材质

表面处理

轴承材质

选型参数

外径D(mm) *

长度L(mm) *

25~160/1

弧高H(mm) *

图片仅供参考

平皮带用圆弧型惰轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 轴承	表面硬度 / 主体	表面处理	类型
JT-VZLUD	铝合金	钢	—	喷细砂本色阳极氧化	标准型 ● 圆弧型
JT-VZLUX	蓝色POM	钢	—	—	标准型 ● 圆弧型
JT-VZLQD	铝合金	不锈钢	300HV~	硬质阳极氧化	标准型 ● 圆弧型

POM材质轮子和皮带在运动过程中，因机构张紧力、启停、皮带硬度皮带摩擦力等
因素会造成磨损现象，如特殊环境工况请联系怡合达。
特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

轴承精度：GB/T 307. 1 0 级
相当于：JIS B 1514 0 级

轴承采用压入式。
经济型产品的轴承采用经济型优选轴承。
d1尺寸仅供参考，不影响惰轮使用。

选型参数

轴承材质：钢

轴承材质：不锈钢

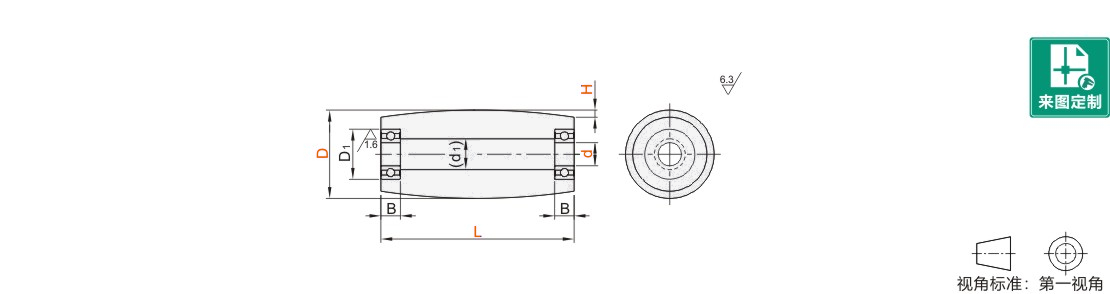

型号		d	最小单位1	H	(d1)	轴承尺寸
代码	D		L			型号	D1H7	B
代码	D		0 -0.15			型号	D1H7	B
JT-VZLQD	50	10	40～160	0.5	22	BAY6200ZZ-SUS	30	9
		12				BAY6001ZZ-SUS	28	8
		15				BAY6902ZZ-SUS	28	7
		20				BAY6804ZZ-SUS	32	7
		25			27	BAY6905ZZ-SUS	42	9
	60	12			22	BAY6201ZZ-SUS	32	10
		15				BAY6002ZZ-SUS	32	9
		20				BAY6904ZZ-SUS	37	9
		25			32	BAY6905ZZ-SUS	42	9
		30			32	BAY6906ZZ-SUS	47
	70	15			22	BAY6002ZZ-SUS	32
		20			22	BAY6904ZZ-SUS	37
		25			32	BAY6905ZZ-SUS	42
		30			32	BAY6906ZZ-SUS	47
	75	20		0.8	32	BAY6904ZZ-SUS	37	9
		25				BAY6905ZZ-SUS	42
		30				BAY6906ZZ-SUS	47
		35				BAY6907ZZ-SUS	55	10
	80	25			41	BAY6205ZZ-SUS	52	15
		30				BAY6006ZZ-SUS	55	13
		35				BAY6907ZZ-SUS	55	10
	100	30			48	BAY6006ZZ-SUS	55	13
		35				BAY6907ZZ-SUS	55	10
		40				BAY6008ZZ-SUS	68	15
