选型参数

顶部安装孔直径D(mm) *

顶部厚臂长度T(mm) *

顶部安装孔到底部长度H(mm) *

17~50/1

厚臂双耳环间距W(mm) *

4~35/1

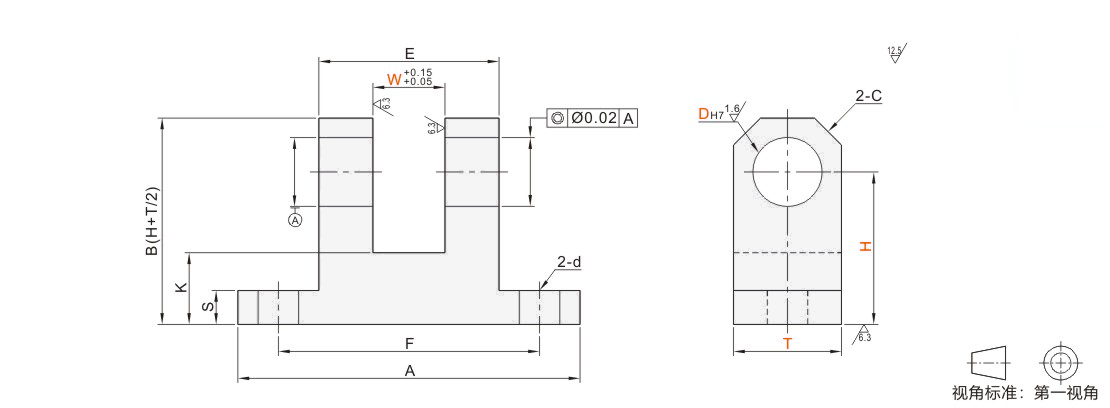

厚臂铰链座双耳环π型通孔型

图片仅供参考

厚臂铰链座双耳环π型通孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-UHYSD	S45C	发黑	双耳环 π型 ● 标准型 ● W尺寸固定型
JT-UHYSU	S45C	无电解镀镍	双耳环 π型 ● 标准型 ● W尺寸固定型
JT-UHYSX	S45C	发黑	双耳环 π型 ● 标准型 ● W、H尺寸指定型
JT-UHYSL	S45C	无电解镀镍	双耳环 π型 ● 标准型 ● W、H尺寸指定型
JT-UHYUD	S45C	发黑	双耳环 π型 ● A尺寸紧凑型 ● W尺寸固定型
JT-UHYUU	S45C	无电解镀镍	双耳环 π型 ● A尺寸紧凑型 ● W尺寸固定型
JT-UHYUX	S45C	发黑	双耳环 π型 ● A尺寸紧凑型 ● W、H尺寸指定型
JT-UHYUL	SUS304	—	双耳环 π型 ● A尺寸紧凑型 ● W、H尺寸指定型

选型参数

选型表

型号		T选择	W				H 最小单位1	标准型			A尺寸紧凑型			K	S	d	C
型号			标准型		A尺寸紧凑型			标准型			A尺寸紧凑型
代码	DH7		固定	最小单位1	固定	最小单位1		A	F	E	A	F	E
(标准型) W尺寸固定型 JT-UHYSD JT-UHYSU W、H尺寸指定型 JT-UHYSX JT-UHYSL (A尺寸紧凑型) W尺寸固定型 JT-UHYUD JT-UHYUU W、H尺寸指定型 JT-UHYUX JT-UHYUL	4	12	8	4~12	5	4~8	17~25	38	29	20	32	25	16	10	5	4.5	3
	5	16		5~15	6	4~12	19~30	50	41	25	38	30	22	12 10※			4
	5	19		5~15	6	4~12	21~30			25							5
	6	16	10	6~18	8	5~12	19~30			32							4
	6	19		6~18	8	5~12	21~30			32							5
	8	19		8~24	10	6~18	25~35	65	52	38	50	40	30	14	10	5.5	5
	8	22		8~24	10	6~18	27~35	65	52	38	50	40	30				6
	10	19		10~30	12	8~25	25~35	75	62	50	65	55	42				5
	10	22					27~35										6
	12	22	12				27~40										6
	12	25					28~40										7
	13	22			14		27~40										6
	13	25					28~40										7
	14	25				12~25	29~45		63					15	15	6.5	7
	14	30					32~45										8
	15	25	16		16		29~45										7
	15	30					32~45										8
	16	25					29~45										7
	16	30					32~45										8
	20	30	20	20~35	18	15~25	35~50	100	82	65	75	60	45	18		9	8
	20	38	20		18		39~50										11
	25	38	30		20		39~50										11

带※尺寸为A尺寸紧凑型数值。

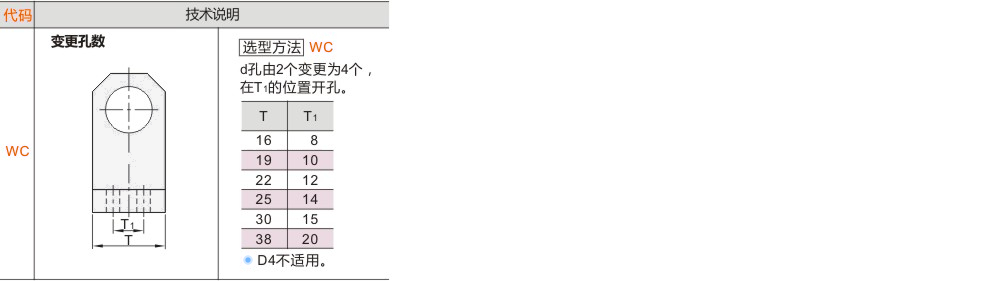

可选加工参数

产品名称
