代码	代码分类	使用轴承 / 代码	固定座 / 材质	固定座 / 表面处理	使用环境温度	类型
JT-VIGTSD	代码	JT-VIGMSU系列	铝合金	阳极氧化	-15~80°C	单衬型 ● 标准型
JT-VIGRSD	代码	JT-VIGMSU系列	铝合金	阳极氧化	-15~80°C	双衬型 ● 标准型

选型参数

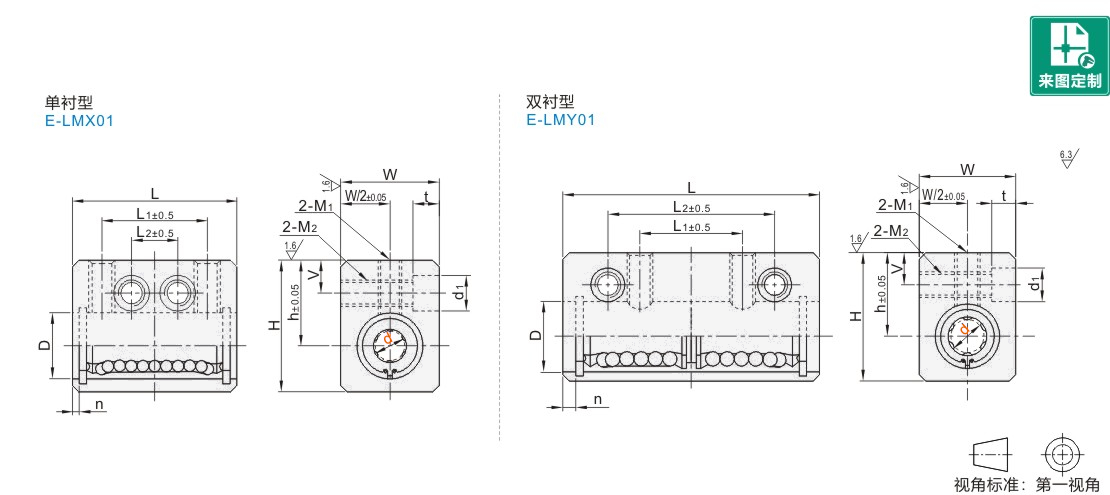

单衬型

型号			D	n	L	L1	L2	h	W	H	V	M1	M2	d1×t	基本额定负载		重量(g)
代码	d		D	n	L	L1	L2	h	W	H	V	M1	M2	d1×t	C(动)N	Co(静)N	重量(g)
JT-VIGTSD	4	+0.003 -0.011	8	1.1	15	—	10	10	12	16	3	M3	M3	4.2×1.5(M2螺栓用)	82	137	7
	5	+0.003 -0.011	10	4.0	25	16	7	13	15	20	5	M4	M4	6×5(M3螺栓用)	164	241	15
	6	+0.003 -0.012	12	3.0	27	18	9	14	16	22		M4			204	299	20
	8		15	3.0	32	20	10	16	20	26		M5			263	405	35
	10		19	4.0	39	27	15	19	26	32	6	M6	M5	8×6(M4螺栓用)	400	440	75
	12		21		40	27	15	20	28	34	6		M5	8×6(M4螺栓用)	412	442	85
	13		23		42	28	16	25	30	43	7		M6	9×7(M5螺栓用)	448	496	130
	16		28	3.8	47	32	18	27	36	49	7		M6	9×7(M5螺栓用)	796	1021	200
	20	+0.003 -0.013	32	3.8	52	36	18	31	42	54	8	M8	M8	11×8(M6螺栓用)	859	1345	270
	25		40	3.2	69	42	22	37	52	65	9	M10	M10	14×10(M8螺栓用)	1095	2046	570
	30		45	3.2	74	44	22	40	58	71	9	M10	M10	14×10(M8螺栓用)	1529	2676	705

d4仅有一处M1安装孔。 kgf=N×0.101972

双衬型

型号			D	n	L	L1	L2	h	W	H	V	M1	M2	d1×t	基本额定负载		重量(g)
代码	d		D	n	L	L1	L2	h	W	H	V	M1	M2	d1×t	C(动)N	Co(静)N	重量(g)
JT-VIGRSD	4	+0.003 -0.011	8	1.1	27	14	22	10	12	16	3	M3	M3	4.2×1.5(M2螺栓用)	164	274	12
	5	+0.003 -0.011	10	4.0	40	18	28	13	15	20	5	M4	M4	6×5(M3螺栓用)	267	476	32
	6	+0.003 -0.012	12	3.0	46	20	30	14	16	22		M4			331	551	35
	8		15	3.0	56	30	42	16	20	26		M5			466	777	70
	10		19	4.0	68	36	50	19	26	32	6	M6	M5	8×6(M4螺栓用)	649	879	145
	12		21		70	36	50	20	28	34	6		M5	8×6(M4螺栓用)	670	885	165
	13		23		74	42	55	25	30	43	7		M6	9×7(M5螺栓用)	728	991	245
	16		28	3.8	84	52	65	27	36	49	7		M6	9×7(M5螺栓用)	1247	2041	380
	20	+0.003 -0.013	32	3.8	94	58	70	31	42	54	8	M8	M8	11×8(M6螺栓用)	1453	2689	515
	25		40	3.2	128	80	100	37	52	65	9	M10	M10	14×10(M8螺栓用)	1779	4092	1115
	30		45	3.2	138	90	110	40	58	71	9	M10	M10	14×10(M8螺栓用)	2484	5352	1380

kgf=N×0.101972
