重载固定调节脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 底座	材质 / 螺杆	表面处理 / 底座	表面处理 / 螺杆	类型
JT-VUBNMD	S45C	S45C	电泳(黑色)	电泳(黑色)	带防滑槽型
JT-VUBNMU	S45C	S45C	镀锌	镀锌	带防滑槽型
JT-VUBNMQ	S45C	S45C	镀铬	镀铬	带防滑槽型
JT-VUBNMF	SUS304	SUS304	—	—	带防滑槽型

高性价比脚杯，经济实用型。

由于市面上钢材位为5mm一个梯度，且存在公差，
因此车制底座公差-2~0mm均为合理范围。
标准螺杆长度以25mm为一个梯度，可根据客户
要求定制长度，需要注意定制长度后，切短的面
无表面处理，碳钢会喷漆防锈。
请根据脚杯螺杆尺寸M进行相关配件选择，
详见脚杯可选配件汇总。

选型参数

选型表

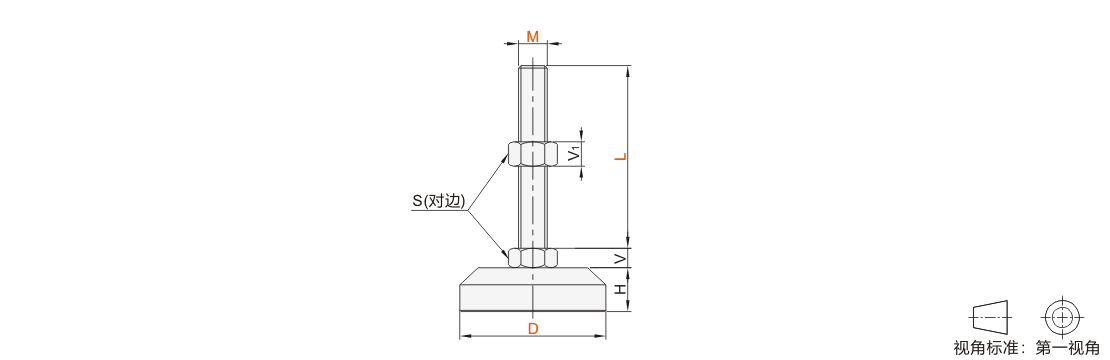

型号		M	L	螺距	H	S	V	V1	承载 (Kg)	参考重量 (Kg/pcs)
型号											代码	D
JT-VUBNMD JT-VUBNMU JT-VUBNMQ JT-VUBNMF	40										8	50	1.25	15	14	6	6	300	0.2
		75	0.2
		100	0.21
		125	0.22
		12	50	1.75	19	8	10	450	0.22
			75						0.23
			100						0.24
			125						0.25
			150						0.26
	60	12	50	1.75	18	19	8	10	600	0.45
			75							0.46
			100							0.47
			125							0.48
			150							0.49
		16	75	2		24	10	13	700	0.45
			100							0.47
			125							0.49
			150							0.51
		20	75	2.5		30	13	16	800	0.49
			100							0.51
			125							0.53
			150							0.55
JT-VUBNMU	70	16	75	2	23	24	10	13	850	0.47
			100							0.49
			125							0.51
			150							0.53
		20	75	2.5		30	13	16	850	0.51
			100							0.53
			125							0.55
			150							0.57
		24	100	3		36	16	19	900	0.55
			125							0.57
			130							0.59
			150							0.61
			180							0.62
			200							0.64
JT-VUBNMD JT-VUBNMU JT-VUBNMQ JT-VUBNMF	80	16	50	2	23	24	10	13	800	0.74
			75							0.76
			100							0.78
			125							0.8
			150							0.82
		20	50	2.5		30	13	16	850	0.78
			75							0.8
			100							0.82
			125							0.84
			150							0.89
		24	100	3		36	16	19	900	0.87
			125							0.89
			150							0.94
			200							1.04
	100	16	75	2	26	24	10	13	800	1.23
			100							1.25
			125							1.27
			150							1.29
			200							1.31
			250							1.33
			300							1.35
		20	75	2.5		30	13	16	900	1.32
			100							1.35
			125							1.38
			150							1.42
			200							1.46
			250							1.5
			300							1.54
		24	100	3		36	16	19	950	1.93
			125							1.98
			150							2.03
			200							2.15
			250							2.2
			300							2.25
			350							2.3
			400							2.35
	120	20	75	2.5	29	30	13	16	1000	2.11
			100							2.14
			125							2.17
			150							2.22
			200							2.25
			250							2.28
			300							2.32
		24	100	3		36	16	19	1050	2.14
			125							2.17
			150							2.2
			200							2.25
			250							2.3
			300							2.35
			350							2.4
			400							2.45
		30	100	3.5		46	24	24	1200	2.16
			125							2.2
			150							2.24
			200							2.32
			250							2.36
			300							2.4
			350							2.44
			400							2.48
JT-VUBNMU JT-VUBNMQ	158	30	100	3.5	32	46	24	24	2000	4.85
			150							5.04
			200							5.25
			250							5.44
			300							5.63
			350							5.87
			400							6.08
