梯形丝杠防转固定件法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

请勿在空夹（未插入丝杠轴）状态下使用，以免因变形而无法使用。

选型参数

选型表

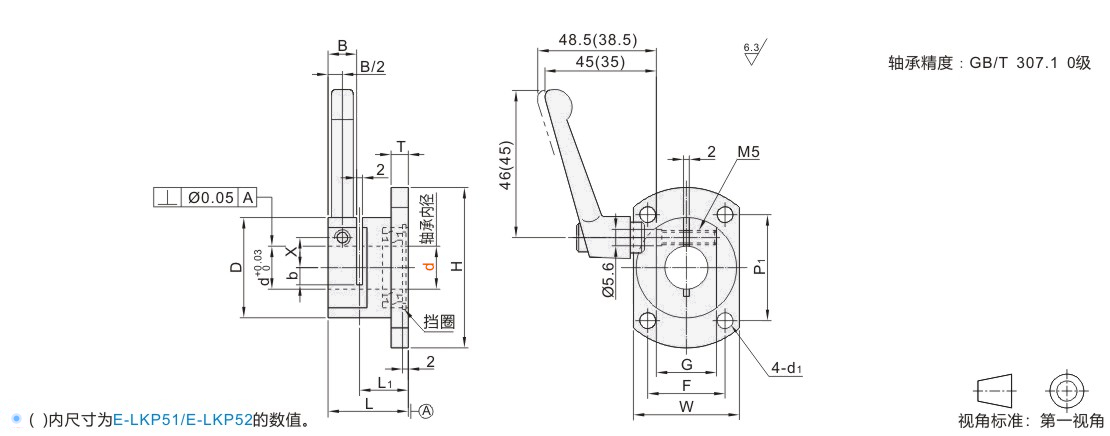

型号		L	L1	D	H	T	B	d1	X	b	W	P1	F	G	使用把手	轴承型号
代码	d	L	L1	D	H	T	B	d1	X	b	W	P1	F	G	使用把手	轴承型号
标准型 JT-IOFOD JT-IOFOU 经济型 JT-VIOFOD JT-VIOFOU	10	25	14	30	49	5	10	4.3	9	4	33	33	23	16	HAF74-M5-L16-J	6900ZZ
	12*	25	14	32	51	6		4.3	10	5	35	35	25	18	HAF74-M5-L16-J	6901ZZ
	15	28	17	35	57	6		5.3	10.5	6	38	37	27	21	HAF74-M5-L20-J	6902ZZ
	20	28	17	40	65	8		6.3	14	8	43	43	30	27	HAF74-M5-L25-J	6804ZZ

夹紧把手详细尺寸见怡合达电商平台。

带“*”尺寸仅适用于JT-IOFOD/JT-IOFOU。

暂未上传文档资料

梯形丝杠防转固定件 法兰型
