还有0项未选择重置

选择代码

代码参数

公差等级

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2.5~30/0.01

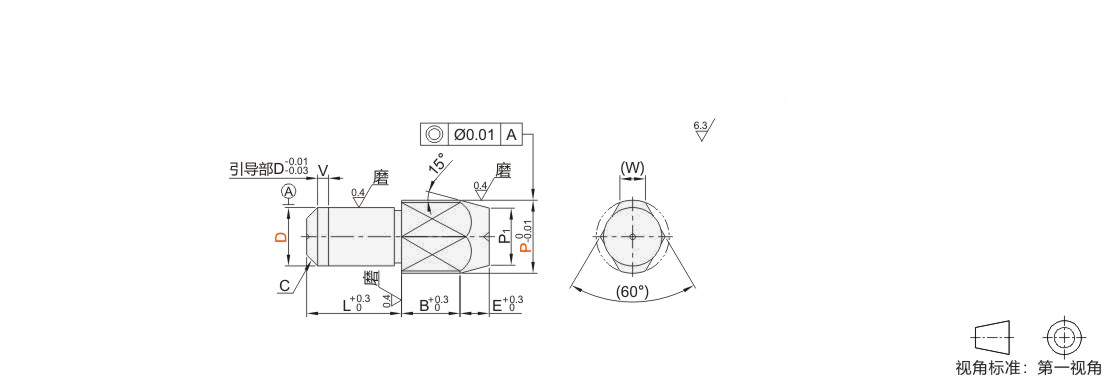

图片仅供参考

定位销大头锥角型直杆型无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件: D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan15*2

选型参数

选型表

型号		D公差		最小单位0.01	L	B	C	E	V	(W)
代码	D	m6	p6	P	L	B	C	E	V	(W)
Dm6 Dp6 JT-RXPUD JT-RXPQD JT-RXPUU JT-RXPQU JT-RXPUQ JT-RXPQQ JT-RXPUO JT-RXPQO JT-RXPUX JT-RXPQX JT-RXPUM JT-RXPQM	2	+0.008 +0.002	+0.012 +0.006	2.50~4.00	4	3	0.5	1	0	1.2
	3	+0.008 +0.002	+0.012 +0.006	3.50~6.00	5	5	0.5	2	1	1.5
	4	+0.012 +0.004	+0.020 +0.012	4.50~7.00	5	6	1	3		1.8
	5			5.50~8.00	10	6				2.2
	6			6.50~10.00	10	8				3
	8	+0.015 +0.006	+0.024 +0.015	9.00~13.00	15	8	1.5	4		3.5
	10	+0.015 +0.006	+0.024 +0.015	11.00~15.00		10	2			4
	12	+0.018 +0.007	+0.029 +0.018	13.00~16.00						5
	13			14.00~18.00	22				2	5.5
	16			17.00~25.00	22		3	5		7
	20	+0.021 +0.008	+0.035 +0.022	22.00~30.00	30	15	3	5		9

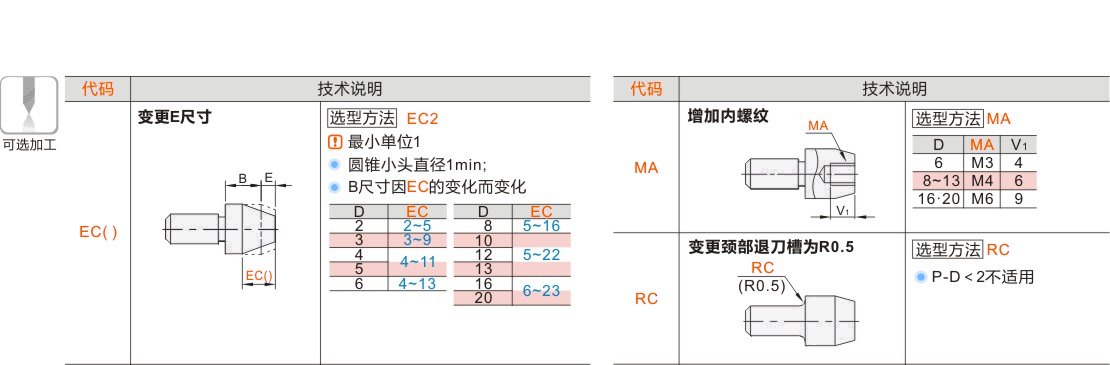

可选加工参数

暂未上传文档资料

定位销 大头锥角型 直杆型 无肩型
