还有0项未选择重置

选择代码

代码参数

材质

硬度

表面处理

选型参数

传动配合部外径D(mm) *

传动配合部长度L(mm) *

15~220/0.1

图片仅供参考

直杆两端外螺纹铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	附件 / 名称	附件 / 材质	类型
JT-GQLSD	S45C	—	发黑	2个螺帽	SS400	两端外螺纹型
JT-GQLSU	S45C	40~45HRC	发黑	2个螺帽	SS400	两端外螺纹型
JT-GQLSQ	S45C	—	无电解镀镍	2个螺帽	SUS304	两端外螺纹型
JT-GQLSF	S45C	40~45HRC	无电解镀镍	2个螺帽	SUS304	两端外螺纹型
JT-GQLSO	SUS304	—	—	2个螺帽	SUS304	两端外螺纹型

工艺孔加工条件：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

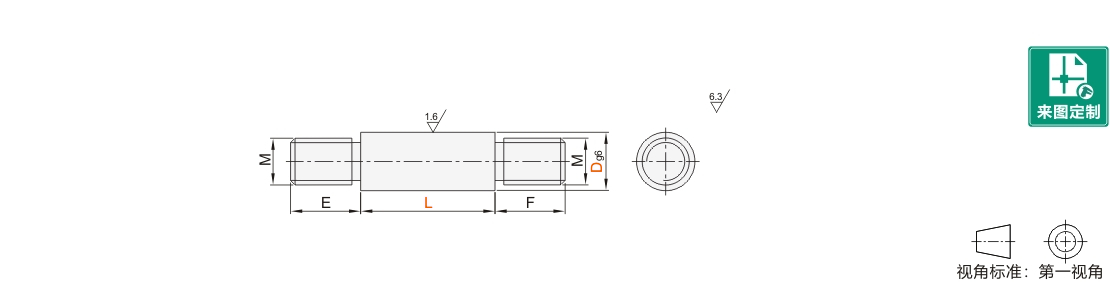

型号			最小单位0.1	E·F	M
代码	Dg6		L	E·F	M
JT-GQLSD JT-GQLSU JT-GQLSQ JT-GQLSF JT-GQLSO	6	-0.004 -0.012	15.0~110.0	9	M5
	8	-0.005 -0.014	20.0~110.0	9	M6
	10	-0.005 -0.014	25.0~110.0	12	M8
	12	-0.006 -0.017	25.0~220.0	16	M10
	13			16	M10
	14			18	M12
	15
	16		30.0~220.0
	17
	18			24	M16
	20	-0.007 -0.020	35.0~220.0		M16
	22				M20
	25				M20

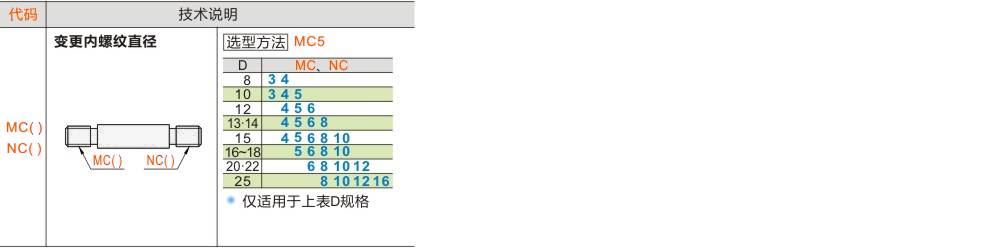

可选加工参数

暂未上传文档资料
