单衬型焊接法兰直线轴承

图片仅供参考

单衬型焊接法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RLSKXXD	SUJ2	56 HRC ~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15~80℃	单衬型 ● 圆法兰型
JT-RLSKXXU	SUJ2	56 HRC ~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15~120℃	单衬型 ● 圆法兰型
JT-RLSKXLD	SUJ2	56 HRC ~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15~80℃	单衬型 ● 方法兰型
JT-RLSKXLU	SUJ2	56 HRC ~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15~120℃	单衬型 ● 方法兰型
JT-RLSKXMD	SUJ2	56 HRC ~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15~80℃	单衬型 ● 对边法兰型
JT-RLSKXMU	SUJ2	56 HRC ~	无电解镀镍	SUJ2	不锈钢	丁腈橡胶	-15~120℃	单衬型 ● 对边法兰型

保持架材质树脂相当于DURACON M90。

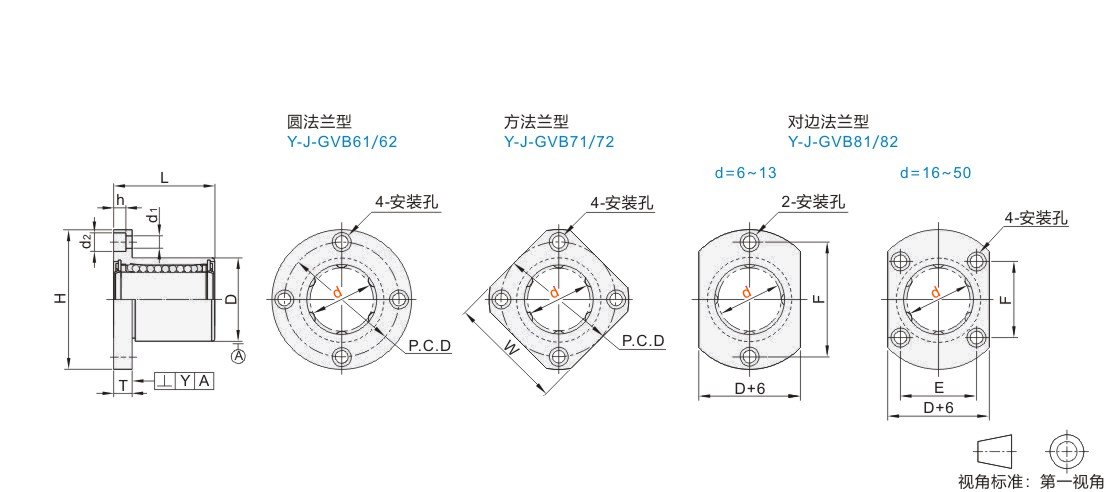

选型参数

选型表

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	基本额定负载		重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-RLSKXXD JT-RLSKXXU 方法兰型 JT-RLSKXLD JT-RLSKXLU 对边法兰型 JT-RLSKXMD JT-RLSKXMU	6	0 -0.007	12	0 -0.018	19	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.011	0.011	205	260	20	15	20
	8		15	0 -0.018	24		32	5	3.5	6	3.1	24	25		24			260	375	35	25	30
	10		19	0 -0.021	29		40	6	4.5	7.5	4.1	29	30		29			370	545	70	50	60
	12		21		30		42					32	32		32			410	595	75	55	65
	13*		23		32		43					33	34		33			505	780	85	70	80
	16		28		37		48					38	37	22	31			770	1175	115	100	110
	20	0 -0.008	32	0 -0.025	42		54	8	5.5	9	5.1	43	42	24	36	0.014	0.014	880	1365	175	140	165
	25		40		59		62	8	5.5	9	5.1	51	50	32	40			975	1565	335	295	320
	30		45		64		74	10	6.6	11	6.1	60	58	35	49			1565	2735	465	370	385
	35	0 -0.010	52	0 -0.030	70		82	10	6.6	11	6.1	67	64	38	55	0.020	0.020	1670	3140	650	560	575
	40		60		80		96	13	9	14	8.1	78	75	45	64			2160	4020	1060	880	910
	50		80		100		116	13	9	14	8.1	98	92	56	80			3820	7940	2200	2000	2030

JT-RLSKXXU/JT-RLSKXLU/JT-RLSKXMU不适用带*号规格。 1Kgf=9.81 N
