自调心滑动轴承

图片仅供参考

自调心滑动轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

自调心型

代码	材质 / 固定座	材质 / 滑动膜	表面处理 / 固定座	使用温度	类型
JT-JXOQX	铝合金	工程塑料	阳极氧化	-50℃~90℃	自调心型

特点
● 自润滑，免维护，低噪音，适用于污垢或灰尘环境；
● 对轴材料的硬度以及安装孔的精度要求较低。

推荐固定座公差：H7
推荐配套轴公差：h6~h9

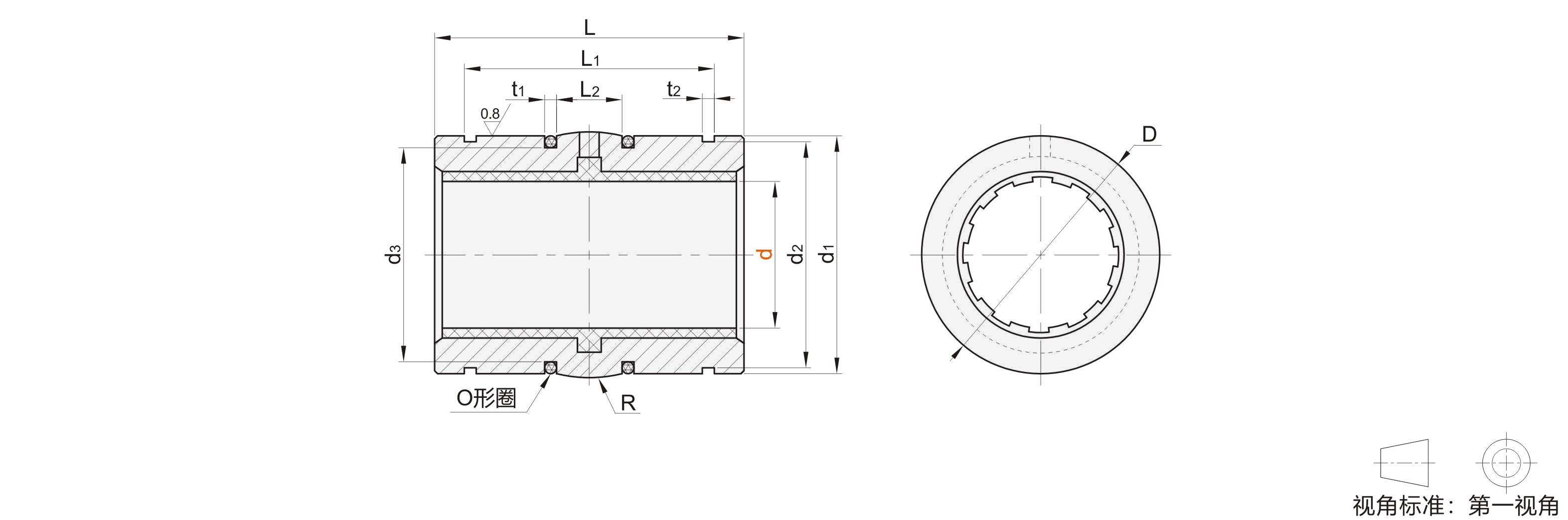

选型参数

选型表

型号		d公差	D(h8)		L(h10)		L1(H10)		L2	d1 (h10)	d2 (h10)	d3 (h10)	t1 (0/+0.1)	t2 (H10)	R	Fmax[N] 动载荷	Fmax[N] 静载荷	重量 (g)
代码	d	d公差	D(h8)		L(h10)		L1(H10)		L2	d1 (h10)	d2 (h10)	d3 (h10)	t1 (0/+0.1)	t2 (H10)	R	P=5MPa	P=35MPa	重量 (g)
JT-JXOQX	10	+0.088 +0.030	18.8	0 -0.033	28.9	0 -0.084	21.8	+0.084 0	5	18.5	17.5	15.4	1.86	1.3	13	725	5075	12
	12		21.8		31.9	0 -0.100	22.8		6	21.5	20.5	18.4	1.86		18	960	6720	18
	16		25.8		35.9	0 -0.100	24.9		8	25.5	24.2	20.7	2.86		32	1440	10080	23
	20	+0.091 +0.030	31.8	0 -0.039	44.8	0 -0.120	31.5	+0.100 0	10	31.5	29.6	26.7		1.6	50	2250	15750	43
	25	+0.091 +0.030	39.8		57.8		44.1	+0.100 0	12.5	39.5	36.5	34.7		1.85	39	3625	25375	95
	30	+0.110 +0.040	46.7		67.8		52.1	+0.120 0	15	46	43.5	41.7		1.85	57	5100	35700	145
	40	+0.115 +0.040	61.7	0 -0.046	79.8		60.9		20	61	57.8	56.7		2.15	100	8000	56000	316
	50	+0.130 +0.050	74.7	0 -0.046	99.8	0 -0.140	78		25	74	70.5	69.7		2.65	157	9000	87500	550
