还有0项未选择重置

选择代码

代码参数

尺寸选择方式

支柱材质

支柱表面处理

轴端形状

选型参数

对边距S(mm) *

长度L(mm) *

8~1020/0.5

螺纹直径M(mm) *

螺纹直径N(mm) *

图片仅供参考

六角支柱一端外螺纹一端内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

Q235材质的产品出货时带有防锈油。

代码右侧带●符合ROHS标准。

选型参数

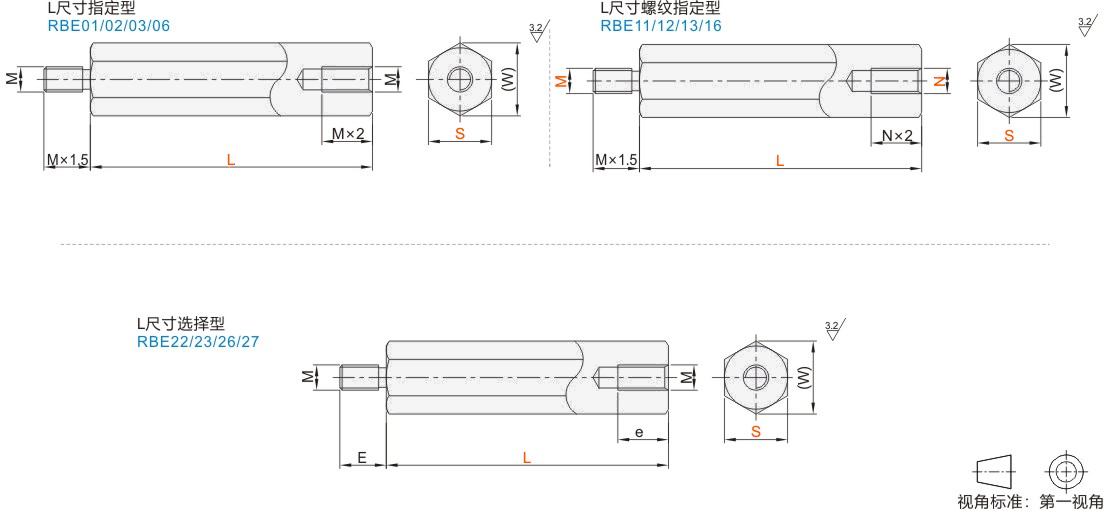

L尺寸指定型

型号		最小单位0.5	M	(W)
代码	S	L	M	(W)
JT-PXVSD JT-PXVSU JT-PXVSQ JT-PXVSX	5	8.0~60.0	2.6	5.8
	6	15.0~60.0	3	6.9
	7	20.0~160.0	4	8.1
	8	20.0~260.0	5	9.2
	10	25.0~360.0	6	11.5
	12	25.0~420.0	6	13.9
	13	30.0~420.0	8	15.0
	14	30.0~520.0	8	16.2
	17	35.0~520.0	10	19.6
	19	45.0~520.0	12	21.9
	24	55.0~620.0	16	27.7
	27	65.0~820.0	20	31.2
	30	65.0~1020.0	20	34.6
	32	80.0~1020.0	24	36.9

L尺寸螺纹指定型

型号		最小单位0.5 L	M·N	(W)
代码	S	最小单位0.5 L	M·N	(W)
JT-PXVDD JT-PXVDU JT-PXVDQ JT-PXVDX	5	8.0~60.0	2 2.6	5.8
	6	15.0~60.0	3 4	6.9
	7	20.0~160.0	3 4	8.1
	8	20.0~260.0	3 4 5	9.2
	10	25.0~360.0	4 5 6	11.5
	12	30.0~420.0	4 5 6 8	13.9
	13	35.0~420.0	4 5 6 8	15.0
	14	35.0~420.0	4 5 6 8 10	16.2
	17	35.0~520.0	5 6 8 10	19.6
	19	45.0~520.0	5 6 8 10 12	21.9
	24	55.0~620.0	5 6 8 10 12	27.7
	27	65.0~820.0	5 6 8 10 12 16 20 24	31.2
	30	80.0~1020.0	5 6 8 10 12 16 20 24	34.6
	32	80.0~1020.0	5 6 8 10 12 16 20 24	36.9

L尺寸选择型

型号		L	M	E	e※	(W）
代码	S	L	M	E	e※	(W）
JT-PXVUU JT-PXVUQ JT-PXVUX JT-PXVUL	4*	5 6 7 8 9 10 15 20	2	5	5	4.6
	5*	5 6 8 9 10 15 20	2.6	5	5	5.8
	5.5	5 6 7 8 9 10 11 12 13 14 15 16 17 18 20	3	6	6	6.3
	6	15 20 25 30 35 40 45 50	3	4.5	6	6.9
	7	20 25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150	4	6	8	8.1
	8	20 25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	5	7.5	10	9.2
	10	25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	6	9	12	11.5
	12	25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	6	9	12	13.9
	13	30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	8	12	16	15.0
	14	35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	8	12	16	16.2
	17	40 45 50 60 70 80 90 100 110 120 130 140 150 200	10	15	20	19.6
	19	50 60 70 80 90 100 110 120 130 140 150 200	12	18	24	21.9

带*规格仅适用JT-PXVUL。 ※当L=5时，e=3；当L=6时，e=4。

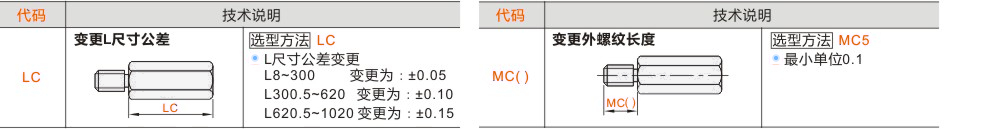

可选加工参数

暂未上传文档资料

六角支柱 一端外螺纹一端内螺纹
