选型参数

滑轨长度 *

70系列三节全伸展重载滑轨

图片仅供参考

70系列三节全伸展重载滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	宽度	材质	表面处理	类型
JT-HNXOO	69.8	SPCC	环保镀锌(蓝白)	三节式 ● 全长伸展 ● 不可抽出

特点：
开启形式：全开；
适合各种重型抽屉。
注意：滑轨默认侧面安装，若采用水平安装，负载能力下降到额定的25%或以下。
因生产批次不同，截面形状可能有稍微不同。
按根销售。
安装螺丝根据工况选择使用，不可干涉轨道运行。
承重与重量仅供参考。

选型参数

选型表

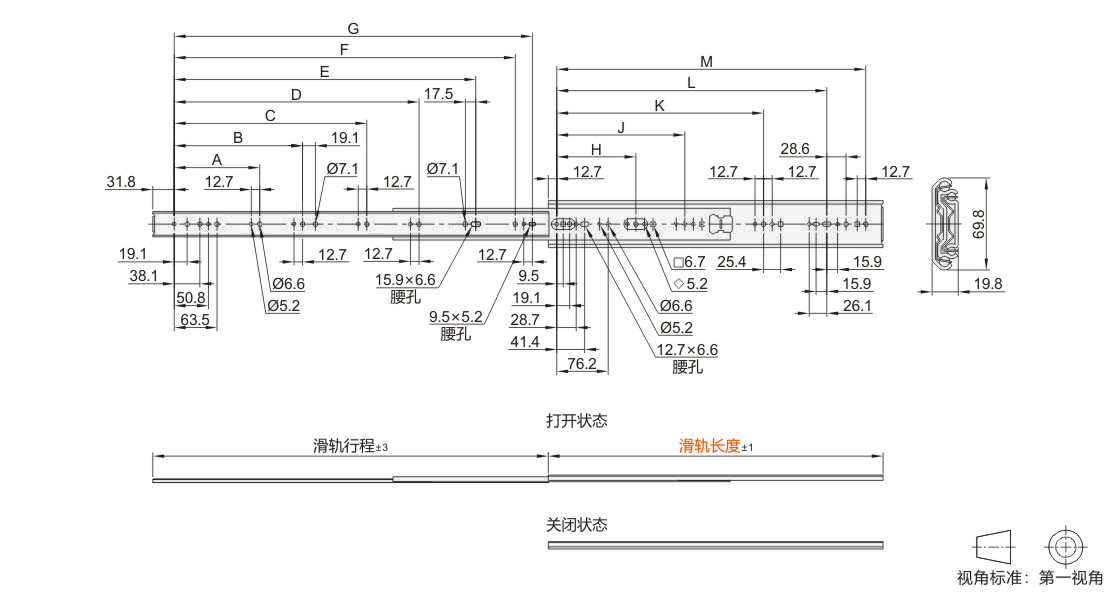

型号		滑轨行程	A	B	C	D	E	F	G	H	J	K	L	M	承重 (1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	E	F	G	H	J	K	L	M	承重 (1副)	参考重量 (kg/pcs)
JT-HNXOO	508	503	127	190.5	－	－	296.9	357.1	382.5	－	－	－	406.4	463.6	196kgf	2.40
	558.8	554					347.7	407.9	433.3				457.2	514.4	193kgf	2.65
	609.6	605					398.5	458.7	484.1				508	565.2	190kgf	2.90
	660.4	655					449.3	509.5	534.9				558.8	616	186kgf	3.10
	711.2	706					500.1	560.3	585.7	393.7			609.6	666.8	183kgf	3.50
	762	757			368.3		550.9	611.1	636.5	234.9		501.7	660.4	717.6	180kgf	3.60
	812.8	808					601.7	661.9	687.3		393.7	552.5	711.2	768.4	176kgf	3.85
	863.6	859				469.9	652.5	712.7	738.1		419.1	603.3	762	819.2	173kgf	4.05
	914.4	909					703.3	763.5	788.9		444.5	654.1	812.8	870	171kgf	4.30
	965.2	959					754.1	814.3	839.7		469.9	704.9	863.6	920.8	168kgf	4.55
