超简易型支柱固定夹同径正交

图片仅供参考

超简易型支柱固定夹同径正交

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-RONMSD	A6061	黑色阳极氧化	(螺钉)TAC01	同径正交 ● 内六角螺栓型
JT-RONMSU	A6061	本色阳极氧化	(螺钉)TAC21	同径正交 ● 内六角螺栓型
JT-RONMSQ	A6061	黑色阳极氧化	蝶形把手	同径正交 ● 蝶形把手型
JT-RONMSF	A6061	本色阳极氧化	蝶形把手	同径正交 ● 蝶形把手型

特点：以较高的精度实现超高的锁紧力，从而紧固支柱使其不易转动脱落，
可实现纵向方向(即高度)及横向方向(检测位置)可自由调节，便于现场调节。

附件螺钉

D	JT-RONMSD	JT-RONMSU	规格/数量
6	对应代码 TAC01 (见官网)	对应代码 TAC21 (见官网)	M3×6 2个
8			M3×8 2个
10			M4×10 2个
12			M4×12 2个
15			M5×16 2个

选型参数

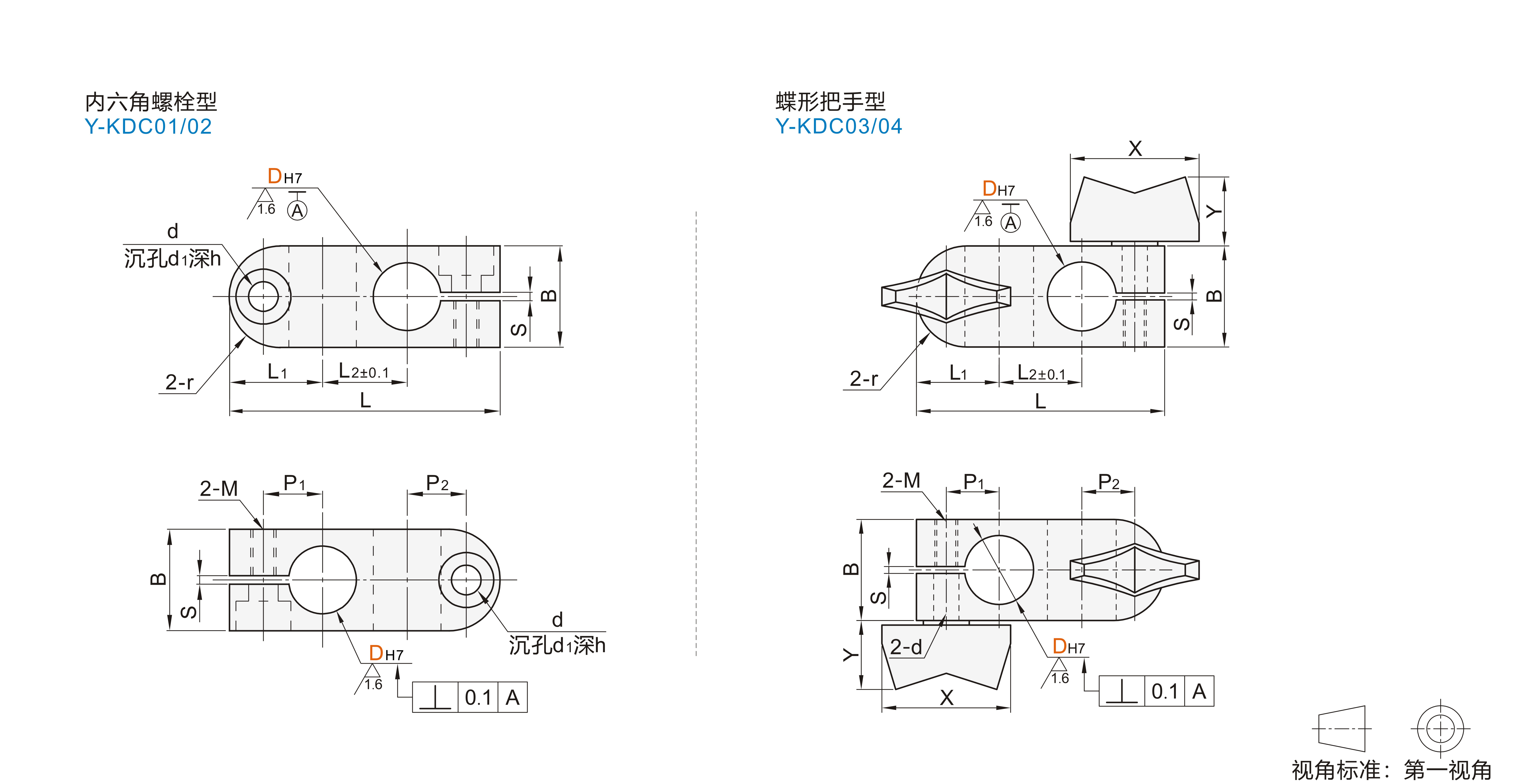

选型表

型号			B			L			L1			L2				r			P1			P2			M		沉孔								S				蝶形把手
代码	DH7		B			L			L1			L2				r			P1			P2			M		d		d1				h		S				X		Y
内六角螺栓型 JT-RONMSD JT-RONMSU 蝶形把手型 JT-RONMSQ JT-RONMSF	6	+0.012 0	10			29			10.5			8				5			6.5			6.5			M3		3.5		6.5				4		1				18		10.5
	8	+0.015 0	12			32			11			10				6			7.2			7.2			M3		3.5		6.5				4		1
	10	+0.015 0	16			39			13.5			12				8			8.7			8.7			M4		4.5		8				5		1.5
	12	+0.021 0	18			43			14			15				9			9.2			9			M4		4.5		8				5
	15	+0.021 0	22			54			18			18				11			11.5			11.5			M5		5.5		9.5				6						28		15
