角接触球轴承 15°接触角万能配对型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴承类型代码	轴承精度	后置代码	轴承材质	接触角 (°)	类型
BBR...-J	7	JIS B 1514 4级	SU	SUJ2	15	万能配对型 ● 进口型

出厂前未封入润滑脂，请在使用前封入。
注意事项：
接触角度为15°。
特点：
不论如何组装同一公称型号的轴承，为了获得所规定的预压，都要同时控制正、反两面的宽度差。因为外环
外径面上可有“V”标记，所以安装时不会搞错方向，确保正确的安装。
当多列组合使用时，建议将各列的内外径尺寸相互差值组合使用。

选型参数

选型表

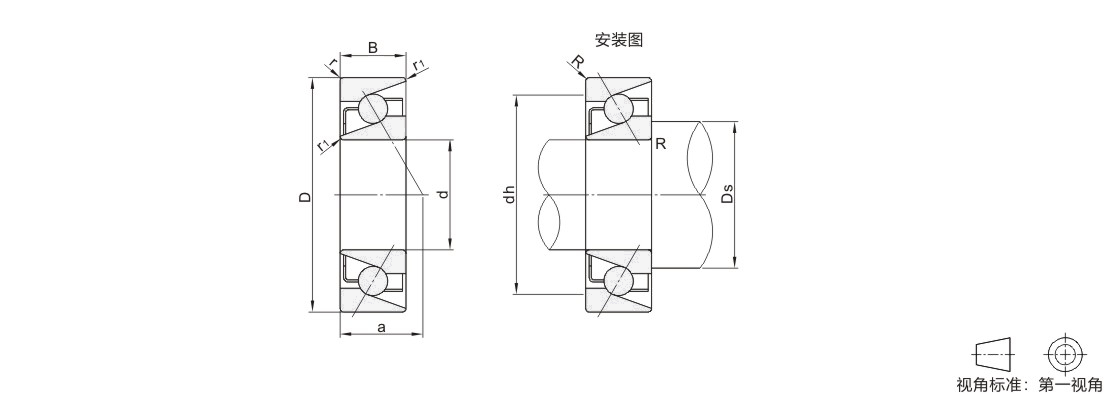

型号		d	D	B	r min	r1 min	基本额定负载(KN)		容许转速 rpm(参考)	作用点 a	安装尺寸			重量kg (参考)
代码	轴承型号	d	D	B	r min	r1 min	Cr(动)KN	Cor(静)KN	容许转速 rpm(参考)	作用点 a	Ds (min)	dh (max)	R (max)	重量kg (参考)
BBR...-J	7000SU	10	26	8	0.3	0.15	5.3	2.49	63900	6.4	12.5	23.5	0.3	0.019
	7001SU	12	28	8			5.8	2.9	57500	6.7	14.5	25.5		0.021
	7002SU	15	32	9			6.25	3.4	49000	7.6	17.5	29.5		0.03
	7003SU	17	35	10			6.6	3.8	44300	8.5	19.5	32.5		0.039
	7004SU	20	42	12	0.6	0.3	11.1	6.55	37100	10.1	25	37	0.6	0.067
	7005SU	25	47	12	0.6	0.3	11.7	7.4	32000	10.8	30	42	0.6	0.078
	7006SU	30	55	13	1	0.6	15.1	10.3	27100	12.2	36	49	1	0.114
	7007SU	35	62	14			19.1	13.7	23800	13.5	41	56		0.151
	7008SU	40	68	15			20.6	15.9	21300	14.7	46	62		0.189
	7009SU	45	75	16			24.4	19.3	19200	16.0	51	69		0.238
	7010SU	50	80	16			26	21.9	17700	16.7	56	74		0.259

1Kgf=9.81N

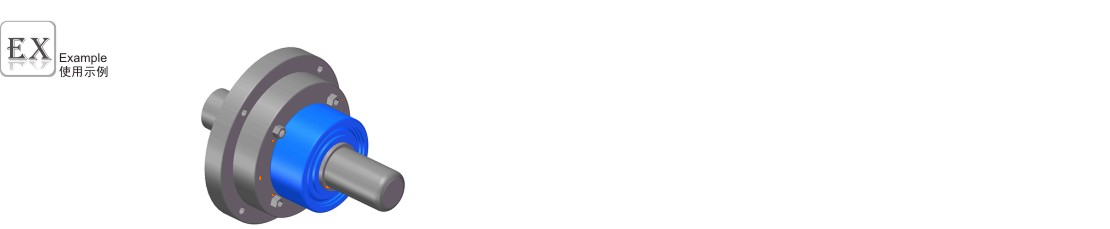

通过主轴轴承支撑传动，实现工件的运输。用于数控机床，加工中心等高速，高精密机床的主轴承。

暂未上传文档资料

角接触球轴承 15°接触角 万能配对型
