螺钉夹紧型万向联轴器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NABSD	铝合金	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型

特点
通过中间部分的模块与衬套来吸收偏差，发生偏差时，对轴和系统的偏心反力最小化；
适用于伺服电机、步进电机、编码器；
应用领域：直角坐标机器人、机床、UVW平台等。

选型参数

选型表

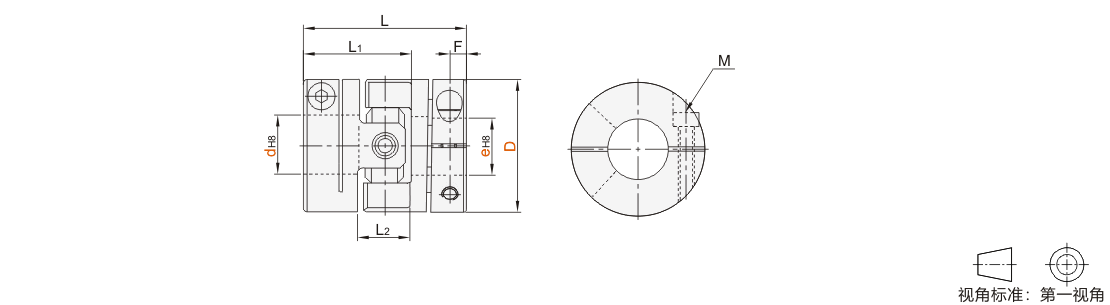

尺寸性能表

型号		L	L1	L2	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量（g）
代码	D	L	L1	L2	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量（g）
JT-NABSD	26	36	24	12	4	M3	1.5	2.2	4.4	4000	3.57×10⁻⁶	600	0.1	2	±1	40
	36	44	28.5	13	5.5	M4	3.4	8	16	3500	1.64×10⁻⁵	1350	0.2			90
	36L	54	33.5	13	5.5	M4	7	8	16	3000	5.33×10⁻⁵	1650	0.2			190

惯性力矩和重量按最大孔径计算。
