三节式35系列滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNMSX	35.3	SUS304	—	三节式 ● 全长伸展

特点：
●滑轨采用耐腐蚀性能优异的SUS304不锈钢。
●内轨不可抽。
注意：
●水平安装使用时，负载能力下降到额定的25%左右(参考）。
●安装滑轨的螺丝请使用M4圆头小螺丝、或夹紧小螺丝
按根销售。
承载与重量仅供参考。
不同材质型号请阅IDB41(怡合达网站搜索查看）。

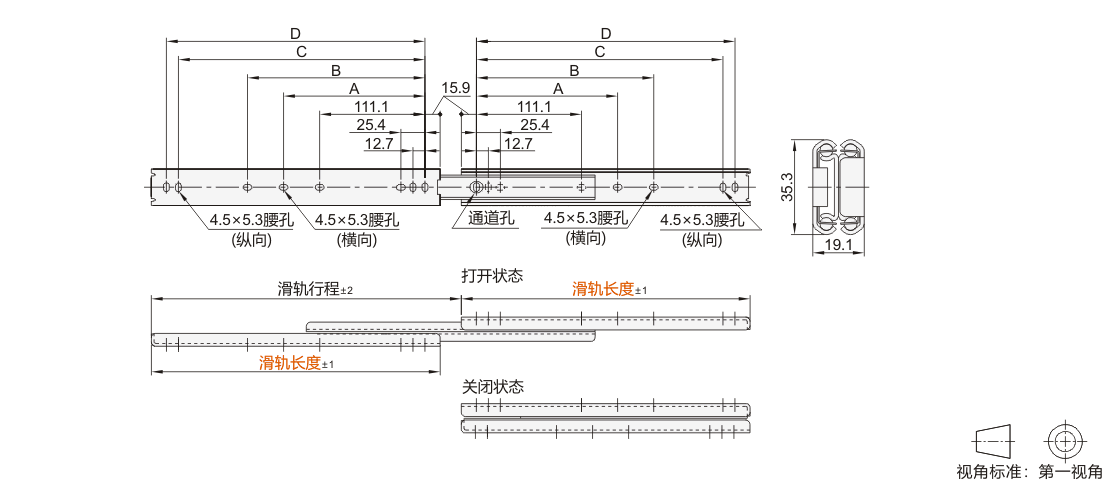

选型参数

选型表

型号		滑轨行程	A	B	C	D	承重(1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	承重(1副)	参考重量 (kg/pcs)
JT-HNMSX	304.8	327.2	—	149.2	260.3	273.0	60kgf	0.78
	355.6	378.0		200.0	311.1	323.8	59kgf	0.90
	406.4	428.4		250.8	361.9	374.6	57kgf	1.03
	457.2	479.2	212.7	301.6	412.7	425.4	56kgf	1.15
	508.0	530.0	238.1	352.4	463.5	476.2	54kgf	1.21
	558.8	580.8	263.5	403.2	514.3	527.0	51kgf	1.28
	609.6	631.6	288.9	454.0	565.1	577.8	49kgf	1.35
	660.4	682.4	314.3	504.8	615.9	628.6	47kgf	1.43
	711.2	733.2	339.7	555.6	666.7	679.4	45kgf	1.52
