Y形快插接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

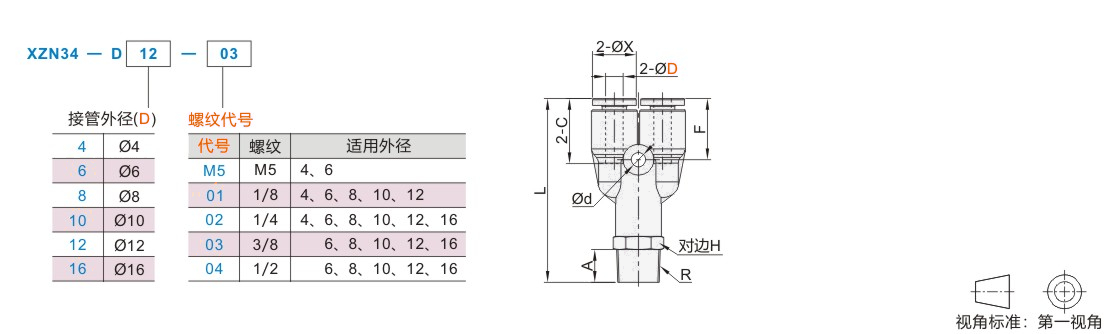

型号 / 代码	型号 / 接管外径D	型号 / 螺纹代号	A	C	d	F	H	L	R	X	节流孔径	重量(g)
JT-TWZQF	4	M5	4	14.9	3.3	14	10	39.5	M5	10	2.5	10.5
JT-TWZQF	4	1	7.5	14.9	3.3	14	10	42	R1/8	10	2.5	11.4
JT-TWZQF	4	2	9.5	14.9	3.3	14	14	45	R1/4	10	2.5	17.8
JT-TWZQF	6	M5	4	JT-VMPDOCSUZMPNZFZ.5	3.3	14.6	12	41.1	M5	12	2.5	14.4
JT-TWZQF	6	1	7.5	JT-VMPDOCSUZMPNZFZ.5	3.3	14.6	12	43.6	R1/8	12	4.5	14.9
JT-TWZQF	6	2	9.5	JT-VMPDOCSUZMPNZFZ.5	3.3	14.6	14	46.1	R1/4	12	4.5	20.3
JT-TWZQF	6	3	10.5	JT-VMPDOCSUZMPNZFZ.5	3.3	14.6	17	47.6	R3/8	12	4.5	26
JT-TWZQF	6	4	13.5	JT-VMPDOCSUZMPNZFZ.5	3.3	14.6	21	51.1	R1/2	12	4.5	40.6
JT-TWZQF	8	1	7.5	17.3	3.3	17.9	14	46.8	R1/8	14	5	20.5
JT-TWZQF	8	2	9.5	17.3	3.3	17.9	14	48.8	R1/4	14	5	22.1
JT-TWZQF	8	3	10.5	17.3	3.3	17.9	17	50.3	R3/8	14	5	28.6
JT-TWZQF	8	4	13.5	17.3	3.3	17.9	21	53.8	R1/2	14	5	43.4
JT-TWZQF	10	1	7.5	20	4.3	20.4	17	56.1	R1/8	17	6.5	35.6
JT-TWZQF	10	2	9.5	20	4.3	20.4	17	58.1	R1/4	17	8.2	38
JT-TWZQF	10	3	10.5	20	4.3	20.4	17	59.1	R3/8	17	8.2	36.7
JT-TWZQF	10	4	13.5	20	4.3	20.4	21	62.6	R1/2	17	8.2	54
JT-TWZQF	12	1	7.5	22.9	4.3	21.3	21	59.9	R1/8	20	6.5	43.1
JT-TWZQF	12	2	9.5	22.9	4.3	21.3	21	61.9	R1/4	20	8.5	45.2
JT-TWZQF	12	3	10.5	22.9	4.3	21.3	21	62.9	R3/8	20	9.1	54.3
JT-TWZQF	12	4	13.5	22.9	4.3	21.3	21	65.9	R1/2	20	9.1	58.2
JT-TWZQF	16	2	9.5	24	4.3	22.5	24	71	R1/4	23.5	8.5	66.1
JT-TWZQF	16	3	10.5	24	4.3	22.5	24	72	R3/8	23.5	11.5	72.6
JT-TWZQF	16	4	13.5	24	4.3	22.5	24	75	R1/2	23.5	14	88.8
