50系列A型链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

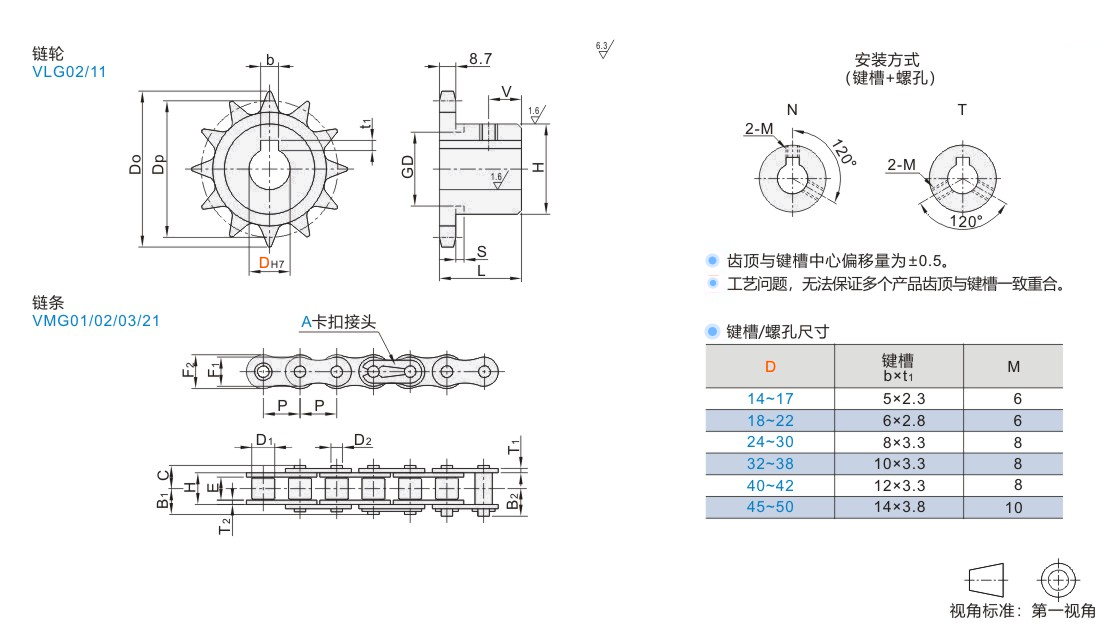

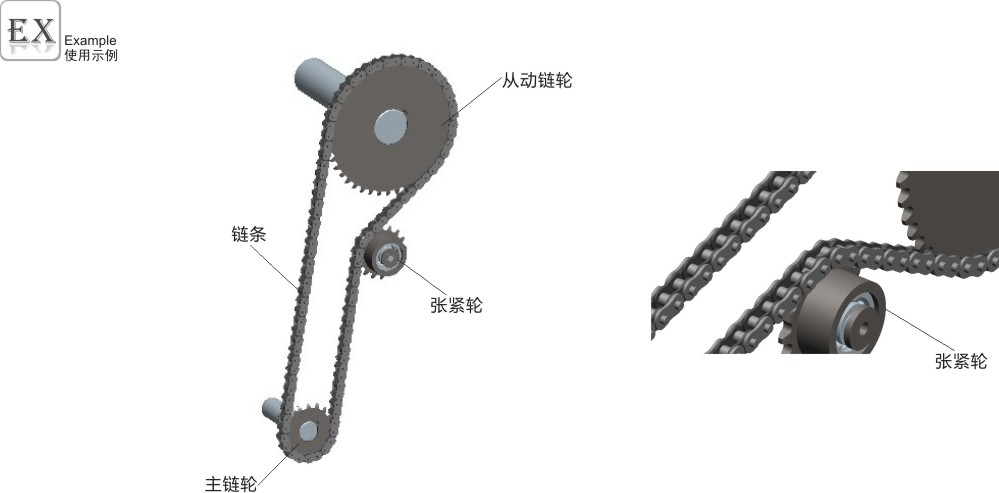

链轮

代码	材质	热处理	表面处理	类型
VLG02	S45C	齿顶高频	发黑	50系列
VLG11	SUS304	—	—	50系列

链条

代码	类型		节距（P）	材质
VMG01	50系列	标准型	15.875	钢
VMG02		标准型		不锈钢
VMG03		自润滑型		钢（含油衬套）
VMG21		重载型		钢

50系列链轮链条请勿与10B系列链轮链条配合！

H值中带*号数据的链轮轮毂上有槽

齿数	S	GD
9	6.4	29
10		34
11		39
12		44
13		49

链条节数为偶数节时，产品附带一个全扣接头。
链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
另需接头可单独订购，详情请在怡合达网站搜索JT-KGKSD/JT-KGKSU/JT-KGKDD/JT-KGKUD/JT-KGKQD/JT-KGKQU/JT-KGKFD/JT-KGKOD/JT-KGKXD/JT-KGKXU/JT-KGKLD/JT-KGKLU查看（如遇到其他特殊情况可咨询确认）。

选型参数

VLG02

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
JT-KISSU-50	9	16 17 18 19	53	46.42	34*	25	5
	10	15 16 17 18 19 20 22 (24) (25)	58	51.37	40*
	11	15 16 17 18 19 20 22 24 25	64	56.35	45.5*
	12	15 16 17 18 19 20 22 24 25 28 30 32	69	61.34	50*
	13	14 15 16 17 18 19 20 22 24 25 28 30 32	74	66.34	51*
	14	14 15 16 17 18 19 20 22 24 25 28 30 32 35	79	71.34	52		7
	15	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38	84	76.35	57
	16	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	89	81.37	62
	17	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 (45)	94	86.39	67
	18	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	100	91.42	72	28	8
	19	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	105	96.45	73
	20	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 50	110	101.48
	21	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	115	106.51
	22	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	120	111.55
	23	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	125	116.58
	24	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	130	121.62
	25	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	135	126.66
	26	24 25 28 30 32 35 38 40 45	140	131.70
	27	24 25 28 30 32 35 38 40 45	145	136.74
	28	24 25 28 30 32 35 38 40 42 45	150	141.79
	29	24 30	155	146.83
	30	22 25 28 30 32 35 38 40 45	161	151.87
	32	25 28 30 32 35 38 40 45	171	161.96
	33	35	176	167.01
	34	25 28 30 32 35 38 40 45	181	172.05
	35	25 28 30 32 35 38 40 45	186	177.1

带( )D尺寸对应规格的安装方式为T，其余为N。

VLG11

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
JT-KISDD-50	10	20 22	58	51.37	40*	25	5
	11	20 22 24 25	64	56.35	45.5*
	12	20 22 24 25	69	61.34	50*
	13	20 22 24 25	74	66.34	51*
	14	20 22 24 25 28 30	79	71.34	52		7
	15	20 22 24 25 28 30 32	84	76.35	57
	16	20 22 24 25 28 30 32 38	89	81.37	62
	17	20 22 24 25 28 30 32 35 38	94	86.39	67
	18	20 22 24 25 28 30 32 35 38 40	100	91.42	72	28	8
	19	20 22 24 25 28 30 32 35 38 40	105	96.45	73
	20	20 22 24 25 28 30 32 35 38 40	110	101.48
	21	20 25 30 35 40	115	106.51
	22	20 25 30 35 40	120	111.55
	23	20 25 30 35	125	116.58
	24	20 25 30 35	130	121.62
	25	20 25 30 35 40	135	126.66
	26	20 25 30 35	140	131.7
	28	20 25 30 35 40	150	141.79
	30	20 25 30 35 40	161	151.87
	32	25 30 35	171	161.96
	35	25 30 35	186	177.1

VLG11安装方式为N。

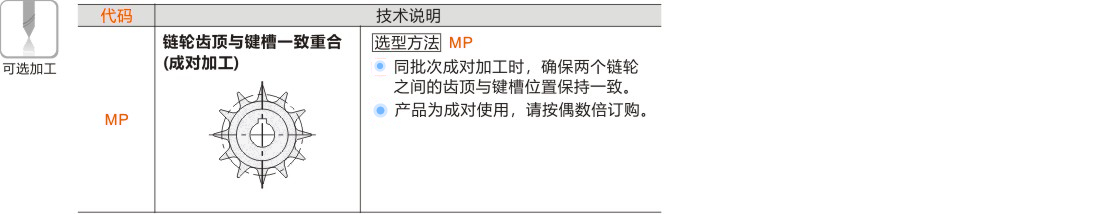

“键槽尺寸可选加工”见链轮/链条产品简介。

VMG01~21

型号		接头形式	内节内高	滚子外径	销轴				链节
代码	节数	接头形式	E	D1	C max	B1 max	B2 max	D2 max	T1	T2	H	F1	F2
标准型 JT-KGSSD-50 JT-KGSSU-50	4~	A(卡扣)	9.52	10.16	10.03	12.28	12.28	5.09	2.01	2.01	13.84	13.02	15.08
自润滑型 JT-KGSSQ-50			9.4		10.93	11.93	13.23		2	2.35	14.1
重载型 JT-KGSUD-50			9.52		10.93	11.93	13.23		2.38	2.38	14.50
