低组装直线导轨标准型滑块

图片仅供参考

低组装直线导轨标准型滑块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质	类型
JT-HBCOD	普通级	上锁式	单滑块	上锁式	合金钢	组件
JT-HBCOQ	普通级	上锁式	双滑块	上锁式	合金钢	组件

精度等级选型参照精度等级表。

静态容许力距，MR/ MP/ MY的数值请参考下表。

选型参数

选型表

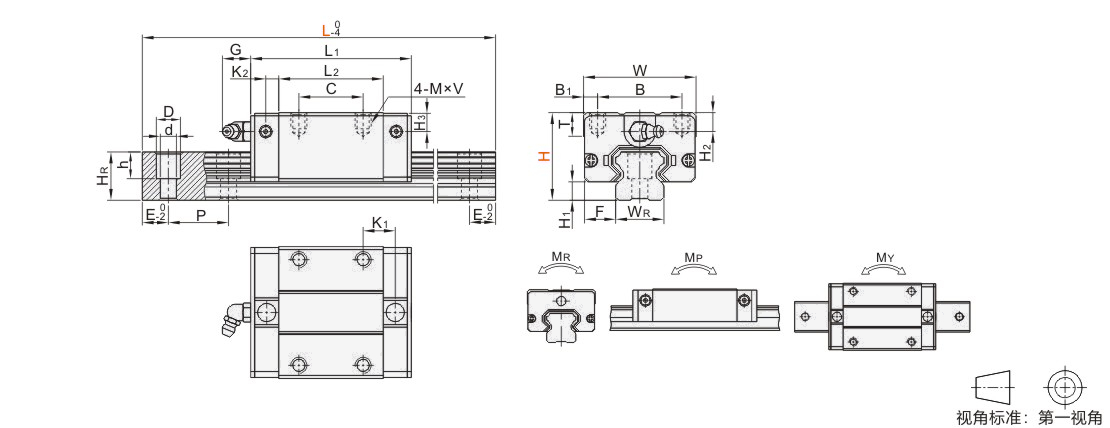

型号		L	H1		F		滑块尺寸
代码	H	L	H1		F		W	B	B1	C	L1	L2	K1	K2	G	M×V	T	H2	H3
JT-HBCOD JT-HBCOQ	24	100~1480	4.5		9.5		34	26	4	26	56.8	39.8	10.15	3.5	5.7	M4×6	6	5.5	6
	28	100~1960	6		11		42	32	5	32	69.1	48.1	12.3	4.15	12	M5×7	7.5	6	6
	33	100~1960	7		12.5		48	35	6.5	35	82.6	59	16.15	4.55		M6×9	8	8	8
	42	200~1960	10		16		60	40	10	40	98.1	70.1	21.05	6		M8×12	9	8	9

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
15	12.5	6	4.5	3.5	60	M3×16	7.83	16.19	0.13	0.1	0.1	0.15	1.25
20	15.5	9.5	8.5	6		M5×16	10.31	21.13	0.22	0.16	0.16	0.24	2.08
23	18	11	9	7		M6×20	16.27	32.4	0.38	0.32	0.32	0.41	2.67
28	23	11	9	7	80	M6×25	23.7	47.46	0.68	0.55	0.55	0.76	4.35

精度等级的选用

机器种类精度等级		加工中心	车床	铣床	镗床	坐标镗床	磨床	电火花加工机	冲击压床	激光加工机	木工机	NC钻床	攻丝中心	集装箱交换表	ATC	线切割机	砂轮修整装置
精度等级	高精密型								○	○	○	○	○
精度等级	精密型										○			○	○

机器种类精度等级		工业机器人		半导体制造装置				其它机器
机器种类精度等级		直交坐标型	圆交坐标型	线结合器	探测器	电子部件插入	印刷电路板开	射出成型机	三次元测定机	办公机器	搬运器械	XY 工作平台	涂装机	焊接机	医疗器械	DIGITIZER	检查装置
精度等级	高精密型	○	○			○	○	○		○	○		○	○		○
精度等级	精密型	○	○					○		○	○		○	○

行走精度表

类型	精度标准	精密性	普通型
微型	高度H的尺寸公差	±0.02	±0.04
	高度H的配合误差	0.015	±0.02
	宽度F的尺寸公差	±0.025	±0.04
	宽度F的配合误差	0.02	0.03
	多支成对高度H的配合误差	0.04	0.07
中·重载型	高度H的尺寸公差	±0.03	±0.01
	高度H的配合误差	0.01	0.02
	宽度F的尺寸公差	±0.03	±0.1
	宽度F的配合误差	±0.01	±0.02

N（安装孔数）/E（螺钉中心孔至端面距离）

H	L 最小单位1	N (安装孔数)	E
24	100~131	2	E=^L-(N-1)xP ²
	132~191	3
	192~251	4
	252~311	5
	312~371	6
	372~431	7
	432~491	8
	492~551	9
	552~611	10
	612~671	11
	672~731	12
	732~791	13
	792~851	14
	852~911	15
	912~971	16
	972~1031	17
	1032~1091	18
	1092~1151	19
	1152~1211	20
	1212~1271	21
	1272~1331	22
	1332~1391	23
	1392~1451	24
	1452~1480	25
28	100~139	2
	140~199	3
	200~259	4
	260~319	5
	320~379	6
	380~439	7
	440~499	8
	500~559	9
	560~619	10
	620~679	11
	680~739	12
	740~799	13
	800~859	14
	860~919	15
	920~979	16
	980~1039	17
	1040~1099	18
	1100~1159	19
	1160~1219	20
	1220~1279	21
	1280~1339	22
	1340~1399	23
	1400~1459	24
	1460~1519	25
	1520~1579	26
	1580~1639	27
	1640~1699	28
	1700~1759	29
	1760~1819	30
	1820~1879	31
	1880~1939	32
	1940~1960	33
33	100~141	2
	142~201	3
	202~261	4
	262~321	5
	322~381	6
	382~441	7
	442~501	8
	502~561	9
	562~621	10
	622~681	11
	682~741	12
	742~801	13
	802~861	14
	862~921	15
	922~981	16
	982~1041	17
	1042~1101	18
	1102~1161	19
	1162~1221	20
	1222~1281	21
	1282~1341	22
	1342~1401	23
	1402~1461	24
	1462~1521	25
	1522~1581	26
	1582~1641	27
	1642~1701	28
	1702~1761	29
	1762~1821	30
	1822~1881	31
	1882~1941	32
	1942~1960	33
42	200~263	3
	264~343	4
	344~423	5
	424~503	6
	504~583	7
	584~663	8
	664~743	9
	744~823	10
	824~903	11
	904~983	12
	984~1063	13
	1064~1143	14
	1144~1223	15
	1224~1303	16
	1304~1383	17
	1384~1463	18
	1464~1543	19
	1544~1623	20
	1624~1703	21
	1704~1783	22
	1784~1863	23
	1864~1943	24
	1944~1960	25

P：螺钉孔间距离

E：螺钉中心孔至端面距离

精度基准

尺寸精度		普通级
尺寸精度		24	28	33	42
单滑块	高度H的容许尺寸误差	±0.1		±0.1
单滑块	宽度F的容许尺寸误差	±0.1		±0.1
双滑块	高度H的相互误差	0.02		0.02
双滑块	宽度F的相互误差（基准轨）	0.02		0.03
滑块C面对滑轨A面的行走平行度		请参阅行走精度表
滑块D面对滑轨B面的行走平行度		请参阅行走精度表
