超重载型垫铁
图片仅供参考
收藏 分享

超重载型垫铁

产品属性： 性价比 标准型 类型 不带稳定器 产品种类 垫铁 载荷 重载型 定位孔 有 承载 超重载型（3000kg及以上) 前端特征 三层 种类筛选 垫铁
产品型号： 请点击左侧选项进行选型
代码螺纹类型底座 / 材质底座 / 表面处理螺杆 / 材质螺杆 / 表面处理胶垫 / 材质胶垫 / 硬度类型
JT-UNYDS粗牙球墨铸铁烤漆(青色)碳钢镀锌——不带稳定器 ● 三层 ● 无胶垫
JT-UNYSD粗牙QT450烤漆S45C镀锌——不带稳定器 ● 三层 ● 无胶垫
JT-UNYSQ粗牙SUS304—SUS304———不带稳定器 ● 三层 ● 无胶垫
JT-UNYDD细牙球墨铸铁烤漆(青色)碳钢镀锌——不带稳定器 ● 三层 ● 无胶垫
JT-UNYSF细牙QT450烤漆S45C镀锌——不带稳定器 ● 三层 ● 无胶垫
JT-UNYSO细牙SUS304—SUS304———不带稳定器 ● 三层 ● 无胶垫
JT-UNYSX粗牙QT450烤漆S45C镀锌HDR高阻
尼橡胶(黑色)		肖氏A95不带稳定器 ● 三层 ● 带胶垫
JT-UNYSL细牙QT450烤漆S45C镀锌HDR高阻
尼橡胶(黑色)		肖氏A95不带稳定器 ● 三层 ● 带胶垫


注意事项
 调节时注意观察高度，不要超过限位范围使用；
 选型时要注意与脚轮类产品的高度。地面较为平整时，建议脚轮高度小于调节垫铁装配高度；
 建议先将垫铁调至相同高度，装配后再进行调平。
用途：适用于磨床、整形机、炼胶机等设备。

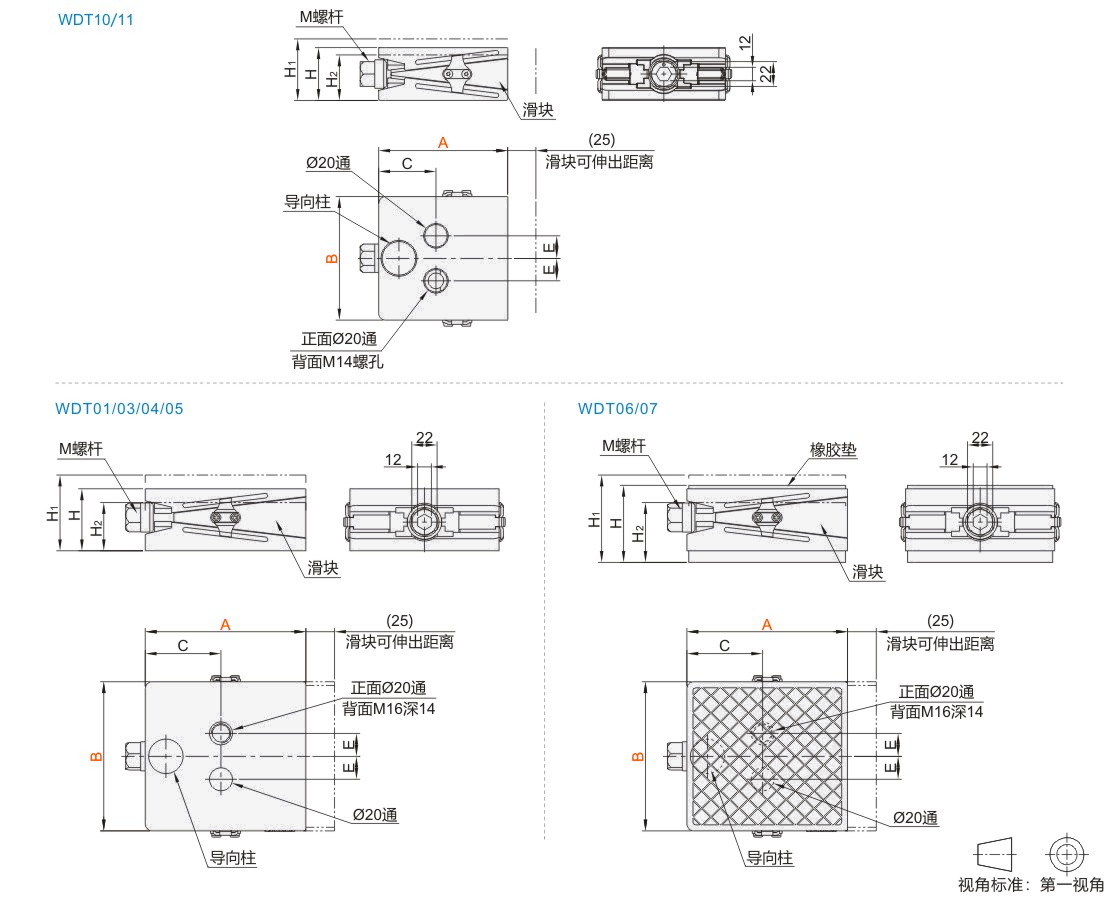

选型参数

 选型表

型号BM螺距CEHH1最大高度
(mm)		H2最小高度
(mm)		装配高度
(mm)		可调节高度
(mm)		调节精度
(mm/圈)		垂直负载能力
(KN)		参考重量
(Kg/pcs)
代码A
JT-UNYDS115 110 M142512047534147120.48503.9
JT-UNYSD
140130 66546048546.5
JT-UNYSQ
JT-UNYDD115 110 151475341470.243.9
JT-UNYSF
140130 66546048546.5
JT-UNYSO140 130
JT-UNYSX2677361670.486.7
JT-UNYSL10.24
