方形丝杠支座组件（支撑侧垂直固定）

图片仅供参考

方形丝杠支座组件（支撑侧垂直固定）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①③	类型
JT-IVXQG	S45C	发黑	中心高指定型 ● 支撑侧

轴承已经封入适量锂皂基抗极压润滑脂。

轴承为双铁盖。

使用JIS 6级的径向轴承、最适用于高精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承6级	1
③	C型挡圈	1

选型参数

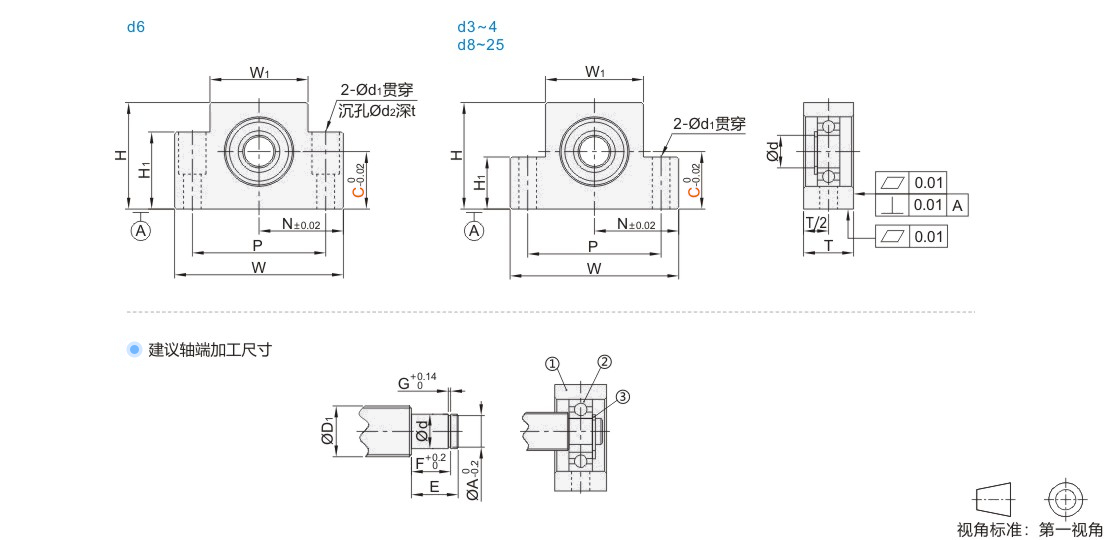

选型表

型号		C 最小单位0.5	Ød	T	W	H	W1	H1	P	Ød1	Ød2	t	N	建议轴端加工尺寸							使用 C型挡圈
型号														搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸
代码	规格													ØD1	Ød		ØA	E	F	G
JT-IVXQG	4	7～25	3	10	34	C+9	18	C-3	26	4.5	—	—	17	4	3	-0.002 -0.010	2.7	7	4.35	0.5	TBP01-3
	5	8～25	4	10	36	C+10	20	C-3	28	4.5	—	—	18	5	4	-0.002 -0.010	3.7	8	5.35	0.5	TBP01-4
	6	11～30	6	12	42	C+12	18	C+7	30	5.5	9.5	11	21	8	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6
	8	14～35	6	14	52	C+15	25	C+9	38	6.6	11	12	26	10	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6
	10	18～40	8	20	70	C+18	36	C-1	52	9	—	—	35	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
	12	18～40	10		70	C+18	36	C-1	52				35	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
	15	20～40	15		80	C+19	41	C-5	60				40	18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15
	15B	20～40	15		80	C+20	41		60	11			40	18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15
	20	28～50	20	26	95	C+28	56		75				47.5	25/28/30	20	-0.005 -0.014	19	19	15.35	1.35	TBP01-20
	20B	28～50	20	26	95	C+28	56	C	75				47.5	25/28/30	20	-0.005 -0.014	19	19	15.35		TBP01-20
	25	33～60	25	30	105	C+33	66	C-10	85				52.5	32/36	25	-0.005 -0.014	23.9	20	16.35		TBP01-25
