快插接头外螺纹外六角直接头

图片仅供参考

快插接头外螺纹外六角直接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

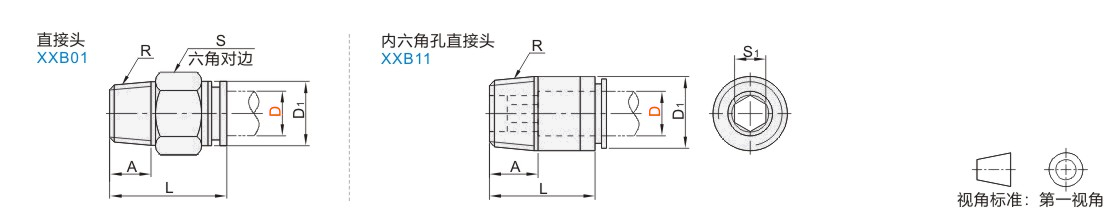

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-TTXSD	黄铜	黄铜	POM	外螺纹 ● 直接头
JT-TTXDD	黄铜	黄铜	POM	外螺纹 ● 内六角孔直接头

选型参数

直接头

型号		公称型号	颜色	R	A	L	S	D1
代码	D	公称型号	颜色	R	A	L	S	D1
JT-TTXSD	4	M5	A 白色 B 黑色	M5	3.6	21	10	9.9
		1		R1/8	7	20.2	10
		2		R1/4	10	19	14
	6	M5		M5	3.6	20.9	12	11.9
		1		R1/8	7	21.2	12	11.9
		2		R1/4	10	22	14	12
		3		R3/8	10.5	21.3	17	12
	8	1		R1/8	7	27	14	13.9
		2		R1/4	10	25	14
		3		R3/8	10.5	21.5	17
	10	1		R1/8	7	29.2		16.9
		2		R1/4	10	32
		3		R3/8	10.5	27.6
		4		R1/2	14	25.4	22
	12	2		R1/4	10	33.6	19	18.9
		3		R3/8	10.5	29.3	19	18.9
		4		R1/2	14	29.3	22	19.2
	16	3		R3/8	10.5	38.8	24	25.5
	16	4		R1/2	14	34.7	24	25.5

内六角孔直接头

型号		公称型号	颜色	R	A	L	S1	D1
代码	D	公称型号	颜色	R	A	L	S1	D1
JT-TTXDD	4	M5	A 白色 B 黑色	M5	3.6	20.5	2.5	9.9
	4	1		R1/8	7	28	3	9.9
	6	M5		M5	3.6	21.6	2.5	11.8
		1		R1/8	7	24.7	4	11.8
		2		R1/4	10	23	4	13.8
	8	1		R1/8	8	27.6	5	13.9
		2		R1/4	10	25.5	6
		3		R3/8	10.5	27.8	6
	10	1		R1/8	7	29.8	5	16.9
		2		R1/4	11	28.2	6
		3		R3/8	10	28.1	8
		4		R1/2	14	28.1		17.2
	12	2		R1/4	10.5	32.8		18.8
		3		R3/8	10.5	28.5	10	18.8
		4		R1/2	14.5	29	10	18.9
