ECE04闭环型同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色	使用温度	类型	类型
ECE04	3.0	氯丁橡胶	玻璃纤维线	黑色	-10~90℃	H3M	经济型
ECE04	5.0	氯丁橡胶	玻璃纤维线	黑色	-10~90℃	H5M	经济型
ECE04	8.0	氯丁橡胶	玻璃纤维线	黑色	-10~90℃	H8M	经济型
ECE04	14.0	氯丁橡胶	玻璃纤维线	黑色	-10~90℃	H14M	经济型

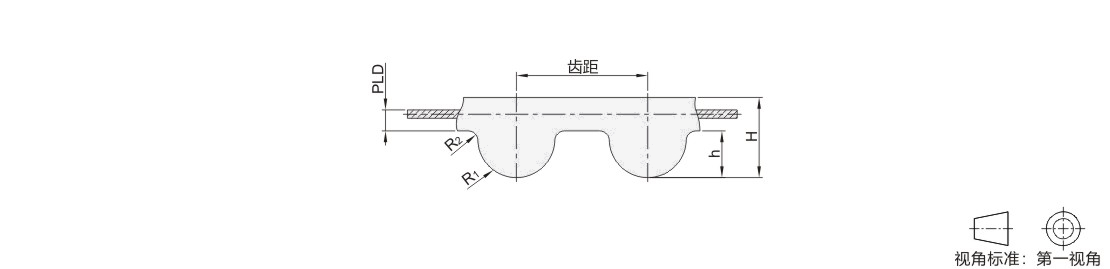

代码	齿形	齿距	h	H		PLD	R1	R2
ECE04	H3M	3	1.17	2.4	±0.2	0.381	0.86	0.3
	H3M	3	1.17	2.4		0.381	0.86	0.3	H5M	5	2.06	3.8	0.572	1.5	0.41
	H8M	8	3.36	6		0.686	2.59	0.76
	H14M	14	6.02	10		±0.4	1.397	4.55	1.35

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8
51~100	±1.0

橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
表格中所有型号的皮带周长为芯线长度；
如需要经济型防静电同步带，请联系我司产品部门。

选型参数

JT-VMVSF-H3M(齿距：3)

型号		皮带周长	齿数		型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
JT-VMVSF-H3M	60 (6mm) 90 (9mm) 120 (12mm) 150 (15mm)	105	35		JT-VMVSF-H3M	60 (6mm) 90 (9mm) 120 (12mm) 150 (15mm)	315	105	JT-VMVSF-H3M	60 (6mm) 90 (9mm) 120 (12mm) 150 (15mm)	588	196
		108	36				318	106			591	197
		111	37				321	107			597	199
		120	40				324	108			600	200
		123	41				327	109			603	201
		126	42				330	110			606	202
		129	43				333	111			609	203
		132	44				336	112			612	204
		135	45				339	113			633	211
		141	47				345	115			648	216
		144	48				348	116			654	218
		147	49				351	117			669	223
		150	50				354	118			675	225
		153	51				357	119			687	229
		156	52				360	120			696	232
		159	53				363	121			699	233
		162	54				366	122			708	236
		165	55				369	123			711	237
		168	56				375	125			738	246
		171	57				381	127			750	250
		174	58				384	128			753	251
		177	59				390	130			768	256
		180	60				393	131			789	263
		186	62				399	133			801	267
		189	63				402	134			804	268
		192	64				405	135			813	271
		195	65				408	136			825	275
		198	66				411	137			843	281
		201	67				420	140			900	300
		204	68				423	141			939	313
		207	69				426	142			960	320
		210	70				432	144			1002	334
		213	71				435	145			1068	356
		216	72				438	146			1125	375
		219	73				447	149			1200	400
		222	74				450	150			1263	421
		225	75				453	151			1335	445
		228	76				459	153			1344	448
		234	78				462	154			1374	458
		237	79				468	156			1569	523
		240	80				474	158			1800	600
		243	81				477	159			1863	621
		246	82				480	160			2040	680
		249	83				483	161			2388	796
		252	84				486	162			2640	880
		255	85				492	164			3000	1000
		258	86				495	165			3600	1200
		261	87				501	167			4698	1566
		264	88				513	171			5100	1700
		267	89				519	173			/	/
		270	90				522	174
		273	91				525	175
		276	92				531	177
		279	93				537	179
		282	94				543	181
		285	95				546	182
		288	96				549	183
		291	97				552	184
		294	98				555	185
		297	99				558	186
		300	100				564	188
		306	102				576	192
		309	103	579			193
		312	104	582			194

JT-VMVSF-H5M(齿距：5)

型号		皮带周长	齿数		型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
JT-VMVSF-H5M	90 (9mm) 150 (15mm) 250 (25mm) 200 (20mm) 300 (30mm)	175	35		JT-VMVSF-H5M	90 (9mm) 150 (15mm) 250 (25mm) 200 (20mm) 300 (30mm)	570	114	JT-VMVSF-H5M	90 (9mm) 150 (15mm) 250 (25mm) 200 (20mm) 300 (30mm)	985	197
		180	36				575	115			1000	200
		200	40				580	116			1015	203
		210	42				585	117			1025	205
		215	43				590	118			1035	207
		225	45				595	119			1050	210
		230	46				600	120			1080	216
		235	47				605	121			1100	220
		245	49				610	122			1125	225
		250	50				615	123			1135	227
		255	51				620	124			1145	229
		260	52				625	125			1150	230
		265	53				630	126			1160	232
		270	54				635	127			1175	235
		275	55				640	128			1180	236
		280	56				645	129			1190	238
		285	57				650	130			1195	239
		295	59				655	131			1200	240
		300	60				665	133			1210	242
		305	61				670	134			1225	245
		310	62				675	135			1250	250
		320	64				680	136			1270	254
		325	65				685	137			1295	259
		330	66				690	138			1340	268
		335	67				695	139			1350	270
		340	68				700	140			1380	276
		345	69				710	142			1400	280
		350	70				715	143			1420	284
		355	71				720	144			1455	291
		360	72				725	145			1490	298
		365	73				730	146			1500	300
		370	74				740	148			1520	304
		375	75				745	149			1530	306
		380	76				750	150			1540	308
		385	77				755	151			1575	315
		390	78				760	152			1595	319
		400	80				765	153			1635	327
		405	81				770	154			1690	338
		410	82				775	155			1700	340
		420	84				780	156			1720	344
		425	85				790	158			1760	352
		430	86				800	160			1800	360
		435	87				810	162			1870	374
		440	88				815	163			1895	379
		450	90				825	165			1945	389
		460	92				830	166			2000	400
		465	93				835	167			2050	410
		470	94				845	169			2100	420
		475	95				850	170			2250	450
		480	96				860	172			2350	470
		490	98				870	174			2500	500
		495	99				890	178			2525	505
		500	100				900	180			2650	530
		505	101				920	184			3255	651
		510	102				925	185			3750	750
		515	103				930	186			3770	754
		520	104				935	187			4260	852
		525	105				940	188			/	/
		530	106				950	190
		535	107				955	191
		540	108				960	192
		550	110				965	193
		560	112	975			195
		565	113	980			196

JT-VMVSF-H8M(齿距：8)

型号		皮带周长	齿数		型号		皮带周长	齿数		型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数
JT-VMVSF-H8M	200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	288	36		JT-VMVSF-H8M	200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	992	124		JT-VMVSF-H8M	200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	1680	210
		320	40				1000	125				1696	212
		336	42				1008	126				1704	213
		352	44				1016	127				1720	215
		368	46				1032	129				1728	216
		376	47				1040	130				1760	220
		384	48				1048	131				1768	221
		400	50				1056	132				1776	222
		416	52				1064	133				1784	223
		424	53				1072	134				1792	224
		440	55				1080	135				1800	225
		448	56				1088	136				1824	228
		472	59				1096	137				1840	230
		480	60				1104	138				1848	231
		488	61				1112	139				1856	232
		496	62				1120	140				1872	234
		512	64				1128	141				1880	235
		520	65				1136	142				1888	236
		536	67				1144	143				1896	237
		544	68				1152	144				1904	238
		552	69				1160	145				1920	240
		560	70				1168	146				1936	242
		568	71				1176	147				1944	243
		576	72				1184	148				1952	244
		584	73				1192	149				1960	245
		592	74				1200	150				2000	250
		600	75				1208	151				2008	251
		608	76				1216	152				2016	252
		624	78				1224	153				2032	254
		632	79				1232	154				2048	256
		640	80				1240	155				2056	257
		656	82				1248	156				2080	260
		672	84				1256	157				2096	262
		680	85				1264	158				2104	263
		688	86				1272	159				2120	265
		696	87				1280	160				2160	270
		712	89				1296	162				2176	272
		720	90				1304	163				2184	273
		728	91				1312	164				2200	275
		736	92				1320	165				2208	276
		744	93				1328	166				2224	278
		760	95				1344	168				2240	280
		768	96				1360	170				2248	281
		776	97				1392	174				2272	284
		784	98				1400	175				2304	288
		800	100				1408	176				2352	294
		824	103				1416	177				2392	299
		832	104				1424	178				2400	300
		840	105				1432	179				2488	311
		848	106				1440	180				2504	313
		856	107				1456	182				2536	317
		864	108				1464	183				2600	325
		872	109				1480	185				2656	332
		880	110				1512	189				2688	336
		888	111				1520	190				2800	350
		896	112				1536	192				2840	355
		912	114				1552	194				2848	356
		920	115				1560	195				3048	381
		928	116				1576	197				3120	390
		936	117				1584	198				3168	396
		944	118				1600	200				3200	400
		952	119				1608	201				3280	410
		960	120	1624			203	3360	420
		968	121	1640			205	3400	425
976	122	1648	206	3424	428
984	123	1656	207	3600	450
/	/	/	/	3824	478
				4000	500
				4224	528
				4400	550
				4520	565

JT-VMVSF-H14M(齿距：14)

型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数
JT-VMVSF-H14M	400 (40mm) 600 (60mm) 750 (75mm) 1000 (100mm)	784	56
		924	66
		966	69
		1036	74
		1050	75
		1064	76
		1092	78
		1120	80
		1176	84
		1190	85
		1246	89
		1260	90
		1288	92
		1316	94
		1344	96
		1358	97
		1400	100
		1442	103
		1456	104
		1512	108
		1540	110
		1568	112
		1610	115
		1638	117
		1652	118
		1680	120
		1736	124
		1750	125
		1764	126
		1778	127
		1792	128
		1806	129
		1820	130
		1890	135
		1904	136
		1946	139
		1960	140
		1988	142
		2002	143
		2044	146
		2100	150
		2198	157
		2240	160
		2310	165
		2338	167
		2380	170
		2450	175
		2520	180
		2590	185
		2660	190
		2688	192
		2730	195
		2800	200
		2940	210
		3038	217
		3150	225
		3360	240
		3500	250
		3850	275
		4004	286
		4326	309
		4578	327
		4760	340
