选择代码

代码参数

B（厚度）

D（外径）

d（内径）

双列角接触球轴承

图片仅供参考

双列角接触球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

品牌	轴承类型代码	轴承精度	轴承材质 / 主体	轴承材质 / 保持架	接触角(°)
HRB	3	P0	SUJ2	TN: 尼龙	30°

选型参数

选型表

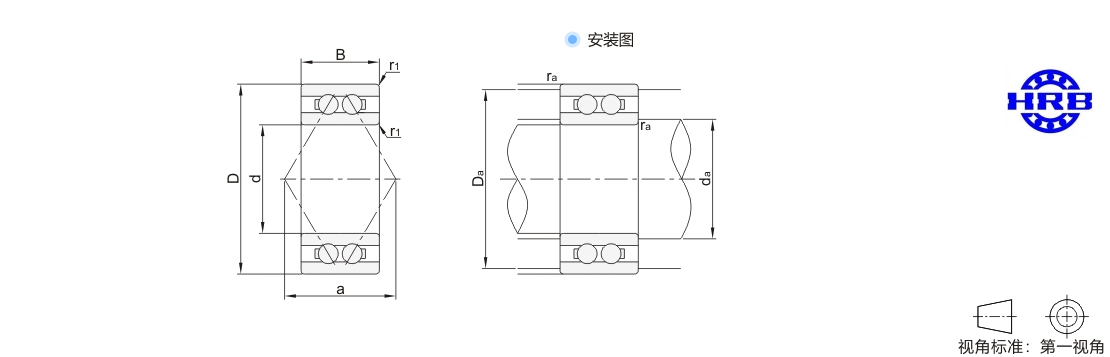

型号	d	D	B	r1 (min)	额定载荷(KN)		极限转速(r/min)		作用点a	安装尺寸			重量(kg) 参考
型号	d	D	B	r1 (min)	Cr(动)	Cor(静)	脂润滑	油润滑	作用点a	da(min)	Da(max)	ra(max)	重量(kg) 参考
JT-QUSSBYZQPX	10	30	14.3	0.6	7.59	4.4	16000	22000	15	15	25	0.6	0.051
JT-QUSDBYZQPX	12	32	15.9		10.3	5.63	15000	20000	17	17	27		0.061
JT-QUSUBYZQPX	15	35	15.9		11.3	6.85	12000	17000	18	20	30		0.066
JT-QUSQBYZQPX	17	40	17.5		14.2	8.8	10000	15000	20	22	35		0.097
JT-QQSQBYZQPX	17	47	22.2	1	20.5	12.1	9500	14000	24	23	41	1	0.177
JT-QUSFBYZQPX	20	47	20.6	1	19.1	12.2	9000	13000	24	26	41		0.152
JT-QQSOBYZQPX	25	62	25.4	1.1	28.9	19.4	7500	10000	31	32	55		0.349
JT-QUSXBYZQPX	30	62	23.8	1	28.6	20.5	7000	9500	31	36	56		0.292
JT-QUSLBYZQPX	35	72	27	1.1	35.4	26.2	6000	8000	36	42	65		0.448
JT-QUDSBYZQPX	50	90	30.2	1.1	45.1	38.8	4800	6300	45	57	83	1	0.706
JT-QUDFBYZQPX	70	125	39.7	1.5	80.5	73.8	3400	4500	62	79	116	1.5	1.79
JT-QUDXBYZQPX	80	140	44.4	2	98	81.5	3000	4000	69	90	130	2	2.21

1Kgf=9.81N
