直柱型/带肩型滑动轴承

图片仅供参考

直柱型/带肩型滑动轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	耐热温度	类型
JT-RSCBFD	聚缩醛树脂含润滑剂与特殊填充剂	-40 ~80℃	直柱型
JT-RSCBFU	聚缩醛树脂含润滑剂与特殊填充剂	-40 ~80℃	肩型

本产品为注塑品，表面存在凹点（注塑水孔）为正常现象，不影响使用。
与本产品相配固定座直径公差：H7：轴径公差：h9（仅供参考）。

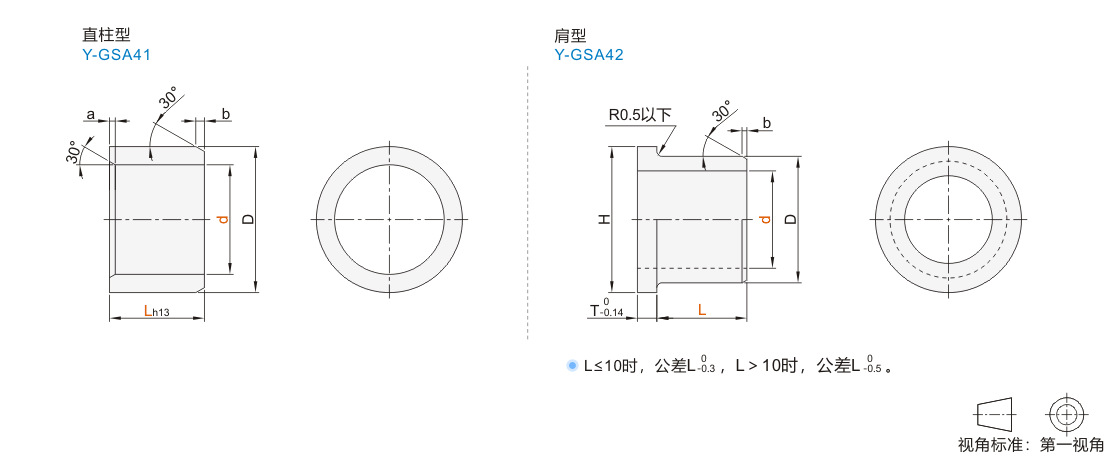

选型参数

直柱型

型号			L	D	倒角
代码	d		L	D	a	b
JT-RSCBFD	3	+0.054 +0.014	3 5 6	4.5	0.5	0.3
	4	+0.068 +0.020	4 6 8	5.5
	5		5 8 10 12 18	7
	6		4 5 6 8 10 11	8
	8	+0.083 +0.025	5 6 8 10 11 12 15	10		0.5
	10		4 5 6 8 10 12 15 18 20	12
	10A		10 16	14
	12	+0.102 +0.032	6 8 10 12 15 20 25 30	14		0.8
	14		8 10 12 15 20 25	16
	15		10 12 15 17 20 25	17
	16		10 12 15 20 25	18
	18		15 20 25	20
	20	+0.124 +0.040	12 15 28	22
	20A		10 15 20 23 25 30	23
	22		15 20 25 30	25
	25		10 12 15 20 25 30	28
	30		20 25 30 40	34
	35	+0.150 +0.050	15 20 25 30 40 50	39		1.2
	40		20 30 40 50	44
	45		30 40 50	50
	50		10 20 30 40 50	55

肩型

型号			L	D	H	T	倒角
代码	d		L	D	H	T	b
JT-RSCBFU	3	+0.054 +0.014	2.25 4.25	4.5	7.5	0.75	0.3
	4	+0.068 +0.020	2.25 5.25	5.5	9.5	0.75
	5		3 4	7	11	1
	6		3 4 5 7 9	8	12
	8	+0.083 +0.025	4.5 5 6.5 8.5 9 11	10	15
	10	+0.083 +0.025	4 5 6 7 8 9 11 14 16	12	18		0.5
	12	+0.102 +0.032	3 4 5 6 8 9 11 12 14 16 17 19	14	20		0.5
	14		4.2 7 9 11 16	16	22		0.8
	15		8 11 14 16 19 24	17	23
	16		11 16	18	24
	18		11 16 19	20	26
	20	+0.124 +0.040	10 15 20	23	30	1.5
	22		10	25	33
	25		10 15 20	28	35
	30		7 14 24 30 35	34	42	2
	35	+0.150 +0.050	14 24	39	47		1.2
	40		28 38	44	52
	45		23 43 48	50	58
	50		18 28 38 48	55	63
