代码参数

材质

表面处理

选型参数

丝杠外径D(mm) *

丝杠长度L(mm) *

159~1200/0.5

台阶长度F(mm) *

3~320/0.5

台阶长度G(mm) *

3~320/0.5

台阶长度S(mm) *

3~320/0.5

台阶直径V(mm) *

台阶直径R(mm) *

台阶直径E(mm) *

3.5~38.5/0.5

左旋螺纹长度X(mm) *

50~554/0.5

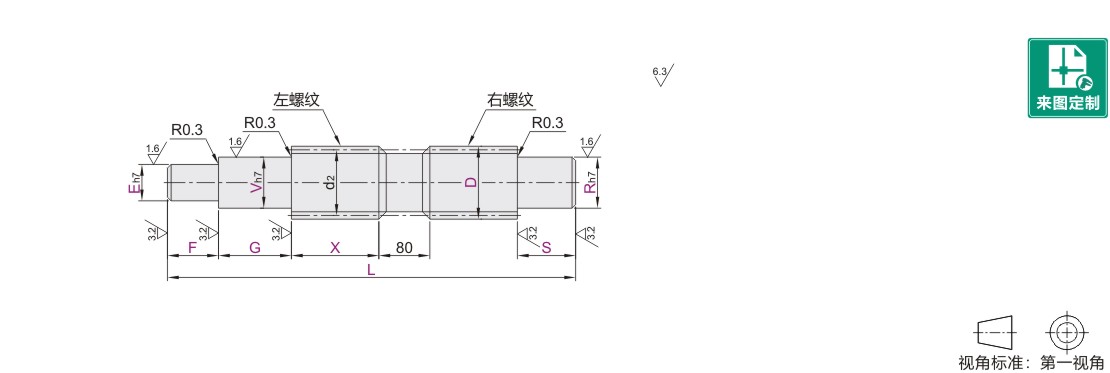

梯形丝杠 B型一端一阶一端二阶

图片仅供参考

梯形丝杠 B型一端一阶一端二阶

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	材质	表面处理	类型
JT-IQRQU	一端左旋一端右旋	S45C	发黑	一端一阶一端二阶 B型
JT-IQRQX	一端左旋一端右旋	SUS303	—	一端一阶一端二阶 B型

丝杠端部存在工艺孔。

选型参数

选型表

型号		最小单位0.5		V·R 选择	最小单位0.5		螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
代码	D	L	F·G·S	V·R 选择	E	X	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
JT-IQRQU JT-IQRQX	12	159~1000	3≤F≤E×8 3≤G≤V×8 3≤S≤R×8 V、R≤9时 F、G、S为 V、R的5倍以下	7 8 9	V/2≤E≤V-1.5	请根据使用要求指定尺寸。	2	11	9.2	3°19´
	14	159~1000		7 8 9 10			3	12.5	10.1	4°22´
	16	159~1200		8 9 10 12			3	14.5	12.1	3°46´
	18			8 9 10 12			4	16	13.1	4°33´
	20			8 9 10 12 14 15			4	18	15.1	4°03´
	22			8 9 10 12 14 15			5	19.5	16.1	4°40´
	25			10 12 14 15 16 17				22.5	19	4°03´
	28			12 14 15 16 17 20				25.5	22	3°34´
	32			12 14 15 16 17 20 25			6	29	24.5	3°46´
	36			16 17 20 25				33	28.5	3°19´
	40			16 17 20 25 30				37	32.5	2°57´
	50	200~1200		25 30 35 40			8	46	40.4	3°10´

Q尺寸14、20与数字式位置显示器配合使用(数字式位置显示器详见怡合达电商平台)。

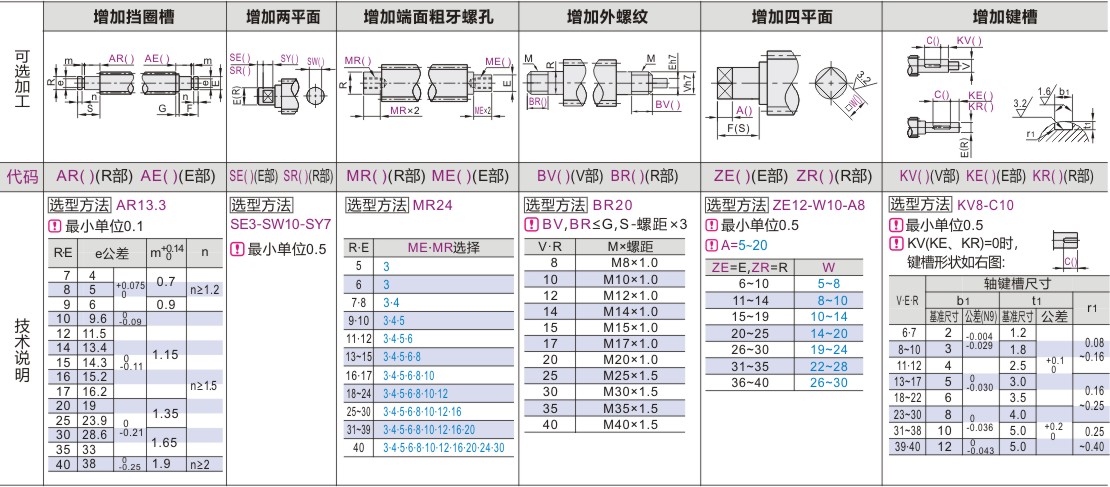

可选加工参数
