选型参数

外径D(mm) *

公称型号 *

精密弯接头外螺纹快插型

图片仅供参考

精密弯接头外螺纹快插型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-LTWVSD	PBT	黄铜	POM	镀镍	弯接头 ● 标准型

选型参数

选型表

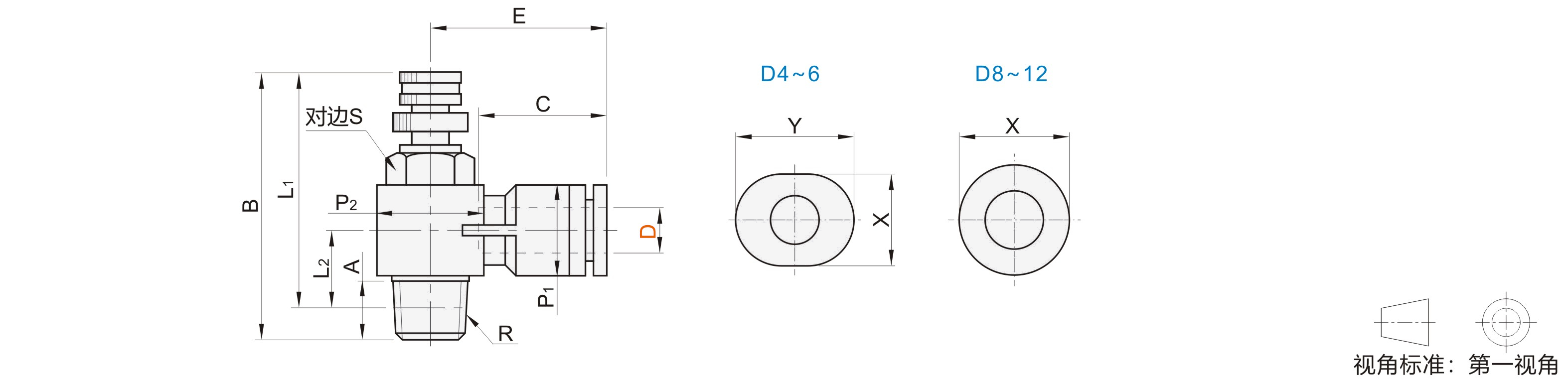

型号		公称型号	R			A			B				L1				L2			P1			P2			C		E			对边 S			X		Y		重量 (g)
代码	D	公称型号	R			A			min			max	min		max		L2			P1			P2			C		E			对边 S			X		Y		重量 (g)
JT-LTWVSD	4	M5	M5			2.9			29.7			27	26.8		24.1		6.7			8			9.8			11		15.4			8			7.8		9.8		7.9
	4	1	R1/8			8			41.3			35.2	37.3		31.2		10.7			8			14.4			11		17.7			10			7.8		9.8		18
	6	M5	M5			2.9			29.7			27	26.8		24.1		7.5			10.5			9.8			11.6		17.5			8			9.8		11.8		8.6
		1	R1/8			8			41.3			35.2	37.3		31.2		10.7						14.4					18.3			10							19
		2	R1/4			11.1			48.7			41.9	42.7		35.9		11.9						18.4					20.2			14							37
	8	1	R1/8			8			41.3			35.2	37.3		31.2		11.9			14.4			14.4			18.1		26.9			10			13.8		—		22
		2	R1/4			11.1			48.7			41.9	42.7		35.9		13.2						18.4					28.4			14							40
		3	R3/8			13.2			55			47.1	48.6		40.7		15.4						22					28.9			19							71
	10	2	R1/4			11.1			48.7			41.9	42.7		35.9		14.8			17.6						20.2		30.9			14			16.8				44
	10	3	R3/8			13.2			55			47.1	48.6		40.7		16.7			17.6						20.2		31.2			19			16.8				74
	12	3	R3/8			13.2			55			47.1	48.6		40.7		18.4			21						23.4		36.9			19			19.8				78
