直线轴承形状

选型参数

内径d(mm) *

带法兰直线轴承单衬型

图片仅供参考

带法兰直线轴承单衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RSKNSD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	单衬型 ● 圆法兰型
JT-RSKNDD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	单衬型 ● 方法兰型
JT-RSKNUD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	单衬型 ● 对边法兰型

保持架材质树脂相当于DURACON M90。

选型参数

选型表

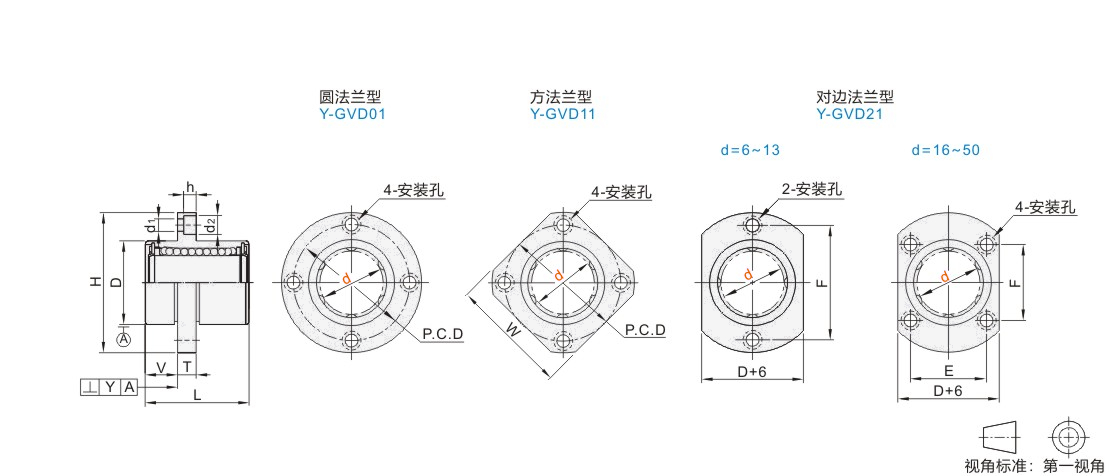

型号			D		L		V	H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	基本额定负载		重量(g)
代码	d		D		L		V	H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-RSKNSD 方法兰型 JT-RSKNDD 对边法兰型 JT-RSKNUD	6	0 -0.009	12	0 -0.018	19	±0.3	5	28	5	3.5	6	3.1	20	22	—	20	0.011	0.011	205	260	20	15	20
	8		15	0 -0.018	24		5	32	5	3.5	6	3.1	24	25		24			260	375	35	25	30
	10		19	0 -0.021	29		6	40	6	4.5	7.5	4.1	29	30		29			370	545	70	50	60
	12		21		30			42					32	32		32			410	595	75	55	65
	13		23		32			43					33	34		33			505	780	85	70	80
	16		28		37			48					38	37	22	31			770	1175	115	100	110
	20	0 -0.010	32	0 -0.025	42		8	54	8	5.5	9	5.1	43	42	24	36	0.014	0.014	880	1365	175	140	165
	25		40		59		8	62	8	5.5	9	5.1	51	50	32	40			975	1565	335	295	320
	30		45		64		10	74	10	6.6	11	6.1	60	58	35	49			1565	2735	465	370	385
	35	0 -0.012	52	0 -0.030	70		10	82	10	6.6	11	6.1	67	64	38	55	0.020	0.020	1670	3140	650	560	575
	40		60		80		13	96	13	9	14	8.1	78	75	45	64			2160	4020	1060	880	910
	50		80		100		13	116	13	9	14	8.1	98	92	56	80			3820	7940	2200	2000	2030

1Kgf=9.81 N
