双轴气缸本体埋入式 JIS标准

产品属性：

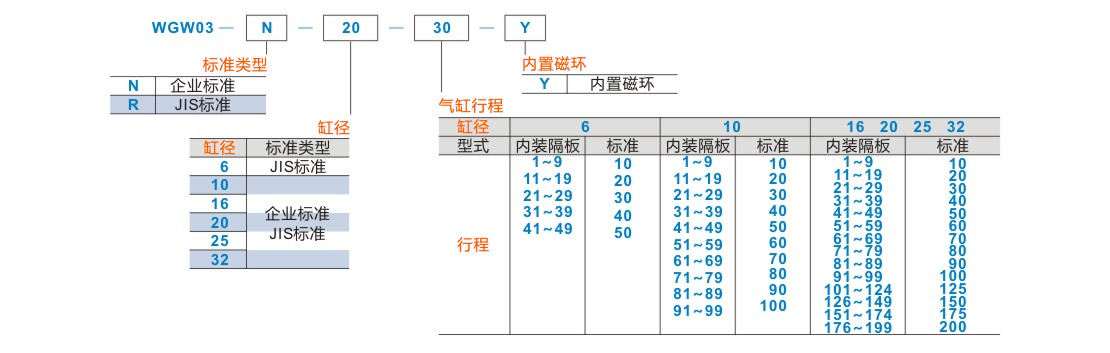

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

缸径	动作方式	使用流体	保证耐压力	最高使用压力	最低使用压力	工作温度	使用活塞速度	调整行程	行程长度公差	缓冲	不回转精度(注） / 企业标准	不回转精度(注） / JIS标准	接管口径 / 企业标准	接管口径 / JIS标准
6	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30～500mm/s	-5~0	≤100(+1.0~0),＞100(+1.5~0)	防撞垫	一	±0.2°	一	M5×0.8
10	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30～500mm/s	-5~0	≤100(+1.0~0),＞100(+1.5~0)	防撞垫	±0.4°	±0.15°	M5×0.8	M5×0.8
16	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30～500mm/s	-5~0	≤100(+1.0~0),＞100(+1.5~0)	防撞垫	±0.3°	±0.15°	M5×0.8	M5×0.8
20	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30～500mm/s	-5~0	≤100(+1.0~0),＞100(+1.5~0)	防撞垫	±0.3°	±0.15°	M5×0.8	M5×0.8
25	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30～500mm/s	-5~0	≤100(+1.0~0),＞100(+1.5~0)	防撞垫	±0.3°	±0.1°	M5×0.8	Rc1/8
32	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30～500mm/s	-5~0	≤100(+1.0~0),＞100(+1.5~0)	防撞垫	±0.3°	±0.1°	Rc1/8	Rc1/8

注：不回转精度为气缸完全收回状态时，气缸固定板可回转的角度。
行程100范围内的内装隔板行程气缸由上一级标准行程气缸改制而成，外形尺寸与其相同(最小单位1)。
如行程为88的内装隔板行程气缸是由行程为90的标准行程气缸改制而成，其外形尺寸与其相同。

N(企业标准)主要零件及材质表

R(JIS标准)主要零件及材质表

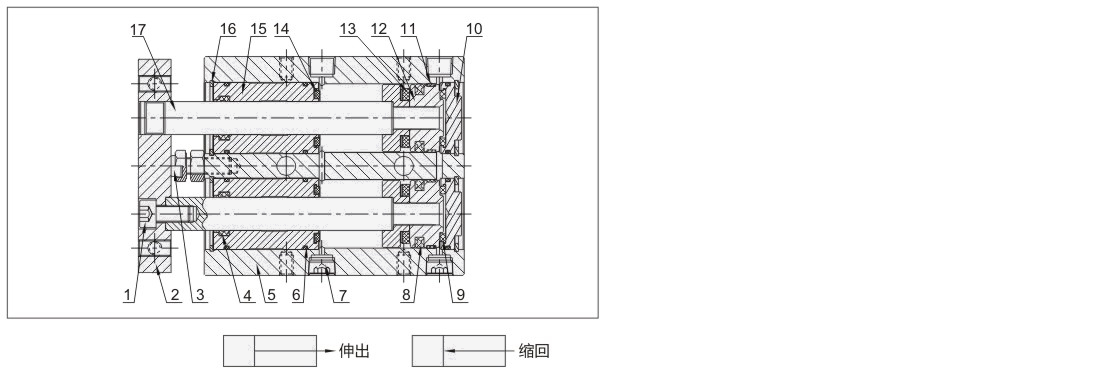

N(企业标准)内部结构图

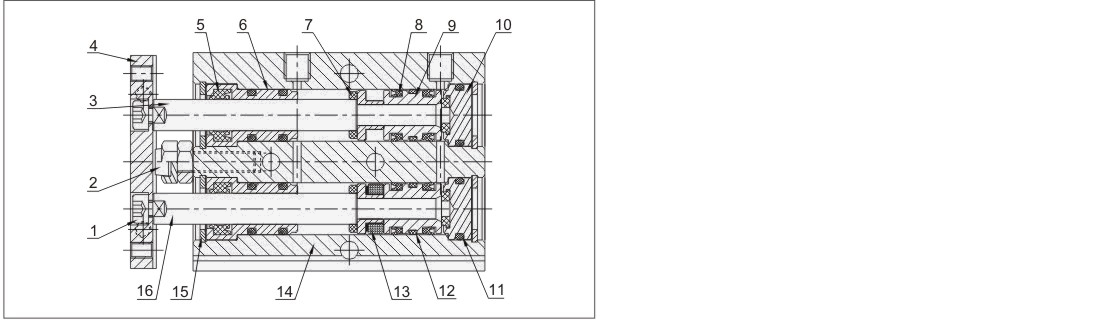

R(JIS标准)内部结构图

理论输出力表(N)

缸径	杆径	动作方向	受力面积(mm²)				使用压力(MPa)
缸径	杆径	动作方向	受力面积(mm²)	0.1	0.2	0.3	0.4	0.5	0.6	0.7
6	4	伸出	56.5	5.7	11.3	17	22.6	28.3	33.9	39.6
6	4	缩回	31.4	3.1	6.3	9.4	12.6	15.7	18.8	22
10	6	伸出	157.1	15.7	31.4	47.1	62.8	78.6	94.3	110
10	6	缩回	100.5	10.1	20.1	30.2	40.2	50.3	60.3	70.4
16	8	伸出	402.1	40.2	80.4	120.6	160.8	201.1	241.3	281.5
16	8	缩回	301.6	30.2	60.3	90.5	120.3	150.8	181	211.1
20	10	伸出	628.3	62.8	125.7	188.5	251.3	314.2	377	439.8
20	10	缩回	471.2	47.1	94.2	141.4	188.5	235.6	282.7	329.8
25	12	伸出	981.7	98.2	196.4	294.5	392.7	490.9	589	687.2
25	12	缩回	755.6	75.6	151.1	226.7	302.2	377.8	453.4	528.9
32	16	伸出	1608.5	160.9	321.7	482.6	643.4	804.3	965.1	1126
32	16	缩回	1206.4	120.6	241.3	361.9	482.6	603.2	723.8	844.5

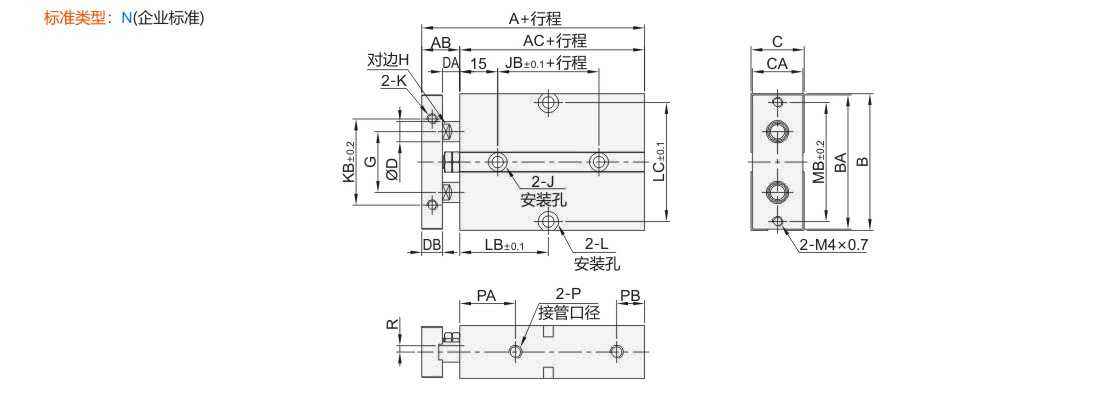

标准类型：N(企业标准)

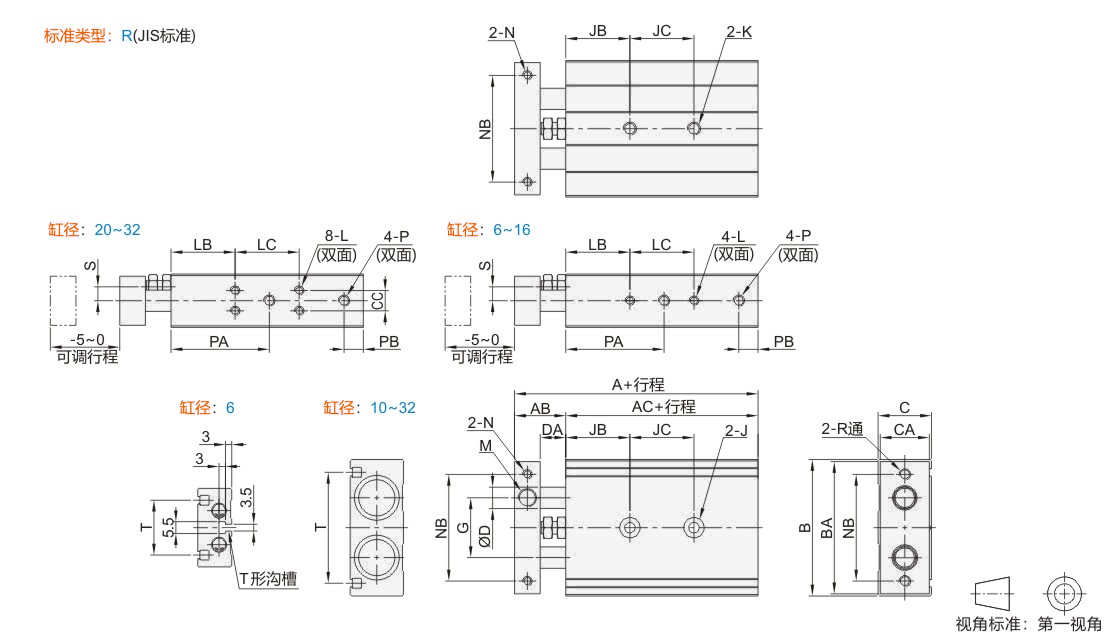

标准类型：R(JIS标准)

暂未上传文档资料

双轴气缸 本体埋入式 JIS标准
