侧轨型气动滑台双作用

图片仅供参考

侧轨型气动滑台双作用

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-UQBUD	双作用	循环式直线导轨

特点
内置磁环，可安装行程感应磁性开关；
可从三面连接气源；
可两面安装磁性开关。

选型参数

选型表

型号		行程	磁性开关数量	缓冲	接管螺纹	轴承宽度	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	给油
代码	缸径	行程	磁性开关数量	缓冲	接管螺纹	轴承宽度	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	给油
JT-UQBUD	6	5 10 15 20 25 30 40 50 60	0 2	两侧橡胶缓冲	M5	5	空气	0.7	0.15	0~60°C	50~500	不需要
	10					7			0.06
	16					9			0.06
	20					12			0.05

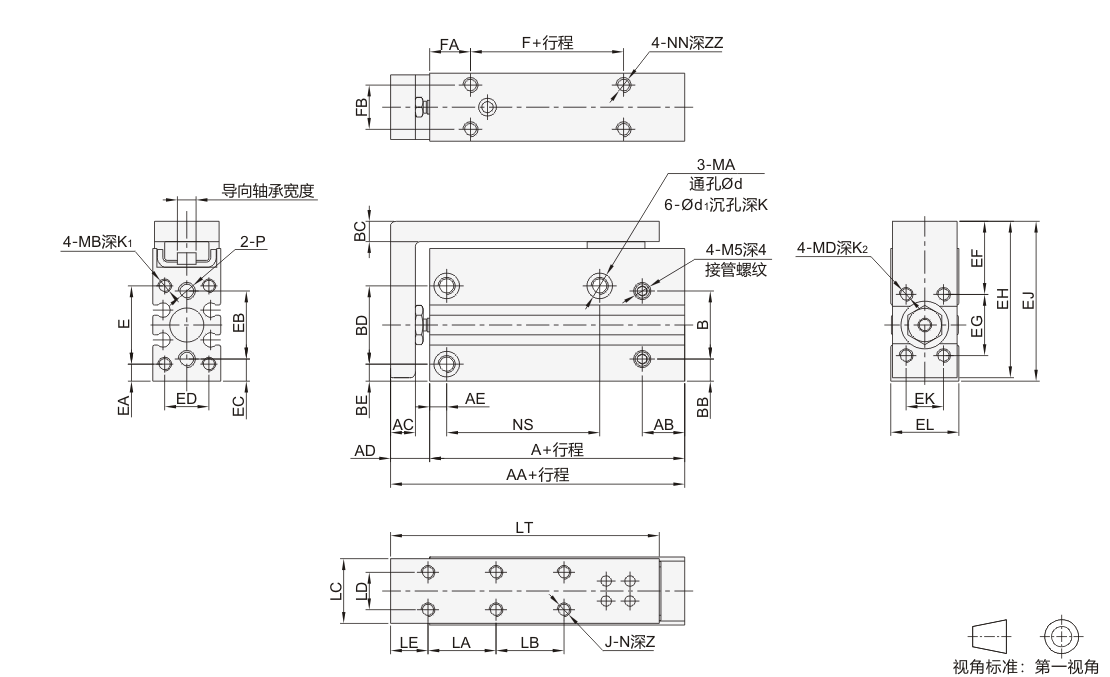

带液压缓冲器详图见图纸。

配套磁性开关WHS13-L2-2。

尺寸表

缸径		行程			NS				LA			LB			LT			J
6		5 10			14				10			—			42			4
		15 20			24				20						52
		25 30			30				30						62
		40			45				20			20			72			6
		50			55				25			25			82
		60			60				30			30			92

缸径				行程				NS			LA		LB			LT				J
10				5 10				14			10		—			49				4
				15 20				24			20					59
				25 30				30			30					69
				40				45			20		20			79				6
				50				55			25		25			89
				60				60			30		30			99

缸径		行程			NS				LA			LB			LT			J
16		5 10			20				10			—			58			4
		15 20			30				20						68
		25 30			40				30						78
		40			50				20			20			88			6
		50			60				25			25			98
		60			60				30			30			108

缸径				行程				NS			LA		LB			LT				J
20				5 10				20			10		—			64				4
				15 20				25			20					74
				25 30				40			30					84
				40				50			20		20			94				6
				50				70			25		25			104
				60				70			30		30			114

缸径		A	AA		AB		AC			AD		AE			B		BB		BC		BD		BE			E		EA			EB		EC	ED		EF		EG			EH		EJ
6		31	39.5		10		5.5			8.5		4			18		5.5		6.5		19		5			19		5			18		5.5	10.5		17		15			38		39
10		35	46.5		12.5		7.5			11.5		5			20		6.5		8		23		5			23		5			20		6.5	13		21.5		18			46		47
16		42	56		12.5		10			14		5			25		6.5		9		27		5.5			27		5.5			25		6.5	17		21.5		26			52.5		53.5
20		52.5	68		15		11			15.5		6			32		7		9.5		34		6			34		6			32		7	20		24.5		34			63.5		64.5

缸径		EK	EL		F		FA		FB			LC		LD		LE		MA		MB	MD			P			d		d1		K		K1	K2		N		Z			NN		ZZ
6		9	16		5		10		10			15		9		8		M4		M3	M3			M5			3.3		6		3.3		4.8	5.5		M3		6.5			M3		4.8
10		11	20		5		12		13			19		11		11		M5		M4	M4			M5			4.3		7.5		4.4		6	7.5		M4		8			M4		6
16		16	25		10		12		17			24		16		14		M5		M4	M4			M5			4.3		7.5		4.4		6	10		M4		9			M4		6
20		20	32		10		15		20			31		20		14		M6		M5	M5			M5			5.1		9.3		8		8	11		M5		9.5			M5		8
