同步带 Y-EFA01 闭环型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色 / 主体	使用温度	类型	类型
Y-EFA01	2	橡胶	玻璃纤维线	黑色	-20~80°C	S2M	精密型
Y-EFA01	3	橡胶	玻璃纤维线	黑色	-20~80°C	S3M	精密型
Y-EFA01	5	橡胶	玻璃纤维线	黑色	-20~80°C	S5M	精密型
Y-EFA01	8	橡胶	玻璃纤维线	黑色	-20~80°C	S8M	精密型

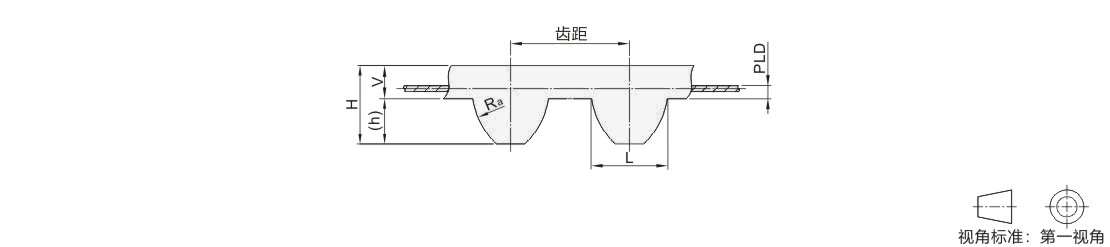

代码	齿形	齿距	L	(h)	H	V	Ra	PLD
Y-EFA01	S2M	2	1.3	0.76	1.36	0.6	1.3	0.254
	S3M	3	1.95	1.14	1.94	0.8	1.95	0.381
	S5M	5	3.25	1.91	3.41	1.5	3.25	0.480
	S8M	8	5.2	3.05	5.3	2.25	5.2	0.686

精密型橡胶同步带具有一定导电功能。
为减少橡胶屑飞散，精密型橡胶同步带部分齿形齿面布为茶棕色，对强度及使用性能无影响。
橡胶同步带切芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用。

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8
