圆弧齿同步轮 H3M型
图片仅供参考
收藏 分享

圆弧齿同步轮 H3M型

产品属性： 定心功能 无 带轮齿型(齿距) H3M(3.0) 种类筛选 免键同步带轮
产品型号： 请点击左侧选项进行选型
代码带轮类型皮带宽度齿距材质 / 带轮材质 / 法兰材质 / 胀套表面处理 / 带轮表面处理 / 法兰表面处理 / 胀套使用胀套
EBM01H3M09093.0S45CSPCCS45C发黑发黑发黑详见产品简介
EBM02H3M09093.0S45CSPCCS45C喷砂镀镍喷砂镀镍喷砂镀镍详见产品简介
EBM05H3M09093.0铝合金铝合金S45C本色阳极氧化本色阳极氧化发黑详见产品简介
EBM11H3M120123.0S45CSPCCS45C发黑发黑发黑详见产品简介
EBM12H3M120123.0S45CSPCCS45C喷砂镀镍喷砂镀镍喷砂镀镍详见产品简介
EBM15H3M120123.0铝合金铝合金S45C本色阳极氧化本色阳极氧化发黑详见产品简介
EBM21H3M150153.0S45CSPCCS45C发黑发黑发黑详见产品简介
EBM22H3M150153.0S45CSPCCS45C喷砂镀镍喷砂镀镍喷砂镀镍详见产品简介
EBM25H3M150153.0铝合金铝合金S45C本色阳极氧化本色阳极氧化发黑详见产品简介

本体宽度限制，以下内孔范围内螺钉孔贯穿同步轮。
不在上述范围内，螺孔不贯穿。
由于本体宽度限制，部分规格本体无导入部位J,胀套贯穿本体。

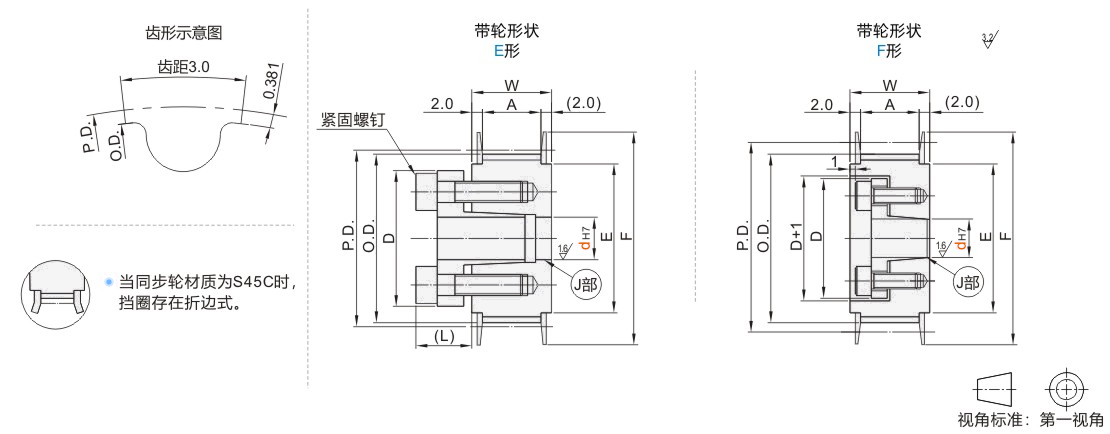

带轮类型带轮形状d
H3M090F形6~8


选型参数


 选型表

型号带轮
形状		轴孔规格dH7(根据胀套孔径尺寸表选择)P.D.O.D.FEAW
H3M090H3M120H3M150
代码齿数E形F形E形F形E形F形
(CT胀套)(CH胀套)(CT胀套)(CH胀套)(CT胀套)(CH胀套)
JT-VXGSD-H3M090
JT-VXGSU-H3M090
JT-VXGSO-H3M090
JT-VXGDD-H3M120
JT-VXGDU-H3M120
JT-VXGDO-H3M120
JT-VXGUD-H3M150
JT-VXGUU-H3M150
JT-VXGUO-H3M150		34E
F		86868632.4731.714028H3M090
A:11
W:15

H3M120
A:14
W:18

H3M150
A:17
W:21
3686868634.3833.62
408•10•1188•10•1188•10•11838.237.444432
448~1488~1488~148~1242.0241.264836
488~1688~1688~168~1245.8445.JT-VMPSLCSFZMPNZFZ5038
508~1788~1788~178~1247.7546.985240
608~1988~1988~198~1257.356.536145
728~2588~2588~258~1268.75687458


 胀套孔径尺寸表

dH7容许最大扭矩N•mD(L)
CT胀套CH胀套CT胀套CH胀套
6—5.6—22.58.5
8168.525.524.5
103918302910.5
1143203130
1248233231
1473—35—12
157836
16833713
178838
181544314
1916345
2017146
2218648
2420650
2521652
可选加工参数
