规格 *

万向球车削型半压入式/全压入式

图片仅供参考

万向球车削型半压入式/全压入式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 调整环	材质 / 主球	材质 / 副球	表面处理 / 主体	表面处理 / 主球	类型
JT-EABSD●	S45C	S45C	SUJ2	SUJ2	镀镍	一	压入式 ● 半压入式
JT-EABSQ	S45C	S45C	SUJ2	SUJ2	镀铬	一	压入式 ● 半压入式
JT-EABSF	S45C	S45C	尼龙	SUJ2	镀铬	一	压入式 ● 半压入式
JT-EABSO	S45C	S45C	POM	SUJ2	镀铬	一	压入式 ● 半压入式
JT-EABSU	SUS304	SUS304	SUS304	SUS304	一	一	压入式 ● 半压入式
JT-EABSX	SUS316L	SUS316L	SUS316L	SUS316L	一	一	压入式 ● 半压入式
JT-EABDD●	S45C	S45C	SUJ2	SUJ2	镀镍	一	压入式 ● 全压入式
JT-EABDQ	S45C	S45C	SUJ2	SUJ2	镀铬	一	压入式 ● 全压入式
JT-EABDF	S45C	S45C	尼龙	SUJ2	镀铬	一	压入式 ● 全压入式
JT-EABDO	S45C	S45C	POM	SUJ2	镀铬	一	压入式 ● 全压入式
JT-EABDU	SUS304	SUS304	SUS304	SUS304	一	一	压入式 ● 全压入式

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

选型参数

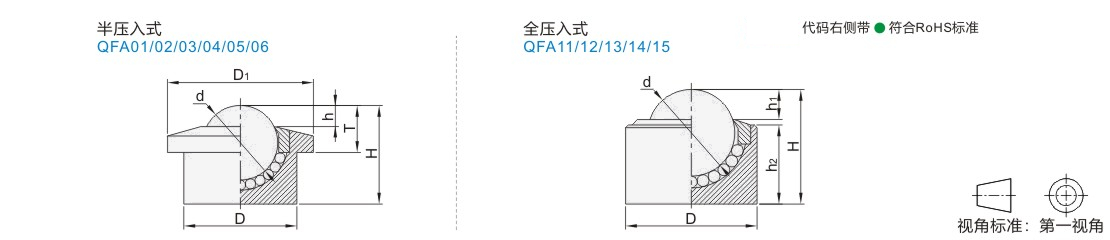

半压入式（镀镍/无表面处理）

型号		D	d	D1	h	T	H	单体载重(kg)			容许荷重(kg)			本体重量 (g)
代码	规格	D	d	D1	h	T	H	JT-EABSD	JT-EABSU	JT-EABSX	JT-EABSD	JT-EABSU	JT-EABSX	本体重量 (g)
镀镍 JT-EABSD 无表面处理 JT-EABSU JT-EABSX	12	18	12	23	2	7.3	15.5	25	16	15	30	20	20	30
	15	24	15.875	31	4.5	10	21	40	24	20	50	32	30	60
	22	36	22.226	45	4	9.8	31	140	80	75	160	96	90	185
	25	38	25.4	45	7.2	14	31	180	100	90	200	120	110	190
	30	45	30.163	55	6.4	13.8	36.5	250	160	150	300	200	190	380
	38	57	38.1	69	8	16.5	46.5	380	200	190	420	240	230	920
	45	62	45	75	9	19	54	450	250	240	500	280	270	1100
	60	100	60	119	13	30	78	800	440	430	1200	600	580	3800

半压入式（镀铬）

型号		D	d	D1	h	T	H	单体载重(kg)
代码	规格	D	d	D1	h	T	H	JT-EABSQ	JT-EABSF/JT-EABSO
JT-EABSQ JT-EABSF JT-EABSO	12	18	12	23	2	7.3	15.5	25	15
	15	24	15.875	31	4.5	10	21	40	25
	19	30	19.05	37	4.5	10	26	120	90
	22	36	22.226	45	4	9.8	31	180	120
	25	38	25.4	45	7.2	14	31	200	140
	30	45	30.163	55	6.4	13.8	36.5	300	200
	38	55	38.1	65	9.5	16	48	380	250
	45	62	45	75	9	19	54	500	300
	60	100	60	117	16	30	78	1400	850

全压入式（镀镍/无表面处理）

型号		D	d	H	h1	h2	单体载重(kg)		容许荷重(kg)		本体重量 (g)
代码	规格	D	d	H	h1	h2	JT-EABDD	JT-EABDU	JT-EABDD	JT-EABDU	本体重量 (g)
镀镍 JT-EABDD 无表面处理 JT-EABDU	8	15	8	10.3	1.7	8	5	3	8	5	6
	10	16	10	12.5	2.5	8.5	15	10	20	15	28
	12	22	12	17	2.5	14	25	20	30	25	35
	15	24	15.87	20	4	14	40	30	45	40	50
	22	36	22.2	31	6	23	80	60	100	80	190
	25	37	25.4	32	6.5	22.5	120	95	150	125	230
	30	45	30.16	38	8	27	180	150	200	170	340
	38	55	38.1	48	9.5	33.5	250	200	300	250	560
	45	62	45	53.4	11	37.6	400	300	350	350	900
	60	100	60	77.5	20	47.5	550	400	450	450	2100

全压入式（镀铬）

型号		D	d	H	h1	h2	单体载重(kg)
代码	规格	D	d	H	h1	h2	JT-EABDQ	JT-EABDF/JT-EABDO
JT-EABDQ JT-EABDF JT-EABDO	8	12	8	10.3	2.3	8	10	6
	10	16	10	12.5	2.5	8.5	15	11
	12	22	12	17	3	13	25	15
	15	24	15.87	20	4	14	40	25
	22	36	22.2	31	6	23	180	120
	25	37	25.4	32	6.5	23	200	140
	30	44	30.16	38	8	27	300	200
	38	54	38.1	48	10	34	380	250
	45	62	45	54	10	41	500	300
	60	100	60	77.5	15	58.5	1400	850
