免键胀套带定心及轴向压紧型

图片仅供参考

免键胀套带定心及轴向压紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VDTMD	铝合金	本色阳极氧化	带轴向压紧型 ● 带定心功能

※拆卸用螺孔的螺径与锁紧螺栓相同。

选型参数

选型表

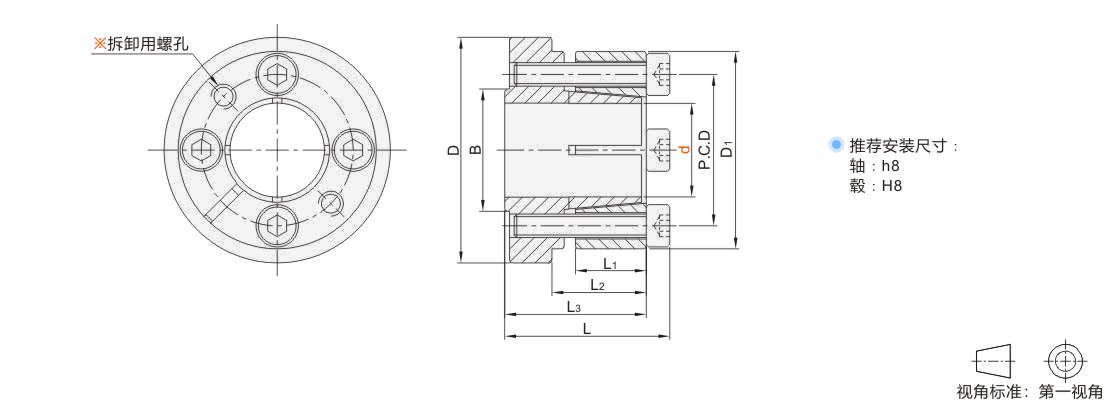

型号					D		D1			B	P.C.D			L			L1		L2		L3			DIN912-12.9级锁紧螺钉										接触面压强						容许最大扭矩 (N·M)						容许轴向负载 (kN)
型号																								规格				数量		锁紧扭矩 Ts(Nm)				轴 N/mm²			毂 N/mm²
代码		d																						规格				数量		锁紧扭矩 Ts(Nm)				轴 N/mm²			毂 N/mm²
JT-VDTMD		5			19		16			7.5	11.1			15.5			6.5		9		13			M2.5×12				4		1.3				120			34			2.6						1
		6			20		17			8.5	12.1			15.5			6.5		9		13			M2.5×12										150			48			4						1.31
		8			22		19			11	14.1			17.5			7.5		10		15			M2.5×14										128			50			5						1.5
		10			24		21			13	16.1			17.5			7.5		10		15													104			46			8						1.62
		11			25		22			14	17.1			19.5			8		11		17													87			40			10						1.56
		12			27		24			15	19.2			20.5			9		12		18			M2.5×16				5						88			41			12						1.99
		14			29		26			17	21.2			20.5			9		12		18			M2.5×16				6						91			47			18						2.36
		15			31		28			18.5	22.2			23			9.5		13		20			M3×18				4		2.3				79			38			25						3.35
		16			32		29			19.5	23.2			23			9.5		13		20													73			36			26						3.35
		17			33		30			20.5	24			24			10		14		21													66			34			27						3.16
		18			34		31			21.5	25																	5						77			40			29						3.20
		19			35		32			22.5	26																	5						74			39			32						3.55
		20			40		37			24	29.4			28			12		16		24			M4×20				4		5.1				91			45			53						5.47
		22			42		39			26	31.4			28			12		16		24							4						82			42			62						5.93
		24			45		41			28	33.3			30			13		18		26							5						83			45			85						7.06
		25			46		42			29	34.3			32			13.5		19		28			M4×22				6						97			53			109						8.66
		28			49		45			32	37.3			32			13.5		19		28			M4×22				7						100			57			124						8.71
		30			55		50			34.5	40.8			35			14.5		20		30			M5×25				5		10				99			56			180						12.09
		32			58		53			36.5	43.3			35			14.5		20		30			M5×25				6						103			58			205						13.14
		35			62		56			40	46.4			38			16		22.5		33			M5×28				6						92			54			220						13.14

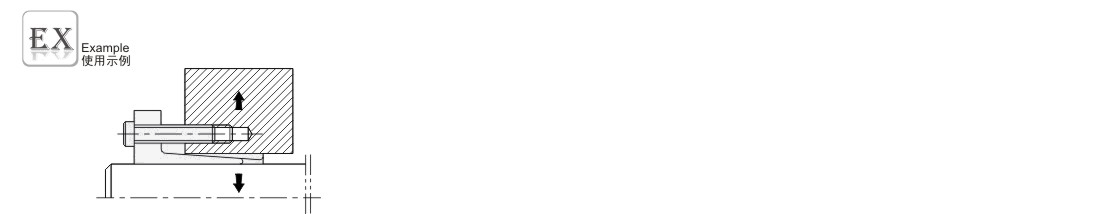

使用示例
