还有0项未选择重置

选择代码

代码参数

导轨材质

导轨表面处理

直线轴承样式

种类

结构

选型参数

d *

L *

200~3000/1

滑块数量 *

0~10/1

图片仅供参考

支撑轴承箱式单元

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 导轨	材质 / 滑块	材质 / 轴承	材质 / 油嘴	表面处理 / 导轨	表面处理 / 滑块	类型
JT-SIGWOQ	—	铝合金	SUJ2	—	—	黑色阳极氧化	单件(滑块) ● 标准型 ● 单衬型
JT-SIGWOF	—	铝合金	SUJ2	不锈钢	—	黑色阳极氧化	单件(滑块) ● 标准型 ● 双衬型
JT-SIGWOO	—	铝合金	SUJ2	—	—	黑色阳极氧化	单件(滑块) ● 加宽型 ● 单衬型
JT-SIGWSQ	S45C	铝合金	SUJ2	—	发黑	黑色阳极氧化	组件(滑块+导轨) ● 标准型 ● 单衬型
JT-SIGWSF	S45C	铝合金	SUJ2	不锈钢	发黑	黑色阳极氧化	组件(滑块+导轨) ● 标准型 ● 双衬型
JT-SIGWSO	S45C	铝合金	SUJ2	—	发黑	黑色阳极氧化	组件(滑块+导轨) ● 加宽型 ● 单衬型

该产品适合水平和竖直安装，且负载垂直作用于滑块的使用工况。
请注意：产品竖直安装使用，其承受负载能力为额定值的1/3。
长度尺寸L超过3000mm可采用拼接方案(销孔对接)，如有需要请特殊备注或来图定制。
支撑导轨铝拖底部开槽位置因规格不同会有所差异，不影响产品的安装使用。
标准型滑块内部轴承为开口式结构，与圆导轨配合使用会出现左右晃动，晃动角度约8~23°。
当导轨长度L和孔距P值相等时，如无特殊需求，默认按导轨底部中间位置进行开孔处理。

选型参数

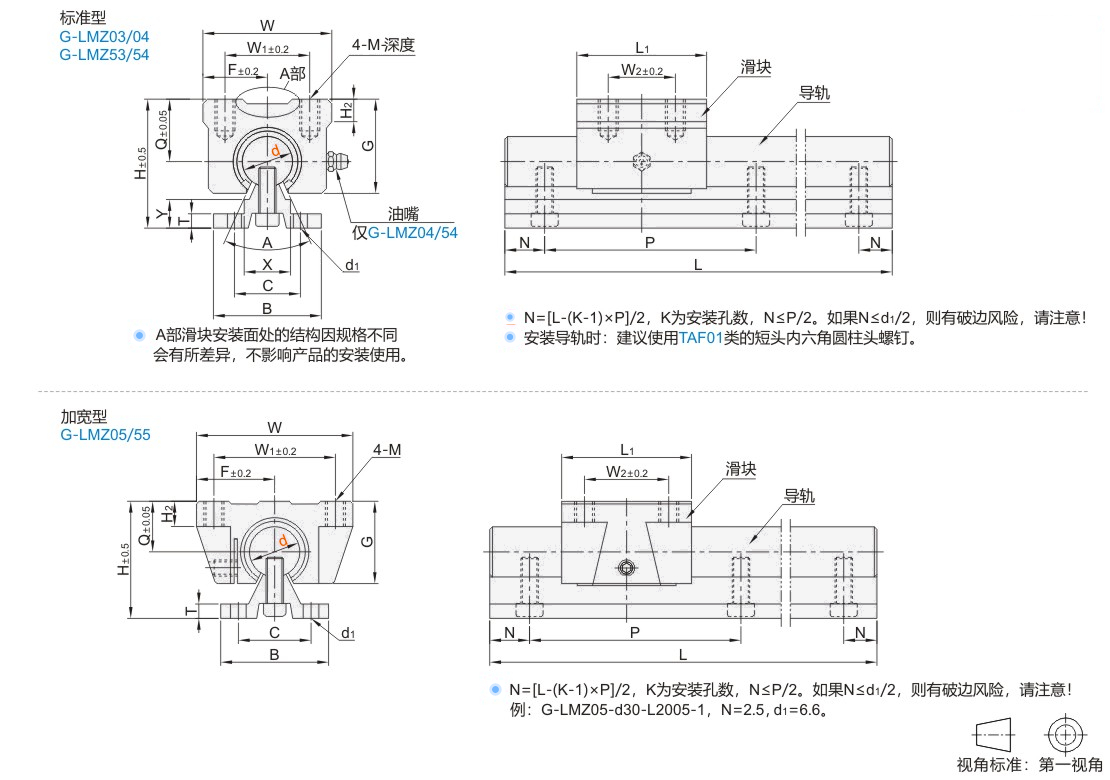

单件(滑块)·标准型

型号		L1		F	G	H2	W	W1	W2		A	M-深度	Q	基本额定负载				重量(g)
代码	d	JT-SIGWOQ	JT-SIGWOF						JT-SIGWOQ	JT-SIGWOF				JT-SIGWOQ		JT-SIGWOF		JT-SIGWOQ	JT-SIGWOF
代码	d	JT-SIGWOQ	JT-SIGWOF						JT-SIGWOQ	JT-SIGWOF				C(动)N	Co(静)N	C(动)N	Co(静)N	JT-SIGWOQ	JT-SIGWOF
单衬型 JT-SIGWOQ 双衬型 JT-SIGWOF	(12)	39	—	20.5	28	9	41	28	26	—	80°	M5-10	17.5	412	442	—	—	105	—
	16	45	85	22.5	33	9	45	32	30	60	80°	M5-12	20	796	1021	1247	2041	150	305
	20	50	96	24	39	11	48	35	35	70	60°	M6-12	23	859	1345	1453	2689	202	410
	25	65	130	30	47	14	60	40	40	100	50°	M6-12	27	1095	2046	1779	4092	460	900
	30	70	140	35	56	15	70	50	50	110		M8-18	33	1529	2676	2484	5352	630	1250
	35	80	155	40	63	18	80	55	55	120		M8-18	37	1661	3026	2698	6051	916	1850
	40	90	175	45	72	20	90	65	65	140		M10-20	42	2259	4777	3670	9555	1335	2660
	50	110	215	60	91	25	120	94	80	160		M10-20	53	4608	8644	7485	17287	2990	5250

带( )的规格不适用双衬型JT-SIGWOF。

组件(滑块+导轨)·标准型

型号		L 最小单位1	滑块数量	B	C	P	H	d1	T	X	Y	重量
代码	d	L 最小单位1	滑块数量	B	C	P	H	d1	T	X	Y	导轨(Kgf/m)
单衬型 JT-SIGWSQ 双衬型 JT-SIGWSF	(12)	200~3000	0~10	30	22	100	40	4.5	4	12	11.4	1.6
	16			40	30	150	45	5.5	5	18.5	11.7	2.56
	20			45	30	150	50	5.5	5	19	10	3.50
	25			55	35	200	60	6.6	6	21.5	12	5.30
	30			60	40		70	6.6	7	26.5	13	7.38
	35			65	45		80	9	8	27.5	13.2	9.68
	40			75	55		90	9	9	38	15	12.69
	50			95	70		115	11	11	45	18	20.65

带( )的规格不适用双衬型JT-SIGWSF。

单件(滑块)·加宽型

型号		L1	F	G	H2	W	W1	W2	M	Q	基本额定负载		重量(g)
代码	d	L1	F	G	H2	W	W1	W2	M	Q	C(动)N	Co(静)N	重量(g)
JT-SIGWOO	16	42	31	26	8	62	50	30	M5	18	796	1021	190
	20	51	34	31	10	68	54	37	M6	21	859	1345	305
	25	65	41	41	12	82	65	50	M8	28	1095	2046	600
	30	75	45.5	48	12	91	75	60	M8	34	1529	2676	910

组件(滑块+导轨)·加宽型

型号		L 最小单位1	滑块数量	B	C	P	H	d1	T	重量
代码	d	L 最小单位1	滑块数量	B	C	P	H	d1	T	导轨(Kgf/m)
JT-SIGWSO	16	200~3000	0~10	50	37	150	40	5.5	5.8	2.45
	20			55	40	150	50	5.5	6.8	3.60
	25			65	45	200	60	6.6	7.8	5.60
	30			75	55	200	70	6.6	10	8.00

组件价格=(导轨每米单价×导轨长度)+(滑块单价×滑块个数)
