弹簧垫圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	销售方式	材质	表面处理	适用标准	特殊处理	类型
JT-YXZFS	PCS	S70C	镀镍	DIN 127-1987	一	标准型弹簧垫圈
JT-YXZFD	PCS	SWRH57	镀锌	DIN 127-1987	一	标准型弹簧垫圈
JT-YXZFU	PCS	SUS304	一	DIN 127-1987	一	标准型弹簧垫圈
JT-YXZFQ	PCS	65Mn（弹簧钢）	镀锌	GB/T 93-1987	一	标准型弹簧垫圈
JT-YXZFF	PCS	65Mn（弹簧钢）	发黑	GB/T 93-1987	一	标准型弹簧垫圈
JT-YXZFO	PCS	SUS304	一	GB/T 93-1987	一	标准型弹簧垫圈
JT-YXZFX	PCS	SUS316	一	GB/T 93-1987	一	标准型弹簧垫圈
JT-FBMOYXZFM	袋	SUS304	一	GB/T 93-1987	C3清洗	标准型弹簧垫圈
JT-FBMOYXZFG	袋	SUS316	一	GB/T 93-1987	C3清洗	标准型弹簧垫圈

选型参数

选型表

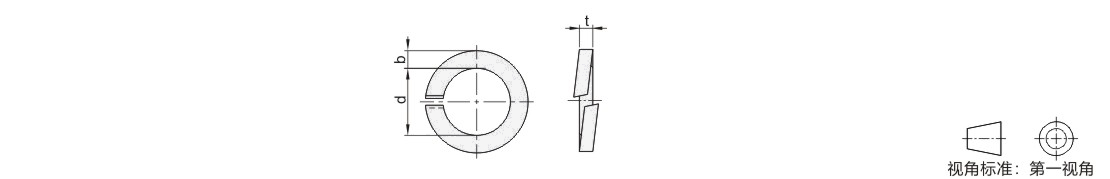

型号		d		b		t
代码	公称直径	min	max	min	max	min	max
(S70C) JT-YXZFS (SWRH57) JT-YXZFD (SUS304) JT-YXZFU	2	2.1	2.4	0.8	1.0	0.4	0.6
	2.5	2.6	2.9	0.9	1.1	0.5	0.7
	3	3.1	3.4	1.2	1.4	0.7	0.9
	4	4.1	4.4	1.4	1.6	0.8	1.0
	5	5.1	5.4	1.7	1.9	1.1	1.3
	6	6.1	6.5	2.35	2.65	1.5	1.7
	8	8.1	8.5	2.85	3.15	1.9	2.1
	10	10.2	10.7	3.3	3.7	2.05	2.35
	12	12.2	12.7	3.8	4.2	2.35	2.65
	16	16.2	17	4.8	5.2	3.3	3.7
	20	20.2	21.2	5.8	6.2	3.8	4.2
	24	24.5	25.5	6.75	7.25	4.8	5.2
	30	30.5	31.7	7.75	8.25	5.8	6.2
(弹簧钢) JT-YXZFQ JT-YXZFF	3*	3.1	3.4	0.7	0.9	0.7	0.9
	4	4.1	4.4	1.0	1.2	1.0	1.2
	5	5.1	5.4	1.2	1.4	1.2	1.4
	6	6.1	6.68	1.5	1.7	1.5	1.7
	8	8.1	8.68	2	2.2	2	2.2
	10	10.2	10.9	2.45	2.75	2.45	2.75
	12	12.2	12.9	2.95	3.25	2.95	3.25
	14	14.2	14.9	3.4	3.8	3.4	3.8
	16	16.2	16.9	3.9	4.3	3.9	4.3
	18	18.2	19.04	4.3	4.7	4.3	4.7
	20	20.2	21.04	4.8	5.2	4.8	5.2
	22	22.5	23.34	5.3	5.7	5.3	5.7
	24	24.5	25.5	5.8	6.2	5.8	6.2
	27	27.5	28.5	6.5	7.1	6.5	7.1
	30	30.5	31.5	7.2	7.8	7.2	7.8
(SUS304) JT-YXZFO (SUS316) JT-YXZFX	1.6	1.6	1.8	0.5	0.8	0.5	0.8
	2	2.1	2.35	0.42	0.58	0.42	0.58
	2.5	2.6	2.85	0.57	0.73	0.57	0.73
	3	3.1	3.4	0.7	0.9	0.7	0.9
	4	4.1	4.4	1.0	1.2	1.0	1.2
	5	5.1	5.4	1.2	1.4	1.2	1.4
	6	6.1	6.68	1.5	1.7	1.5	1.7
	8	8.1	8.68	2.0	2.2	2.0	2.2
	10	10.2	10.9	2.45	2.75	2.45	2.75
	12	12.2	12.9	2.95	3.25	2.95	3.25
	14	14.2	14.9	3.4	3.8	3.4	3.8
	16	16.2	16.9	3.9	4.3	3.9	4.3
	18	18.2	19.04	4.3	4.7	4.3	4.7
	20	20.2	21.04	4.8	5.2	4.8	5.2
	22	22.5	23.34	5.3	5.7	5.3	5.7
	24	24.5	25.5	5.8	6.2	5.8	6.2
	27	27.5	28.5	6.5	7.1	6.5	7.1
	30	30.5	31.5	7.2	7.8	7.2	7.8
	33	33.5	34.7	8.2	8.8	8.2	8.8
	36	36.5	37.7	8.7	9.3	8.7	9.3
(SUS304) JT-FBMOYXZFM (SUS316) JT-FBMOYXZFG	3	3.1	3.4	0.7	0.9	0.7	0.9
	4	4.1	4.4	1.0	1.2	1.0	1.2
	5	5.1	5.4	1.2	1.4	1.2	1.4
	6	6.1	6.68	1.5	1.7	1.5	1.7
	8	8.1	8.68	2.0	2.2	2.0	2.2
	10	10.2	10.9	2.45	2.75	2.45	2.75

JT-YXZFQ不适用带*规格。
