精密耐热快插外螺纹直接头

图片仅供参考

精密耐热快插外螺纹直接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 密封部材料	表面处理 / 主体	类型
JT-LTRFSD	黄铜	黄铜	耐热NBR	镀镍	外螺纹 ● 直接头

选型参数

选型表

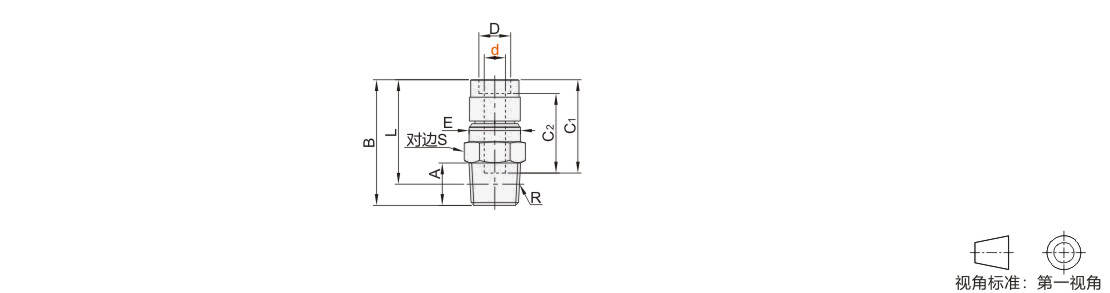

型号		公称型号	R	D	E	B	C1	C2	A	L	S	喷嘴直径	有效断面积（mm²)	重量 (g)
代码	d	公称型号	R	D	E	B	C1	C2	A	L	S	喷嘴直径	有效断面积（mm²)	重量 (g)
JT-LTRFSD	4	M5	M5	6	9.7	22.5	17.6	JT-VMPDOCSUZMPNZFZ	2.8	19.8	10	2.4	2	8
		1	R1/8		9.7	23.7			8	19.7	10	3	4.5	10
		2	R1/4		—	25.2			11	19.2	14	3	4.5	19
	6	M5	M5	8	11.8	24.4	19.5	16	2.8	21.6	12	2.4	2	12
		1	R1/8			24.8			8	20.8	12	5	11	12
		2	R1/4			26.2			11	20.1	14			17
		3	R3/8		—	27			12	20.6	17			31
	8	1	R1/8	10	13.7	29.9	20.2	17	8	25.9	14	6	20	18
		2	R1/4		13.7	28.6			11	22.6	14	7		19
		3	R3/8		—	27.5			12	21.2	17	7		29
	10	1	R1/8	12	17.5	32.8	23.2	19.5	8	28.8	17	6	23	30
		2	R1/4			32.3			11	26.3		8.5	35	27
		3	R3/8			31.8			12	25.5		9		32
		4	R1/2		—	32.9			JT-VMPDOCSUZMPNZFZ	24.7	21	9		54
	12	2	R1/4	14	20.8	38.9	26.3	23	11	32.9	21	8.5	47	51
		3	R3/8			34.9			12	28.6		11	50	45
		4	R1/2			36.9			JT-VMPDOCSUZMPNZFZ	28.7		11	50	59
