安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

D公差选择 *

P公差选择 *

安装部直径D(mm) *

定位部直径P(mm) *

1~20/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~30/0.1

导入部锥角长度E(mm) *

0.5~10/0.1

导入部倒角角度°A *

图片仅供参考

定位销锥角型内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RNMSD	标准型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RNMUD	标准型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RNMFD	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RNMXD	内螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RNMSU	标准型 / 圆型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RNMUU	标准型 / 多棱型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RNMFU	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RNMXU	内螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC, 镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RNMSQ	标准型 / 圆型	SKS3	—	—
JT-RNMUQ	标准型 / 多棱型	SKS3	—	—
JT-RNMFQ	内螺纹型 / 圆型	SKS3	—	—
JT-RNMXQ	内螺纹型 / 多棱型	SKS3	—	—
JT-RNMSX	标准型 / 圆型	SUS304	—	—
JT-RNMUX	标准型 / 多棱型	SUS304	—	—
JT-RNMFX	内螺纹型 / 圆型	SUS304	—	—
JT-RNMXX	内螺纹型 / 多棱型	SUS304	—	—
JT-RNMSL	标准型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RNMUL	标准型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RNMFL	内螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RNMXL	内螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RNMDD	标准型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RNMQD	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RNMOD	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RNMLD	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—

D或P	g6	h7	m6	p6	S
1.00~3.00	-0.002 -0.008	0 -0.010	+0.008 +0.002	+0.012 +0.006	0 -0.01
3.01~6.00	-0.004 -0.012	0 -0.012	+0.012 +0.004	+0.020 +0.012
6.01~10.00	-0.005 -0.014	0 -0.015	+0.015 +0.006	+0.024 +0.015
10.01~18.00	-0.006 -0.017	0 -0.018	+0.018 +0.007	+0.029 +0.018
18.01~30.00	-0.007 -0.020	0 -0.021	+0.021 +0.008	+0.035 +0.022

选型参数

标准型

型号				最小单位0.01	最小单位1	最小单位0.1		A	C	(W)
代码	D公差	P公差	D	P	L	B	E	A	C	(W)

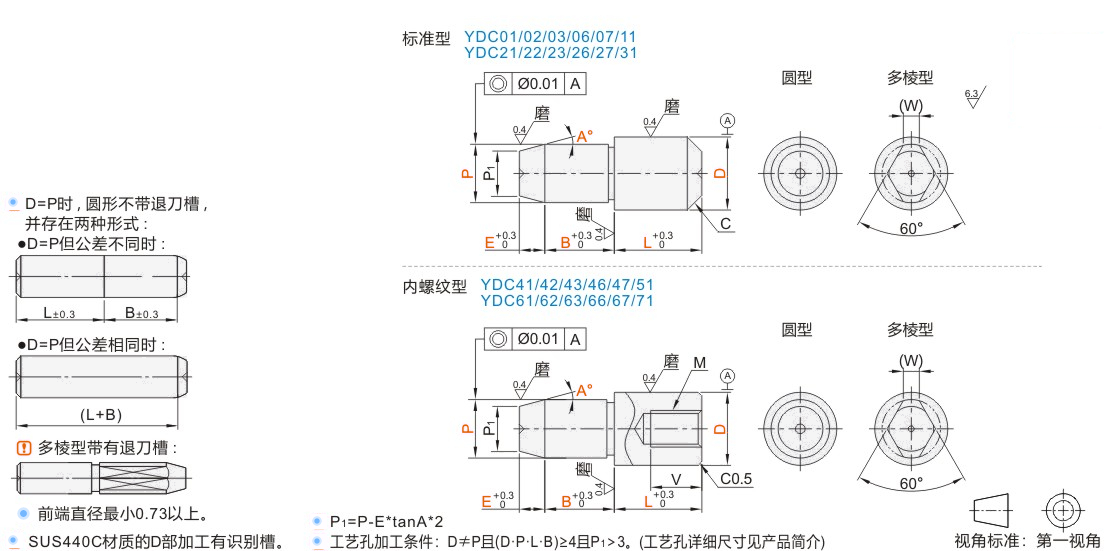

圆型 JT-RNMSD JT-RNMSX JT-RNMSU JT-RNMSL JT-RNMSQ JT-RNMDD 多棱型 JT-RNMUD JT-RNMUX JT-RNMUU JT-RNMUL JT-RNMUQ JT-RNMQD	m6 p6 g6 h7	s m6 p6 g6 h7	2	1.00~2.00	2~6	2.0~10.0	0.5~10.0	15 30 45 60	0.3	—
			3	1.00(2.00)~3.00	3~10				0.5	1
			4	1.50(2.00)~4.00	4~12				1	1
			5	2.00~5.00	5~15	2.0~15.0				1.2
			6	2.00~6.00	5~18	2.0~15.0				1.5
			8	3.00~8.00	8~22	2.0~20.0			1.5	1.8
			10	3.00~10.00	10~24	3.0~30.0			2	2.2
			12	5.00~12.00	12~26	3.0~30.0				2.5
			13	6.00~13.00	13~28	5.0~30.0				3
			16	10.00~16.00	16~35				3	4
			20	13.00~20.00	20~42				3	5

（）内P尺寸仅适用于多棱型。 P、E、A 参数需满足0＜P-2EtanA＜P。

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1		A	(W)	M	V
代码	D公差	P公差	D	P	L	B	E	A	(W)	M	V
圆型 JT-RNMFD JT-RNMFX JT-RNMFU JT-RNMFL JT-RNMFQ JT-RNMOD 多棱型 JT-RNMXD YDC76 JT-RNMXU YDC77 JT-RNMXQ JT-RNMLD	m6 p6 g6 h7	s m6 p6 g6 h7	5	3.00~5.00	8~12	2.0~15.0	0.5~10.0	15 30 45 60	1.2	M2	3
			6	4.00~6.00	8(9)~17	2.0~15.0			1.5	M3	5
			8T	6.00~8.00	11(12)~21	2.0~30.0			1.8	M4	6
			8	6.00~8.00	11(12)~21	2.0~30.0			1.8	M5	8
			10	7.00~10.00	11(12)~23	3.0~30.0			2.2	M5	8
			12	7.00~12.00	12~26	3.0~30.0			2.5	M5	8
			13	8.00~13.00	13(14)~28	5.0~30.0			3	M8	10
			16	10.00~16.00	16~35				4		12
			20	13.00~20.00	20~42				5		12

（）内L尺寸仅适用于多棱型。 P、E、A 参数需满足0＜P-2EtanA＜P。

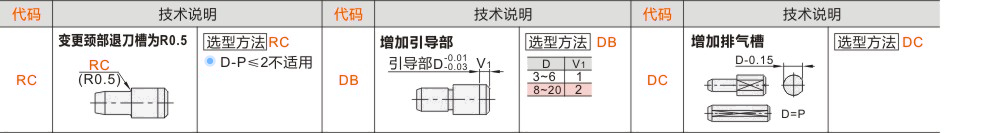

可选加工参数
