滚柱式直线导轨滑块长法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	滑轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HMQSD	高级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HMQSQ	高级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-HMQSO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HMQSX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

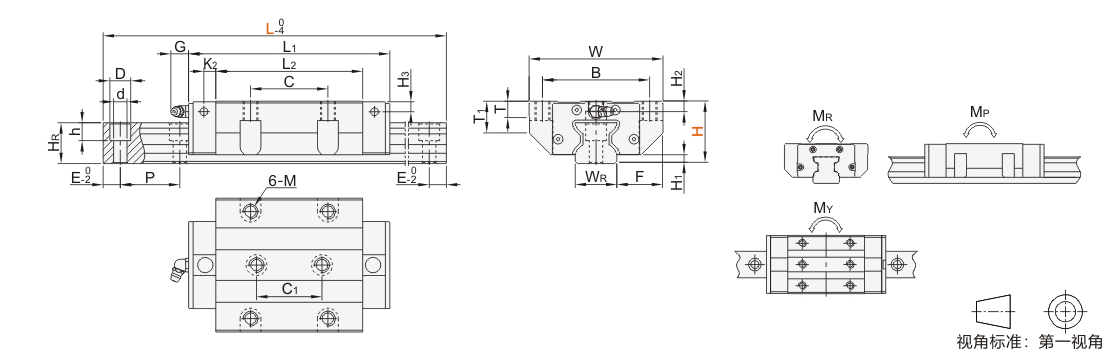

静态容许力矩，MR/MP/MY的数值请参考下表。

选型参数

选型表

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	C	C1	L1	L2	K2	G	M	T	T1
JT-HMQSD JT-HMQSQ JT-HMQSO JT-HMQSX	36	134~973	4.8	23.5	70	57	45	40	115.5	83.5	6.6	12	M8	9.5	20.2
	42	176~1295	6	31	90	72	52	44	135.2	98.7	8		M10	10	21.6
	48	176~1295	6.5	33	100	82	62	52	153.5	110.5	8		M10	12	27.5
	60	180~1702	8	37.5	120	100	80	60	189.4	141.7	10	13.5	M12	14.5	35.5
	70	206~1945	10	43.5	140	116	95	70	235.4	179.5	12		M14	17.5	41
	90	328~1977	12	53.5	170	142	110	82	300.4	230	12		M16	19.5	56

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑块尺寸		滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
H2	H3	WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
6	6	23	23.5	11	9	7	30	M6×20	36.3	82.9	0.95	1.08	1.08	0.95	3.5
7	7	28	27.5	14	12	9	40	M8×25	54	124	1.75	1.96	1.96	1.72	5
8	8	34	30.5	14	12	9	40	M8×25	73.9	169	2.85	2.94	2.94	2.45	7
10	10	45	37	20	17	14	52.5	M12×35	117.2	261.6	5.94	5.9	5.9	4.5	11.2
11	11	53	43	23	20	16	60	M14×45	172.5	378	10.28	10.6	10.6	7.9	15.6
16.5	16.5	63	52	26	22	18	75	M16×50	277	624	20.02	22.5	22.5	17.6	22.4

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L	N	E	H	L	N	E	H	L	N	E
H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E
36	134~163	5	E=[L-(N-1)×P]/2	42	616~655	16	E=[L-(N-1)×P]/2	48	1056~1095	27	E=[L-(N-1)×P]/2
	164~193	6			656~695	17			1096~1135	28
	194~223	7			696~735	18			1136~1175	29
	224~253	8			736~775	19			1176~1215	30
	254~283	9			776~815	20			1216~1255	31
	284~313	10			816~855	21			1256~1295	32
	314~343	11			856~895	22		60	180~232	4
	344~373	12			896~935	23			233~284	5
	374~403	13			936~975	24			285~337	6
	404~433	14			976~1015	25			338~389	7
	434~463	15			1016~1055	26			390~442	8
	464~493	16			1056~1095	27			443~494	9
	494~523	17			1096~1135	28			495~547	10
	524~553	18			1136~1175	29			548~599	11
	554~583	19			1176~1215	30			600~652	12
	584~613	20			1216~1255	31			653~704	13
	614~643	21			1256~1295	32			705~757	14
	644~673	22		48	176~215	5			758~809	15
	674~703	23			216~255	6			810~862	16
	704~733	24			256~295	7			863~914	17
	734~763	25			296~335	8			915~967	18
	764~793	26			336~375	9			968~1019	19
	794~823	27			376~415	10			1020~1072	20
	824~853	28			416~455	11			1073~1124	21
	854~883	29			456~495	12			1125~1177	22
	884~913	30			496~535	13			1178~1229	23
	914~943	31			536~575	14			1230~1282	24
	944~973	32			576~615	15			1283~1334	25
42	176~215	5			616~655	16			1335~1387	26
	216~255	6			656~695	17			1388~1439	27
	256~295	7			696~735	18			1440~1492	28
	296~335	8			736~775	19			1493~1544	29
	336~375	9			776~815	20			1545~1597	30
	376~415	10			816~855	21			1598~1649	31
	416~455	11			856~895	22			1650~1702	32
	456~495	12			896~935	23		70	206~265	4
	496~535	13			936~975	24			266~325	5
	536~575	14			976~1015	25			326~385	6
	576~615	15			1016~1055	26		/

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L	N	E	H	L	N	E
H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E
70	386~445	7	E=[L-(N-1)×P]/2	90	328~402	5	E=[L-(N-1)×P]/2
	446~505	8			403~477	6
	506~565	9			478~552	7
	566~625	10			553~627	8
	626~685	11			628~702	9
	686~745	12			703~777	10
	746~805	13			778~852	11
	806~865	14			853~927	12
	866~925	15			928~1002	13
	926~985	16			1003~1077	14
	986~1045	17			1078~1152	15
	1046~1105	18			1153~1227	16
	1106~1165	19		90	1228~1302	17
	1166~1225	20			1303~1377	18
	1226~1285	21			1378~1452	19
	1286~1345	22			1453~1527	20
	1346~1405	23			1528~1602	21
	1406~1465	24			1603~1677	22
	1466~1525	25			1678~1752	23
	1526~1585	26			1753~1827	24
	1586~1645	27			1828~1902	25
	1646~1705	28			1903~1977	26
	1706~1765	29		/
	1766~1825	30
	1826~1885	31
	1886~1945	32

P：螺钉孔间距离

E：螺钉中心孔至端面距离

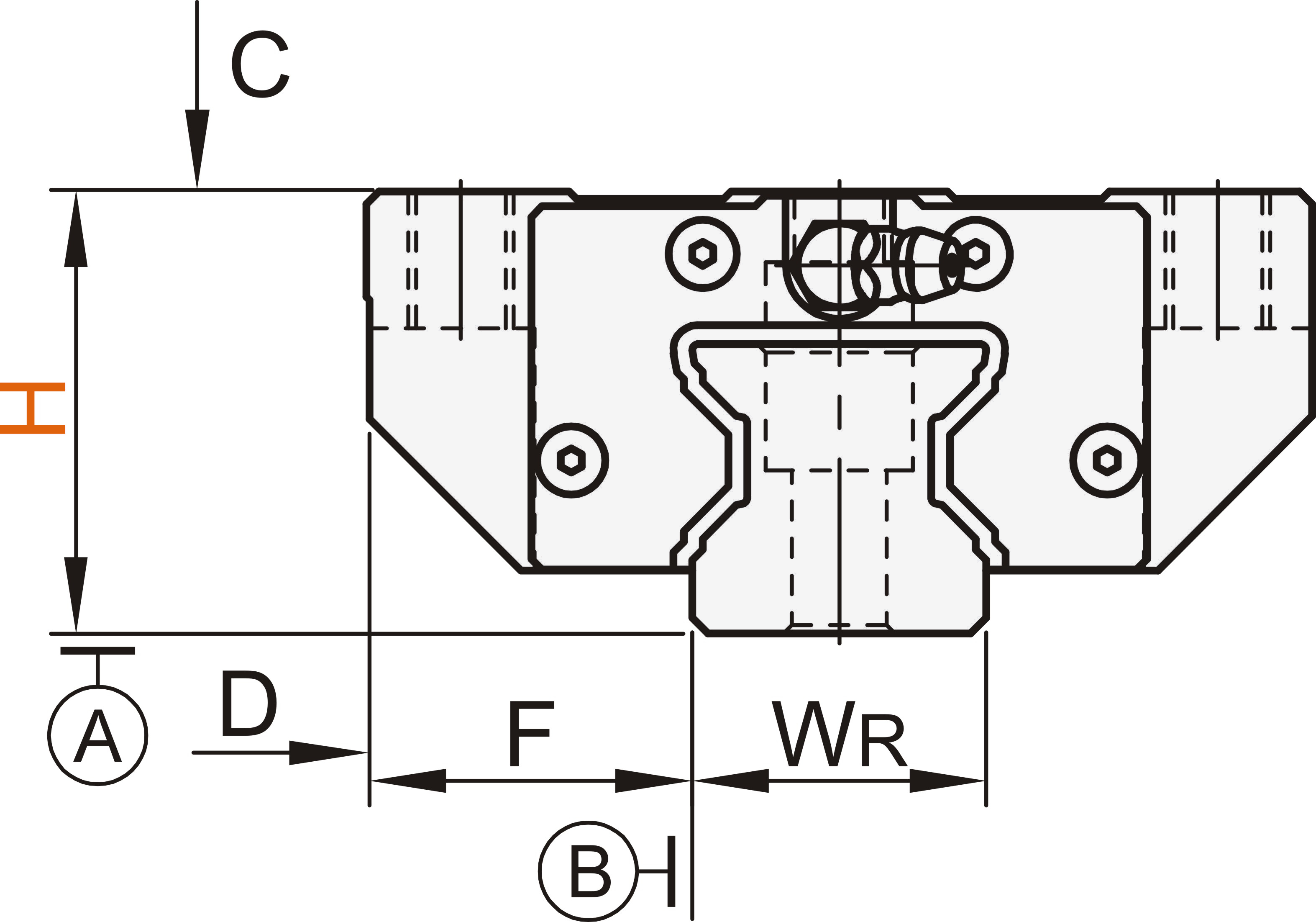

精度基准

尺寸精度		高级						精密级
尺寸精度		36	42	48	60	70	90	36	42	48	60	70	90
单滑块	高度H的容许尺寸误差	±0.04	±0.04	±0.04	±0.05	±0.05	±0.07	0 -0.04	0 -0.04	0 -0.04	0 -0.05	0 -0.05	0 -0.07
单滑块	宽度F的容许尺寸误差	±0.04	±0.04	±0.04	±0.05	±0.05	±0.07	0 -0.04	0 -0.04	0 -0.04	0 -0.05	0 -0.05	0 -0.07
双滑块	高度H的相互误差	0.015	0.015	0.015	0.015	0.015	0.02	0.007	0.007	0.007	0.007	0.007	0.01
双滑块	宽度F的相互误差	0.015	0.015	0.015	0.02	0.02	0.025	0.007	0.007	0.007	0.01	0.01	0.015
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看
