防跑偏平皮带（接驳型）
图片仅供参考
收藏 分享

防跑偏平皮带（接驳型）

产品属性： 类型 特殊功能带 产品特性 防跑偏导条型 输送面摩擦系数 无 种类筛选 平皮带
产品型号： 请点击左侧选项进行选型
代码
用途
材质
/ A表面		材质
/ B背面		花纹
/ A表面		花纹
/ B背面		颜色
厚度
容许应力
kg/cm
最小
滑轮直径
连续使用
温度(℃)
包边
JT-VGVSD平面用聚氨酯聚酯亚光布纹绿色1.4830-15~80√
JT-VGVMD平面用聚氨酯聚酯平滑浸泡布绿色1.4830-15~80√
JT-VGVMU平面用聚氨酯聚酯平滑浸泡布墨绿色0.9425-15~80√
JT-VGVMQ平面用聚氨酯聚酯平滑浸泡布白色0.9425-15~80√
JT-VGVDD平面用聚酯聚酯平滑布纹白色1.3840-15~80×
JT-VGVMF滑动用聚酯聚酯细纹理浸泡布绿色0.6425-15~80×
JT-VGVMO滑动用聚酯聚酯细纹理浸泡布白色0.6425-15~80×
JT-VGVMX滑动用聚酯聚酯细纹理浸泡布白色1.3840-15~80×
JT-VGVGD倾斜用软质聚氨酯聚酯竖条纹浸泡布绿色1.4435-15~80√
JT-VGVGQ电子用导电性聚氨酯聚酯平滑浸泡布黑色0.8425-15~80√
JT-VGVGF耐油用聚氯乙烯聚酯亚光浸泡布深藏青色0.8425-15~80√
JT-VGVUD耐油用耐油聚氨酯聚酯平滑浸泡布藏青色1.4830-15~80√
EME95非粘接聚氨酯聚酯平滑浸泡布白色0.8425-15~80√
JT-VGVGX保持型热塑性聚氨酯聚酯帆布粗纹理浸泡布绿色1.0850-15~80√
JT-VGVGL防静电带导电性聚氨酯聚酯帆布平滑浸泡布黑色1.4840-15~100√


包边/激光打孔详见可选加工参数。

选型参数

 选型表

型号
皮带周长L(m)
最小单位0.001m
代码皮带宽度W
最小单位1mm
JT-VGVSD JT-VGVGD
JT-VGVDD JT-VGVGQ
JT-VGVMD JT-VGVGF
JT-VGVMU JT-VGVUD
JT-VGVMQ EME95
JT-VGVMF JT-VGVGX
JT-VGVMO JT-VGVGL
JT-VGVMX		50~740.5~20
75 ~99
100~124
125~149
150~199
200~249
249~299
300~349
350~399
400~449
450~500

尺寸公差表

 平皮带不含片基带尺寸公差

● 厚度公差

厚度
(mm)		主体
公差		搭接齿接
~1±0.1-0.2~+0.7±0.2
1.1~1.5±0.2-0.2~+0.5±0.3
2.1~2.5±0.3
2.6~3.0-0.3~+0.5
3.1~3.5-0.4~+0.5
3.6~4.0±0.4-0.4~+0.6±0.4
4.1~4.5-0.4~+0.7
4.6~±0.5

● W公差

宽度(mm)公差
(mm)
起止
310±0.5
1199±1
100400±2
401600±3
601800±4
8011800±5
18012500±6

● L公差

长度(mm)
不加导条
公差
(mm)		加导条
公差
起止
—2000±10±15
20017000±20±25
7001—±0.3%±0.35%

适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。

张紧力调整技术指引

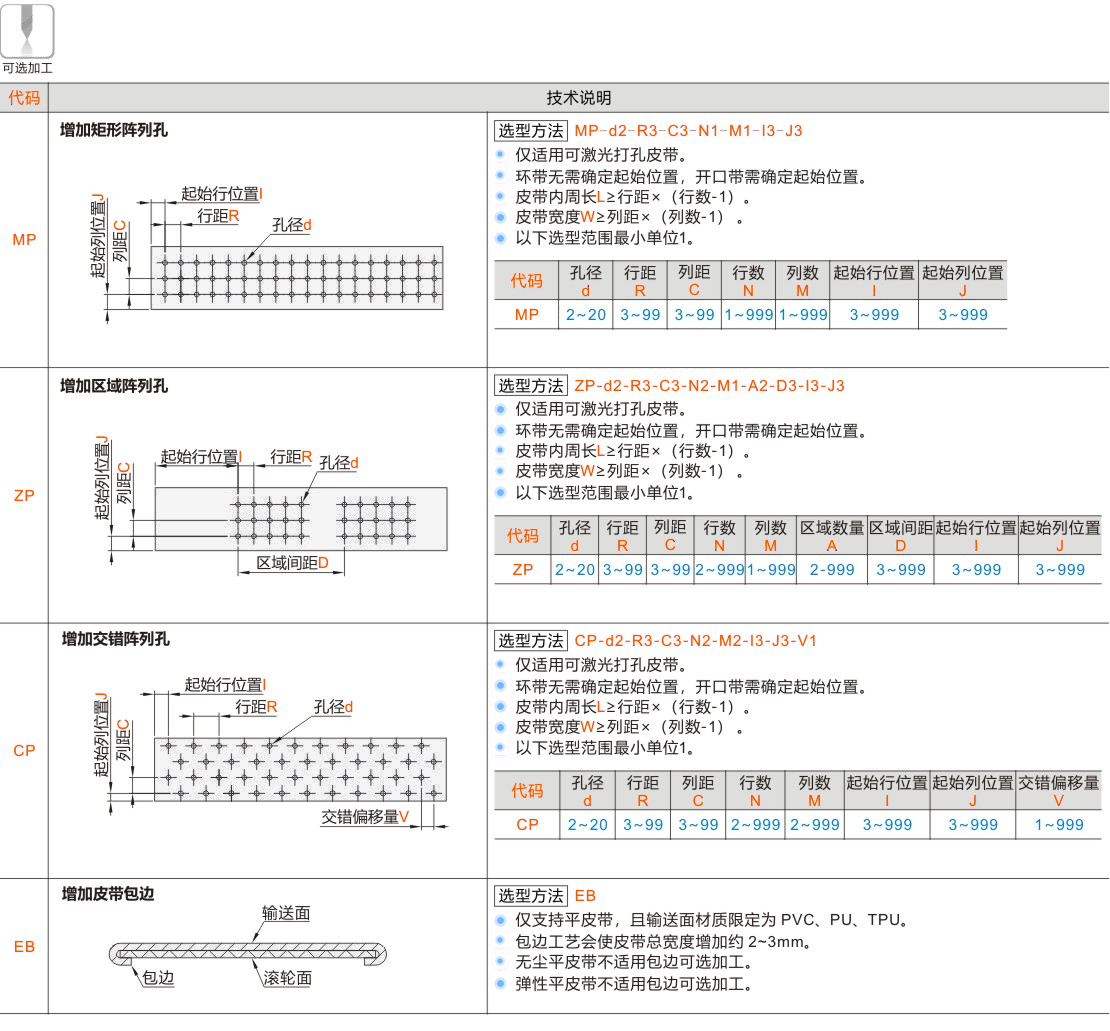

包边/激光打孔可选加工参数
