①卡爪

代码	材质	表面处理	硬度	类型
JT-FAMSD	SS400	无电解镀镍	渗碳淬火40~45HRC	普通型
JT-FAMDD	SUS304	—	—	普通型
JT-FAMUD	MC尼龙	—	—	普通型

②弹簧

代码	材质	表面处理
R(软)	SUS304-WPB	—
Y(硬)	SUS304-WPB	—

③底座

代码	主体		附件(销)
代码	材质	表面处理	材质	表面处理
LK TK MK BK PK	SS400	无电解镀镍	S45C	无电解镀镍
LU TU BU MU	SUS304	—	SUS304	—

本产品由①卡爪+②弹簧+③底座组合而成，选择以下各部件装配后出货。

①卡爪		②弹簧	③底座
JT-FAMSD	28S 28C 20S 20C	R Y	BK PK
JT-FAMSD JT-FAMUD	14S 14C 10S 10C 7S 7C 7SA 7CA		LK TK BK MK PK
JT-FAMDD JT-FAMUD	10S 10C		LU TU BU MU

选型参数

选型表

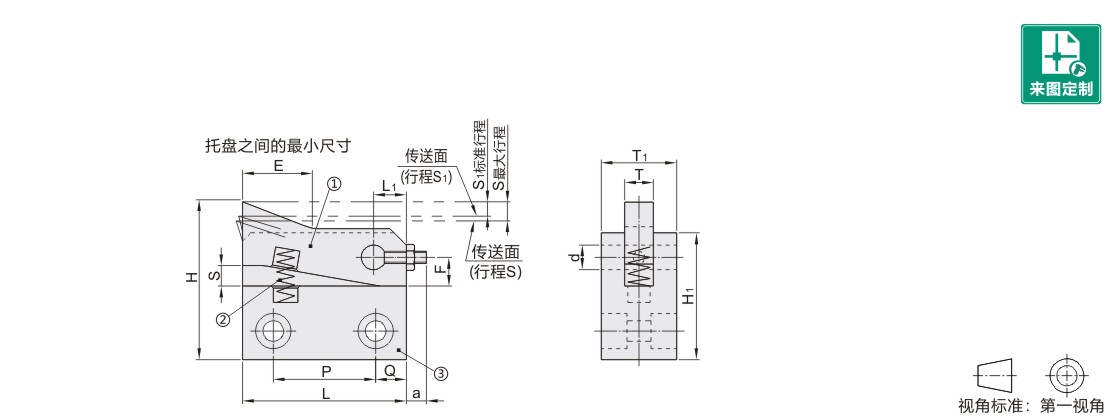

型号		②弹簧	③底座		T	T1	d	H	H1	L	P	Q	a	S	S1
代码	①卡爪	②弹簧	③底座		T	T1	d	H	H1	L	P	Q	a	S	S1
JT-FAMSD (SS400) JT-FAMUD (MC尼龙)	7S 7C	R 软 Y 硬	LK	侧面孔型(螺栓孔型)	7	12	6	29	22.5	30	20	5	2.5	5	3
			MK	侧面孔型(螺孔型)
			BK	底部螺孔型
			PK	π型				20.5	14
	7SA 7CA		LK	侧面孔型(螺栓孔型)				38	31	40	25	7.5	2
			MK	侧面孔型(螺孔型)
			BK	底部螺孔型
			PK	π型
JT-FAMSD (SS400) JT-FAMDD (SUS304) JT-FAMUD (MC尼龙)	10S 10C		LK*	侧面孔型(螺栓孔型)	10	19							2.5
			TK*	侧面孔型(通孔型)
			MK*	侧面孔型(螺孔型)
			BK*	底部螺孔型
			PK*	π型
			(LU)	侧面孔型(螺栓孔型)
			(TU)	侧面孔型(通孔型)
			(MU)	侧面孔型(螺孔型)
			(BU)	底部螺孔型
	14S 14C		LK*	侧面孔型(螺栓孔型)	14	25	8	55.5	43	55	35	10		10	5
			TK*	侧面孔型(通孔型)
			MK*	侧面孔型(螺孔型)
			BK*	底部螺孔型
			PK*	π型				66.5	54
JT-FAMSD (SS400)	20S 20C		BK	底部螺孔型	20	38	10	63	49	65	40	12.5	4.5
	20S 20C		PK	π型	20	38	10	78	64	65	40	12.5	4.5
	28S 28C		BK	底部螺孔型	28	50	12	83	64	80	50	15	7	12	7
	28S 28C		PK	π型	28	50	12	101	82	80	50	15	7	12	7

带*规格不适用JT-FAMDD。
带()内的规格不适用JT-FAMSD。

技术参数

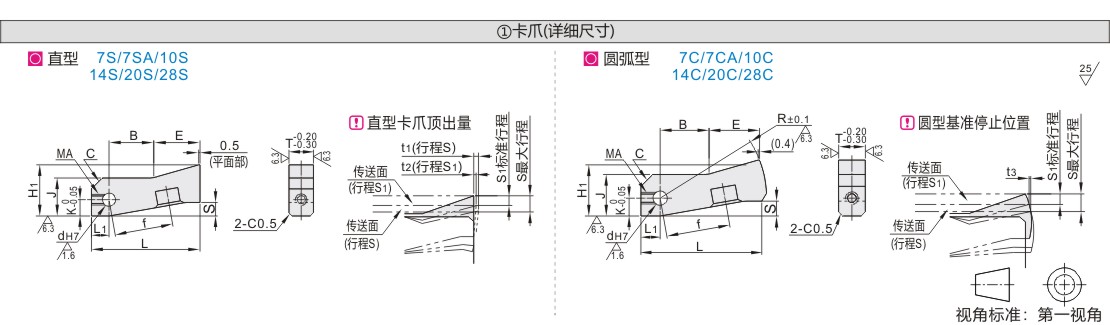

型号		T	L		L1	B	S	E		R	H1	J	K	MA	d	f	C	t1	t2	t3
代码	卡爪	T	直型	圆弧型	L1	B	S	直型	圆弧型	R	H1	J	K	MA	d	f	C	t1	t2	t3
JT-FAMSD JT-FAMDD JT-FAMUD	7S 7C	7	30	31.5	7.5	7.5	5	15	13.9	24	16	10	5	M3*	6	15.7	3	1.8	1.2	0.7
	7SA 7CA	7	40	41.5	8	15		17	15.9	33.5	20	14	7	M3*		21	4	1.6	1	0.5
	10S 10C	10	40	41.5	8	15		17	15.9	33.5	20	14	7	M4*		21	4	1.6	1	0.5
	14S 14C	14	55	57	10	12.4	10	32.6	30	47	30.5	19	10	M4*	8	35.8	5	3.3	2	0.8
	20S 20C	20	65	66.5	12.5	18.5	11	34	30.4	54	33	21	10	M5	10	40	7	3.4	2	1.5
	28S 28C	28	80	82.5	15	30	13	35	30.5	67.5	45	30	15	M6	12	50	9	4.5	2.8	1.8

*JT-FAMUD为插入螺纹套。

②弹簧(详细负载)
代码			负载(计算值)N
			装配		行程3		行程5(7)		行程10(12)
			弹簧上部	工件导块前端部	弹簧上部	工件导块前端部	弹簧上部	工件导块前端部	弹簧上部	工件导块前端部
7S 7C	软	R	0.4	0.3	1.1	0.7	1.5	1.0	—	—
7S 7C	硬	Y	1.4	1.0	2.4	1.6	2.9	2.0
7SA 7CA	软	R	0.3	0.2	1.0	0.7	1.5	1.0
7SA 7CA	硬	Y	1.7	1.1	2.6	1.7	3.1	2.1
10S 10C	软	R	0.3	0.2	1.0	0.7	1.5	1.0
10S 10C	硬	Y	1.8	1.2	2.6	1.7	3.2	2.1
14S 14C	软	R	0.9	0.7	1.3	1.1	1.7	1.3	2.4	1.9
14S 14C	硬	Y	2.6	2.1	3.1	2.5	3.5	2.8	4.3	3.5
20S 20C	软	R	2.3	1.8	—	—	3.0	2.4	3.8	3.0
20S 20C	硬	Y	3.6	2.8			4.5	3.5	5.5	4.3
28S 28C	软	R	3.7	2.6			5.2	4.0	6.3	4.8
28S 28C	硬	Y	4.9	3.4			6.7	5.2	8.0	6.2

以上负载为参考值，仅供参考

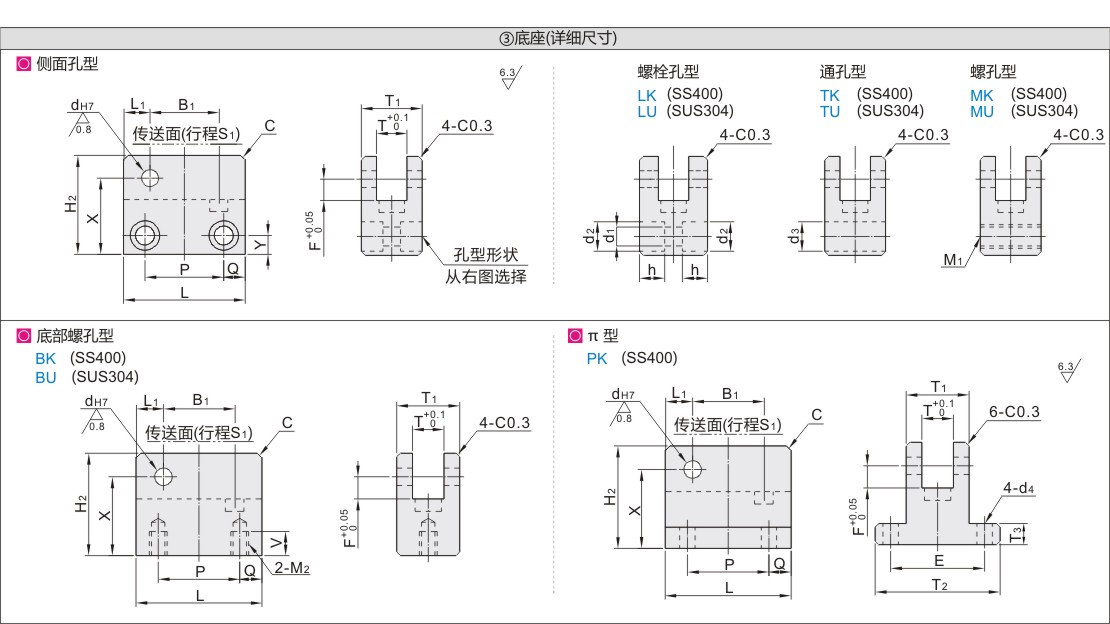

型号		T	T1	L	P	Q	L1	B1	H2	X	F	d	C	侧面孔型						底部螺孔型		π型
适用卡爪	底座	T	T1	L	P	Q	L1	B1	H2	X	F	d	C	Y	d1	d2	h	d3	M1	M2	V	d4	E	T2	T3
7S 7C	LK	7	12	30	20	5	7.5	16	22.5	18	5	6	3	7	5.5	—	—	—	—	—	—	—	—	—	—
	MK												2.5	7	—				M5	—	—
	BK													—					—	M5	6
	PK								14	9.5				—						—	—	4.5	20	28	5
7SA 7CA	LK			40	25	7.5	8	21.5	31	25	7		3	7	6.6							—	—	—	—
	MK													7	—				M6
	BK													—					—	M6	9
	PK													—						—	—	5.5	22	32	6
10S 10C	LK LU	10	19											7	6.6	11	7	—				—	—	—	—
	TK TU														—	—	—	9
	MK MU																	—	M6
	BK BU													—					—	M6	9
	PK													—					—	—	—	5.5	30	40	6
14S 14C	LK	14	25	55	35	10	10	36.5	43	35	10	8	4	10	9	14	8.5	—	—			—	—	—	—
	TK														—	—	—	12	—
	MK																	—	M8
	BK													—					—	M8	12
	PK								54	46										—	—	9	42	60	12
20S 20C	BK	20	38	65	40	12.5	12.5	40.7	49	40		10	5							M10	15	—	—	—	—
20S 20C	PK	20	38	65	40	12.5	12.5	40.7	64	55		10								—	—	9	58	75	16
28S 28C	BK	28	50	80	50	15	15	51.4	64	53	15	12								M12	20	—	—	—	—
28S 28C	PK	28	50	80	50	15	15	51.4	82	71	15	12								—	—	11	70	90	19
