夹持型同步轮 S3M/S5M/S8M

图片仅供参考

夹持型同步轮 S3M/S5M/S8M

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 带轮	材质 / 法兰	表面处理	附件	类型
JT-VNBSD	铝合金	铝合金	本色阳极氧化	1个内六角圆柱头螺钉 (SUS304)	夹持型

特点：易于定位，只需紧固螺栓即可连接轴。

轴孔内有时可能未进行表面处理，齿槽尺寸会因齿数不同而略有差异。
"可选加工"见同步轮产品简介(适用FC可选加工)。

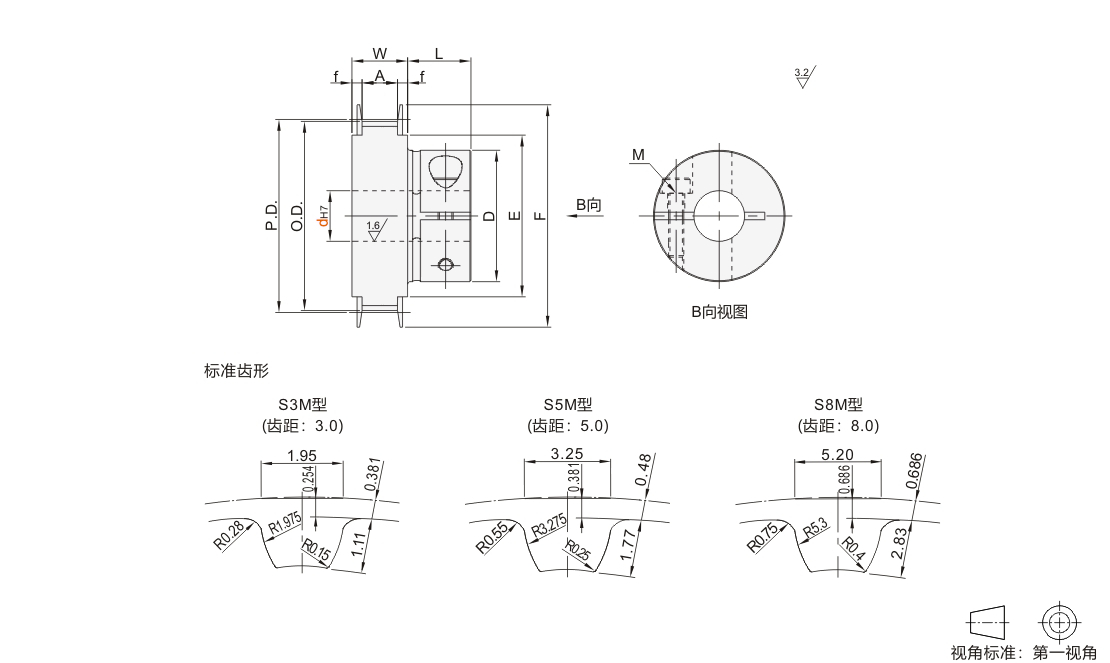

选型参数

S3M型

型号		带轮类型	轴孔规格dH7	P.D.	O.D.	D	F	E	L	f	带轮公称宽度		夹紧螺栓
代码	齿数	带轮类型	轴孔规格dH7	P.D.	O.D.	D	F	E	L	f	A	W	M-长度	紧固扭矩(N·m)
JT-VNBSD	24	S3M060 S3M100	4	22.92	22.16	13	25	16	9	2	皮带宽度6 S3M060 A：7 W：11 皮带宽度10 S3M100 A：11 W：15		M2-8	0.4
	26		4	24.83	24.JT-VMPSLCSFZMPNZFZ		28	18
	28		4	26.74	25.98		30	20
	30		6 8	28.65	27.89	20	32	23					M2.5-8
	32		6 8	30.56	29.8	20	35	25					M2.5-8
	36		6 8	34.38	33.62	26	40	28	12.5				M3-10	1.5
	40		8 10	38.2	37.44	26	44	32	12.5				M3-10	1.5
	44		8 10	42.02	41.25	31	48	36	14				M4-14	3.5
	48		8 10 11 12	45.84	45.JT-VMPSLCSFZMPNZFZ	33	50	38
	50		8 10 11 12 13 14	47.75	46.98	36	52	40
	60		8 10 11 12 13 14 15 16	57.3	56.53	41	61	46	15.5				M5-16	6

S5M型

型号		带轮类型	轴孔规格dH7	P.D.	O.D.	D	F	E	L	f	带轮公称宽度		夹紧螺栓
代码	齿数	带轮类型	轴孔规格dH7	P.D.	O.D.	D	F	E	L	f	A	W	M-长度	紧固扭矩(N·m)
JT-VNBSD	24	S5M100 S5M150	8 10	38.2	37.24	26	45	30	12.5	2.5	皮带宽度10 S5M100 A：11 W：16 皮带宽度15 S5M150 A：17 W：22		M3-10	1.5
	25		8 10	39.79	38.83	26	45	30	12.5				M3-10	1.5
	26		8 10	41.38	40.42	31	48	35	14				M4-14	3.5
	28		8 10	44.56	43.6		48	35
	30		10	47.75	46.79		52	36
	32		10 11 12 13 14	50.93	49.97	36	55	40
	34		10 11 12 13 14 15 16	54.11	53.15	41	61	45	15.5				M5-16	6
	36		10 11 12 13 14 15 16	57.3	56.34	41	61	45
	40		10 11 12 13 14 15 16 17 18 19	63.66	62.7	46	67	50
	44		12 13 14 15 16 17 18 19	70.03	69.JT-VMPSLCSFZMPNZFZ	46	74	58	15.5				M5-16	6
	44		20 21 22 23 24	70.03	69.JT-VMPSLCSFZMPNZFZ	55	74	58	16.5				M6-20	12
	48		12 13 14 15 16 17 18 19	76.39	75.43	46	83	63	15.5				M5-16	6
	48		20 21 22 23 24 25	76.39	75.43	55	83	63	16.5				M6-20	12
	50		12 13 14 15 16 17 18 19	79.58	78.62	46	87	67	15.5				M5-16	6
	50		20 21 22 23 24 25	79.58	78.62	55	87	67	16.5				M6-20	12
	60		12 13 14 15 16 17 18 19	95.49	94.53	46	99	80	15.5				M5-16	6
	60		20 21 22 23 24 25	95.49	94.53	55	99	80	16.5				M6-20	12

S8M

型号		带轮类型	轴孔规格dH7	P.D.	O.D.	D	F	E	L	f	带轮公称宽度		夹紧螺栓
代码	齿数	带轮类型	轴孔规格dH7	P.D.	O.D.	D	F	E	L	f	A	W	M-长度	紧固扭矩(N·m)
JT-VNBSD	20	S8M150 S8M250	12 13 14	50.93	49.56	36	58	40	14	2.5	皮带宽度15 S8M150 A：17 W：22 皮带宽度25 S8M250 A：28 W：33		M4-14	3.5
	22		12 13 14 15 16	56.02	54.65	41	61	45	16				M5-16	6
	24		12 13 14 15 16 17 18 19	61.12	59.74	46	67	50
	25		12 13 14 15 16 17 18 19	63.66	62.29		70	56
	28		15 16 17 18 19	71.3	69.93		80	60
	28		20 21 22 23 24 25	71.3	69.93	55	80	60	17				M6-20	12
	30		15 16 17 18 19	76.39	75.02	46	87	67	16				M5-16	6
	30		20 21 22 23 24 25	76.39	75.02	55			17				M6-20	12
	32		18 19	81.49	80.12	46			16				M5-16	6
	32		20 21 22 23 24 25	81.49	80.12	55			17				M6-20	12
	34		18 19	86.58	85.21	46	95	75	16				M5-16	6
	34		20 21 22 23 24 25	86.58	85.21	55	95	75	17				M6-20	12
	36		18 19	91.67	90.3	46	99	80	16				M5-16	6
	36		20 21 22 23 24 25	91.67	90.3	55	99	80	17				M6-20	12

容许扭矩(S3M型)

带轮类型	齿数	轴孔规格 d	容许扭矩 (N·m)
S3M	24 26 28	4	0.16
	30 32	6	0.95
	30 32	8	2.6
	36	6	0.95
	36	8	2.6
	40	8	2.6
	40	10
	44	8
	44	10
	48	8
		10
		11
		12
	50	8
		10
		11
		12
		13
		14	7.6
	60	8	2.6
		10
		11
		12
		13
		14	7.6
		15
		16

容许扭矩(S5M型)

带轮类型	齿数	轴孔规格 d	容许扭矩 (N·m)
S5M	24 25	8	2.6
	24 25	10
	26 28	8
	26 28	10
	30	10
	32	10
		11
		12
		13
		14	7.6
	34 36	10	2.6
		11
		12
		13
		14	7.6
		15
		16
	40	10	2.6
		11
		12
		13
		14	7.6
		15
		16
		17
		18
		19
	44 48 50 60	12	2.6
		13	2.6
		14	7.6
		15
		16
		17
		18
		19
		20	48
		21	48
		22	66
		23	66
		24	95
		25	95

容许扭矩(S8M型)

带轮类型	齿数	轴孔规格 d	容许扭矩 (N·m)
S8M	20	12	2.6
		13	2.6
		14	7.6
	22	12	2.6
		13	2.6
		14	7.6
		15
		16
	24 25	12	2.6
		13	2.6
		14	7.6
		15
		16
		17
		18
		19
	28 30	15	7.6
		16
		17
		18
		19
		20	48
		21	48
		22	66
		23	66
		24	95
		25	95
	32 34 36	18	7.6
		19	7.6
		20	48
		21	48
		22	66
		23	66
		24	95
		25	95

可选加工参数
