异径旋转型支柱固定夹

图片仅供参考

异径旋转型支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件 / 内六角圆柱头螺钉	附件 / 紧定螺钉	类型
JT-PNGUD	SS400	发黑	TAC01	TAY21	异径旋转型
JT-PNGUU	SS400	喷细砂无电解镀镍	TAC21	TAY22	异径旋转型
JT-PNGFD	A6063	黑色阳极氧化	TAC01	TAY21	异径旋转型
JT-PNGXD	SUS304	—	TAC21	TAY22	异径旋转型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

DH7/VH7公差和垂直度均为开口槽加工前的公差。

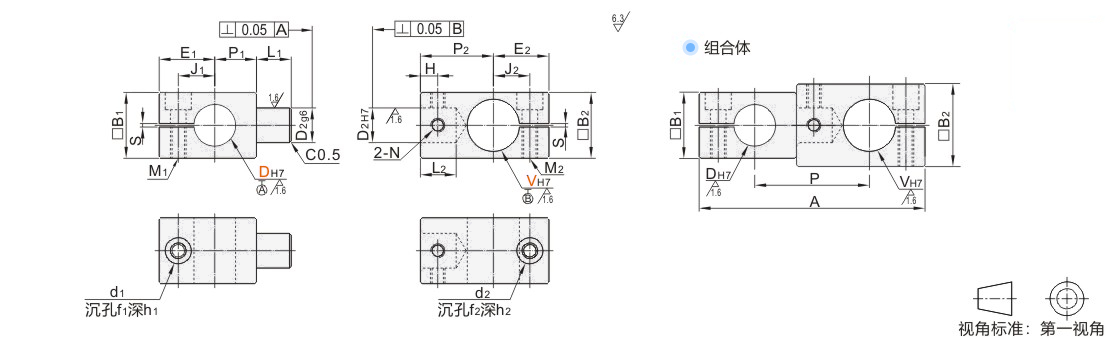

选型参数

选型表

型号			VH7		D2			A	B1	B2	P	P1	P2	L1	L2	E1	E2	H	J1	J2	M1	M2	N	d1	d2	f1	f2	h1	h2	S
代码	DH7		VH7		尺寸	g6	H7	A	B1	B2	P	P1	P2	L1	L2	E1	E2	H	J1	J2	M1	M2	N	d1	d2	f1	f2	h1	h2	S
JT-PNGUD JT-PNGUU JT-PNGFD JT-PNGXD	8	+0.015 0	10	+0.015 0	5	-0.004 -0.012	+0.012 0	47.5	12	13	21	7	14	6	6.3	12	14.5	3	7.5	9.5	M3	M4	M3	3.5	4.5	6	7.5	3	5	1~1.3
	8		12	+0.018 0				50	12	15	22	7	15			12	16		7.5	10.5	M3			3.5		6		3
	10		12	+0.018 0				53.5	13	15	24	9	15			13.5	16		9.5	10.5	M4			4.5		7.5		5
	15	+0.018 0	20	+0.021 0	10	-0.005 -0.014	+0.015 0	71.5	19	25	36	12	24	10	10.3	16.5	19	5	11	13.5			M4
	15	+0.018 0	25					77	19	30	38	12	26			16.5	22.5		11	16.5		M5	M5		5.5		9		5.5
	20	+0.021 0	25					82.5	25	30	41	15	26			19	22.5		13.5	16.5		M5	M5		5.5		9		5.5

螺钉附件

D-V			内六角圆柱头螺钉				紧定螺钉
D-V			JT-PNGUD/JT-PNGFD		JT-PNGUU/JT-PNGXD		JT-PNGUD/JT-PNGFD		JT-PNGUU/JT-PNGXD
8-10			对应代码 TAC01	M3×8/M4×8 各1个	对应代码 TAC21	M3×8/M4×8 各1个	对应代码 TAY21	M3×4 2个	对应代码 TAY22	M3×4 2个
8-12				M3×8/M4×10 各1个		M3×8/M4×10 各1个		M3×4 2个		M3×4 2个
10-12				M4×8/M4×10 各1个		M4×8/M4×10 各1个		M3×4 2个		M3×4 2个
15-20				M4×12/M4×20 各1个		M4×12/M4×20 各1个		M4×6 2个		M4×6 2个
15-25				M4×12/M5×20 各1个		M4×12/M5×20 各1个		M5×10 2个		M5×10 2个
20-25				M4×20/M5×20 各1个		M4×20/M5×20 各1个		M5×10 2个		M5×10 2个
