还有0项未选择重置

选择代码

代码参数

材质

表面处理

轮毂

选型参数

皮带中心所在分度圆直径A(mm) *

适用皮带半径R(mm) *

通孔孔径H(mm) *

3~20/1

带螺纹孔孔径P(mm) *

3~20/1

键槽孔孔径N(mm) *

8~20/1

键槽孔孔径C(mm) *

图片仅供参考

圆皮带滑轮 U型槽螺丝固定

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

键槽的详细尺寸详情请在怡合达网站搜索查看。

内六角圆柱头螺钉和紧定螺钉详情请在怡合达网站搜索查看。

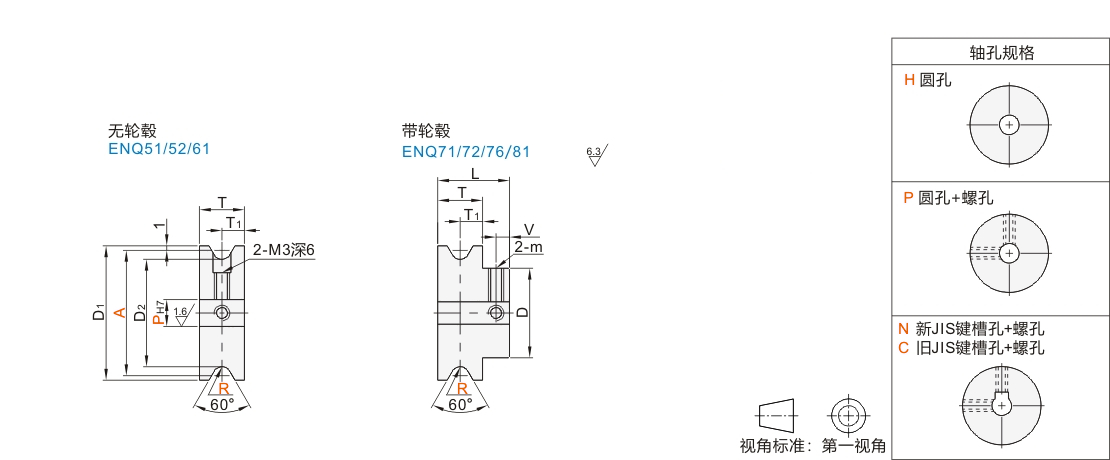

选型参数

选型表

型号		R	轴孔规格·内径选择			D1	D2	T	T1	L	V	D	m	适用皮带直径
型号			最小单位1		选择
代码	A		H·P(H7)	N(新JIS)	C(旧JIS)
JT-VZELD JT-VZELU JT-VZELX JT-VZEMD	15	1	3~7	—	—	17	13	5	2.5	11	3	12	M3	2
	20		3~12	—		22	18					16
	30			8·10		32	28					20
	40			8·10		42	38					20
无轮毂 JT-VZEOD JT-VZEOU JT-VZEXD 带轮毂 JT-VZELD JT-VZELU JT-VZELX JT-VZEMD	20	1.5	3~12	8		22	17	10	5	16	3	16	M3	3
	30		4~12	8·10		32	27					20
	40		4~12	8·10		42	37					20
	45		4~20	8~20 (8~15)	10	47	42			20	5	25	M4
	60		4~20	8~20 (8~15)	10	62	57			20	5	25	M4
	18	2	4~12	8	—	20	14	10	5	16	3	16	M3	4
	23			8·10		25	19					20
	28					30	24
	30					32	26
	40					42	36
	45		4~20	8~20 (8~15)	10	47	41			20	5	25	M4
	48					50	44
	60					62	56
	80					82	76
	28	2.5	4~12	8·10	—	30	23	10	5	16	3	20	M3	5
	40		4~20	8~20 (8~15)	10	42	35			20	5	25	M4
	48					50	43
	50					52	45
	60					62	55
	75					77	70
	80					82	75
	28	3	4~12	8·10	—	30	22	10	5	16	3	20	M3	6
	38		4~12	8·10	—	40	32			20	5	20	M4
	48		4~20	8~20 (8~15)	10	50	42					25
	50					52	44
	58					60	52
	60					62	54
	75					77	69
	80					82	74
	95					97	89
	100					102	94
	50	4		8~20	10 12 15	52	42	12	6	24	6	30	M4 (M5) ※	8
	60					62	52
	80					82	72
	100					102	92
	120					122	112
	60	5				62	50	15	7.5	27	6	30	M4 (M5) ※	10
	80					82	70
	100					102	90
	120					122	110
	140					142	130

轴孔规格N( )规格内为带轮毂型尺寸。 ※ 轴孔直径15以上时，其m为（）内尺寸。

可选加工参数

暂未上传文档资料

圆皮带滑轮 U型槽 螺丝固定
