梅花式联轴器心轴型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 调整环	表面处理 / 主体	附件	类型
JT-NVFUD	铝合金	聚氨酯	本色阳极氧化	内六角圆柱头螺钉	一端螺钉夹紧另一端衬套固定

需求为零背隙时，使用实心梅花垫。
使用环境温度高于30℃时，请依据使用环境对应温度修正系数调整额定扭矩与最大扭矩。
嵌入型轴套不能与键槽配合使用，嵌入型部分滑动扭矩为基准核定出的额定扭矩。

选型参数

选型表

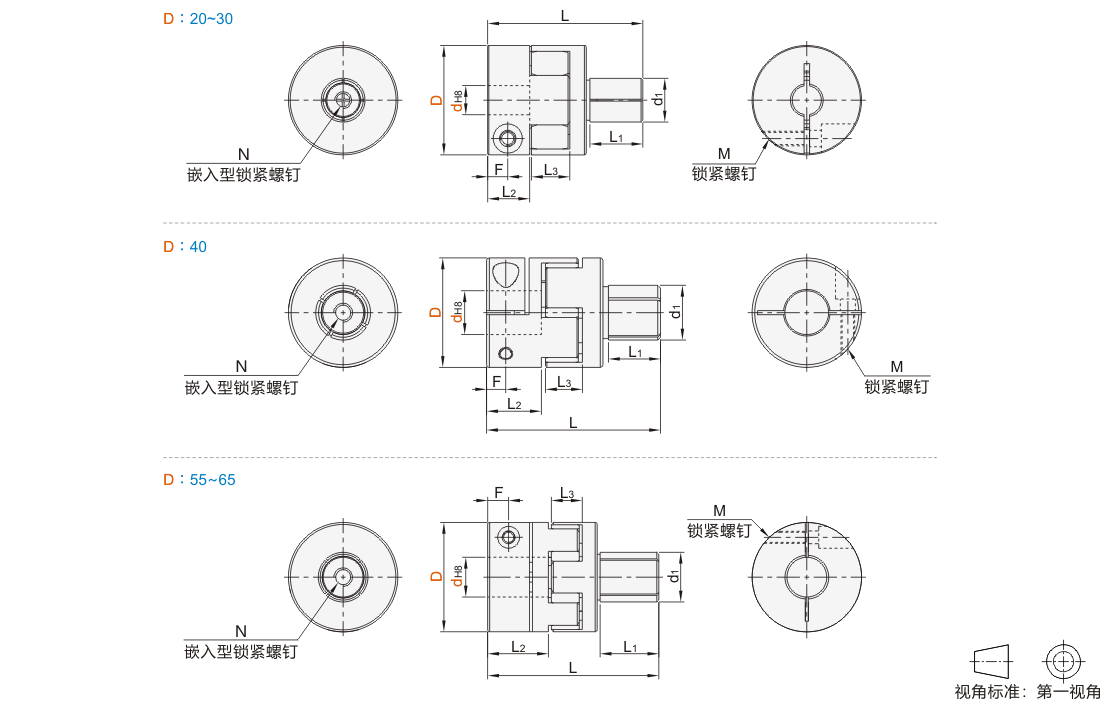

型号		d	L	L1	L2	L3	F	d1	锁紧螺钉
代码	D	d	L	L1	L2	L3	F	d1	M	锁紧扭矩 (N ·m)
JT-NVFUD	20	4 5 6 6.35 7 8 9 9.525 10	36.5	11	10	9	5	10	M3	1.5
	25	5 6 6.35 7 8 9 9.525 10 11 12	42.5	15.5	11.5	10.5	5.8	10	M3	1.5
	30	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	42.5	15.5	11.5	11	5.5	12	M4	3.4
	40	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	63.5	21	13.5	13.5	7	20	M5	7.0
	55	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	86	31	30.5	15.5	10.5	25	M6	14.0
	65	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	99	37	36	16.5	11.5	35	M8	30.0

型号		嵌入型锁紧螺钉		额定扭矩 (N ·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量(g)
代码	D	N	锁紧扭矩(N·m)	额定扭矩 (N ·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
JT-NVFUD	20	M3	1.2	5	15000	1.09×10⁻⁶	51.6	0.JT-VMPSLCSFZMPNZFZ	1	-0.4~+1.0	20
	25	M3	1.2	7	13000	4.7×10⁻⁶	220	0.JT-VMPSLCSFZMPNZFZ			30
	30	M4	3.5	7.5	10000	9.3×10⁻⁶	170	0.08			46
	40	M6	10	35	8500	5.6×10⁻⁵	1500	0.06		-0.5~+1.2	136
	55	M8	20	80	6500	1.2×10⁻⁴	3000	0.09		-0.5~+1.4	310
	65	M10	40	180	5500	1.7×10⁻⁴	6500	0.1		-0.6~+1.5	400

嵌入型轴套的d1尺寸如需要非标尺寸时，具体请咨询我司工作人员。惯性力矩和重量按最大孔计算。

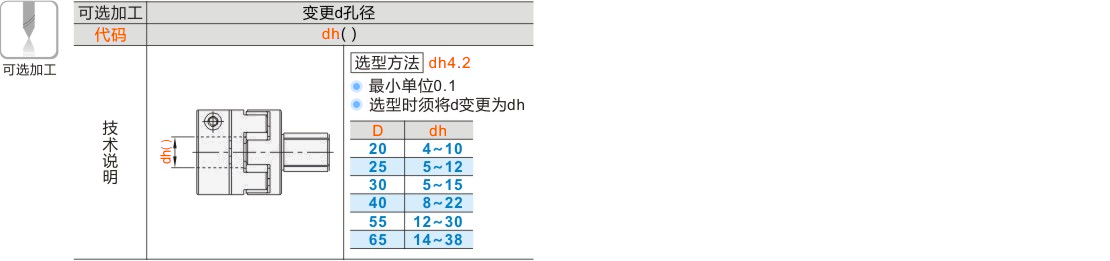

可选加工参数

暂未上传文档资料

梅花式联轴器 心轴型
