内六角圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YBMSD	粗牙	ML40Cr	发黑	12.9	标准型 ● 全牙/半牙
JT-YBMSF	粗牙	ML40Cr	发黑	12.9	标准型 ● 全牙
JT-YBMSX	细牙	ML40Cr	发黑	12.9	标准型 ● 全牙/半牙

高品质代码：TAC07，SCM345材质，详情怡合达网站搜索TAC07。

通用标准：DIN 912-1983、GB/T 70.1-2000

选型参数

选型表

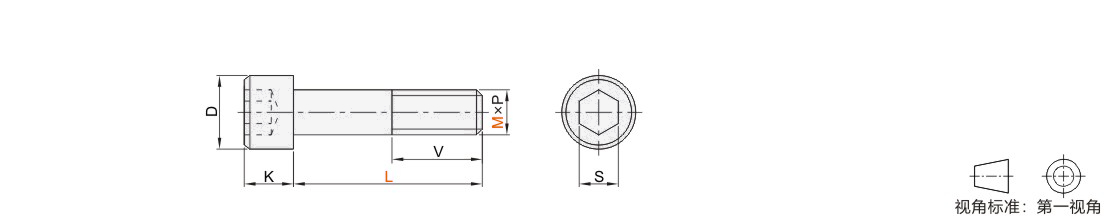

型号		L	V	P	D		K		S
代码	M	L	V	螺距	max	min	max	min	max	min
JT-YBMSD	2	3 4 5 6 8 10 12 14 16 20	全牙	0.4	3.98	3.62	2	1.86	1.56	1.52
	2.5	4 5 6 8 10 12 16 18 20 25 30		0.45	4.68	4.32	2.5	2.36	2.06	2.02
	2.6	4 5 6 8 10 12 16 18 20 25 30		0.45	4.68	4.32	2.5	2.36	2.06	2.02
	3	4 5 6 6.5 8 10 12 14 16 18 20 22 25		0.5	5.68	5.32	3	2.86	2.58	2.52
	3	30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	18	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	5 6 8 10 12 14 16 18 20 22 25	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
	4	30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	20	0.7	7.22	6.78	4	3.82	3.08	3.02
	5	6 8 10 12 14 16 18 20 22 25	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
	5	30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150	22	0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 14 16 18 20 22 25 30	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	6	35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150	24	1	10.22	9.78	6	5.7	5.14	5.02
	8	10 12 14 16 18 20 22 25 30 35	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
	8	40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200	28	1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 18 20 22 25 30 35 40	全牙	1.5	16.27	15.73	10	9.64	8.175	8.025
	10	45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 260	32	1.5	16.27	15.73	10	9.64	8.175	8.025
	12	16 20 25 30 35 40 45 50	全牙	1.75	18.27	17.73	12	11.57	10.175	10.025
	12	55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250	36	1.75	18.27	17.73	12	11.57	10.175	10.025
	14	25 30 35 40 45 50 55	全牙	2	21.33	20.67	14	13.57	12.212	12.032
	14	60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 180 190 200 210 220 230 240 250	40	2	21.33	20.67	14	13.57	12.212	12.032
	16	25 30 35 40 45 50 55 60	全牙	2	24.33	23.67	16	15.57	14.212	14.032
	16	65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 180 190 200 210 220 230 240 250 260 270 280 290 300	44	2	24.33	23.67	16	15.57
	18	30 35 40 45 50 55 60 65	全牙	2.5	27.33	26.67	18	17.57
	18	70 75 80 85 90 95 100 110 120 125 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300	48	2.5	27.33	26.67	18	17.57
	20	30 35 40 45 50 55 60 65 70 75	全牙	2.5	30.33	29.67	20	19.48	17.23	17.05
	20	80 85 90 95 100 110 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350	52	2.5	30.33	29.67	20	19.48
	22	30 35 40 45 50 55 60 65 70 75	全牙	2.5	33.39	32.61	22	21.48
	22	80 85 90 95 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350	56	2.5	33.39	32.61	22	21.48
	24	40 45 50 55 60 65 70 75 80 85	全牙	3	36.39	35.61	24	23.48	19.275	19.065
	24	90 95 100 110 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 600	60	3	36.39	35.61	24	23.48	19.275	19.065
JT-YBMSF	3	30 35 40 45 50	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	30 35 40 45 50		0.7	7.22	6.78	4	3.82	3.08	3.02
	5	30 35 40 45 50 55 60 65 70 75 80 90 100		0.8	8.72	8.28	5	4.82	4.095	4.02
	6	35 40 45 50 55 60 65 70 75 80 90 100		1	10.22	9.78	6	5.7	5.14	5.02
	8	40 45 50 55 60 65 70 75 80 90 100 110 120 130 140 150		1.25	13.27	12.73	8	7.64	6.14	6.02
	10	45 50 55 60 65 70 75 80 90 100 110 120 130 140 150		1.5	16.27	15.73	10	9.64	8.175	8.025
	12	55 60 65 70 75 80 90 100 110 120 130 140 150		1.75	18.27	17.73	12	11.57	10.175	10.025
	14	60 65 70 75 80 90 100 110 120 130 140 150		2	21.33	20.67	14	13.5	12.212	12.032
	16	65 70 75 80 90 100 110 120 130 140 150 160 170 180 190 200		2	24.33	23.67	16	15.57	14.212	14.032
	18	70 75 80 90 100 110 120 130 140 150		2.5	27.33	26.67	18	17.57	14.212	14.032
	20	80 90 100 110 120 130 140 150 160 170 180 190 200		2.5	30.33	29.67	20	19.48	17.23	17.05
	24	90 100 110 120 130 140 150 160 170 180 190 200		3	36.39	35.61	24	23.48	19.275	19.065
JT-YBMSX	6	10 12 16 20 25 30	全牙	0.75	10.22	9.78	6	5.7	5.14	5.02
	6	35 40 45 50	24	0.75	10.22	9.78	6	5.7	5.14	5.02
	8	12 16 20 25 30 35	全牙	1	13.27	12.73	8	7.64	6.14	6.02
	8	40 45 50 55 60 65 70 80 90 100	28		13.27	12.73	8	7.64	6.14	6.02
	10A	20 25 30 35 40 45	全牙		16.27	15.73	10	9.64	8.175	8.025
	10A	50 60 65 70 75 80 90 100	32		16.27	15.73	10	9.64	8.175	8.025
	12	16 20 25 30 35 40 45 50	全牙	1.5	18.27	17.73	12	11.57	10.175	10.025
	12	55 60 65 70 75 80 85 90 100	36		18.27	17.73	12	11.57	10.175	10.025
	14	25 30 35 40 45 50 55	全牙		21.33	20.67	14	13.57	12.212	12.032
	14	60 65 70 75 80 85 90 100	40		21.33	20.67	14	13.57	12.212	12.032
	16	25 30 35 40 45 50 55 60	全牙		24.33	23.67	16	15.57	14.212	14.032
	16	65 70 75 80 90 100 110 120 130 140 150	44		24.33	23.67	16	15.57
	18	40 45 50 55 60 65	全牙		27.33	26.67	18	17.57
	18	70 75 80 90 100 110 120 140 150	48		27.33	26.67	18	17.57
	20	40 45 50 55 60 65 70 75	全牙		30.33	29.67	20	19.48	17.23	17.05
	20	80 85 90 100 110 120 130 140 150	52		30.33	29.67	20	19.48
	22	50 55 60 65 70 75	全牙		33.39	32.61	22	21.48
	22	80 90 100 110 120 130 140 150	56		33.39	32.61	22	21.48
	24A	50 55 60 65 70 75 80	全牙		36.39	35.61	24	23.48	19.275	19.065
	24A	90 100 110 120 130 140 150	60		36.39	35.61	24	23.48	19.275	19.065
