H7型双耳环U型铰链座

图片仅供参考

H7型双耳环U型铰链座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-UHFLD	S45C	发黑	紧定螺钉2个 (SUS304) (仅H7带螺孔型)	双耳环 U型 ● W、H尺寸指定型 ● H7型
JT-UHFLU	S45C	无电解镀镍	紧定螺钉2个 (SUS304) (仅H7带螺孔型)	双耳环 U型 ● W、H尺寸指定型 ● H7型
JT-UHFLX	SUS304	—	紧定螺钉2个 (SUS304) (仅H7带螺孔型)	双耳环 U型 ● W、H尺寸指定型 ● 无油衬套型
JT-UHFMD	S45C	发黑	紧定螺钉2个 (SUS304) (仅H7带螺孔型)	双耳环 U型 ● W、H尺寸指定型 ● H7带螺孔型

选型参数

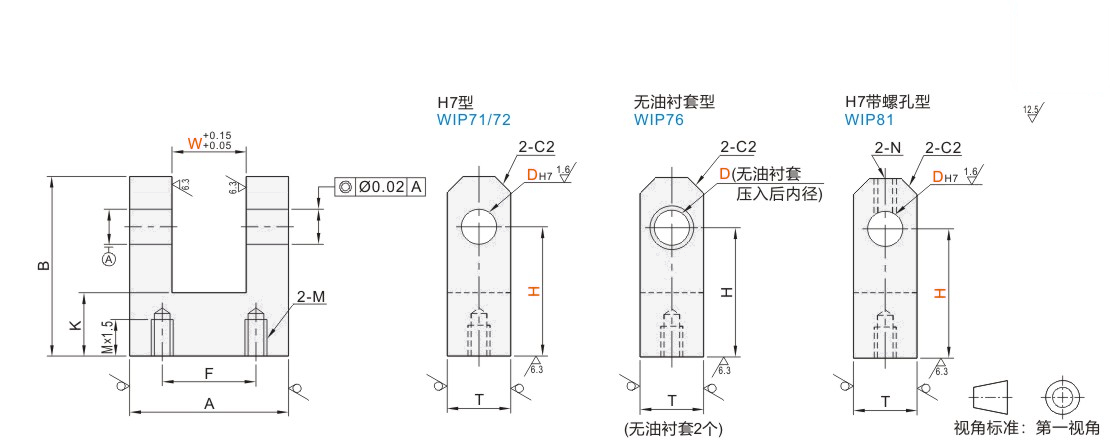

型号			W 最小单位1	H 最小单位5	A	F	B	K	T	M (粗牙螺纹)
代码	DH7		W 最小单位1	H 最小单位5	A	F	B	K	T	M (粗牙螺纹)
JT-UHFLD JT-UHFLU	2	+0.010 0	3~5	15~20	13	7	H+3	10	6	M3
	3	+0.010 0	3~6	20~25	16	8	H+5		9
	4	+0.012 0	4~8	20~25	19	11	H+5		9
	5		5~10	25~30	25	16	H+6	12	12	M4
	6		6~12	25~30	32	20	H+8	12	12	M4
	8	+0.015 0	8~16	30~40	38	26	H+8	14	16	M5
	10	+0.015 0	10~18		50	38	H+10		16
	12	+0.018 0	12~18						19
	13		13~24						19
	14		14~24	35~45		36	H+12	15	22	M6
	15		15~24
	16		16~24
	20	+0.021 0	20~30	40~50	65	47	H+14	18	25	M8
	25	+0.021 0	25~35	40~50	65	47	H+17	18	30	M8

JT-UHFLX

型号			W 选择	H	A	F	B	K	T	M (粗牙螺纹)
代码	D	D公差（参考）	W 选择	H	A	F	B	K	T	M (粗牙螺纹)
WIP61	4	+0.062 0	8 9	20	19	11	H+5	10	9	M3
	5	+0.065 0	9 10 12	25	25	16	H+6	12	12	M4
	6		10 12 15	25	32	20	H+8	12	12	M4
	8		15 16	30	38	26	H+8	14	16	M5
	10		15 16 18		50	38	H+10		16
	12	+0.068 0	15 16 20		50	38	H+10		19

JT-UHFLX使用无油衬套型号及数量

D	W		型号							数量
4	8		OFV01-d4-L5							2
4	9		OFV01-d4-L4							2
5	9		OFV01-d5-L6							2
	10		OFV01-d5-L6							2
	12		OFV01-d5-L5							2
6	10		OFV01-d6-L10							2
	12		OFV01-d6-L8							2
	15		OFV01-d6-L6							2
8	15		OFV01-d8-L10							2
8	16		OFV01-d8-L10							2
10	15		OFV01-d10-L15							2
	16		OFV01-d10-L15							2
	18		OFV01-d10-L15							2
12	15		OFV01-d12-L15							2
	16		OFV01-d12-L15							2
	20		OFV01-d12-L12							2

JT-UHFMD

型号			W 最小单位1	H 最小单位5	A	F	B	K	T	M (粗牙螺纹)	N
代码	D_H7		W 最小单位1	H 最小单位5	A	F	B	K	T	M (粗牙螺纹)	N
JT-UHFMD	3	+0.010 0	3~6	20~25	16	8	H+5	10	9	M3	M3
	4	+0.012 0	4~8	20~25	19	11	H+5	10	9	M3	M3
	5		5~10	25~30	25	16	H+6	12	12	M4	M4
	6		6~12	25~30	32	20	H+8	12	12	M4
	8	+0.015 0	8~16	30~40	38	26	H+8	14	16	M5
	10	+0.015 0	10~18		50	38	H+10		16
	12	+0.018 0	12~18						19		M5
	13		13~24						19
	14		14~24	35~45		36	H+12	15	22	M6
	15		15~24
	16		16~24								M6
	20	+0.021 0	20~30	40~50	65	47	H+14	18	25	M8
	25	+0.021 0	25~35	40~50	65	47	H+17	18	30	M8

H7带螺孔时须满足（A-W）/2≥N+2。
