选型参数

安装部直径D(mm) *

定位部直径P(mm) *

3~20/0.01

L *

8~42/1

B *

2~30/0.1

图片仅供参考

锥角内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RMRSD	P尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RMRUD	P尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RMRFD	P. L . B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RMRXD	P. L . B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RMRSU	P尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RMRUU	P尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RMRFU	P. L . B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RMRXU	P. L . B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RMRSQ	P尺寸指定型 / 圆型	SKS3	—	—
JT-RMRUQ	P尺寸指定型 / 多棱型	SKS3	—	—
JT-RMRFQ	P. L . B尺寸指定型 / 圆型	SKS3	—	—
JT-RMRXQ	P. L . B尺寸指定型 / 多棱型	SKS3	—	—
JT-RMRSX	P尺寸指定型 / 圆型	SUS304	—	—
JT-RMRUX	P尺寸指定型 / 多棱型	SUS304	—	—
JT-RMRFX	P. L . B尺寸指定型 / 圆型	SUS304	—	—
JT-RMRXX	P. L . B尺寸指定型 / 多棱型	SUS304	—	—
—	P尺寸指定型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
—	P尺寸指定型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RMRFL	P. L . B尺寸指定型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RMRXL	P. L . B尺寸指定型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RMRDD	P尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RMRQD	P尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RMROD	P. L . B尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RMRLD	P. L . B尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	—

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介)
P₁=P-E*tan15*2

选型参数

P尺寸指定型

型号			最小单位0.01	L	B	E	(W)	M	V
代码	Dg6		P	L	B	E	(W)	M	V

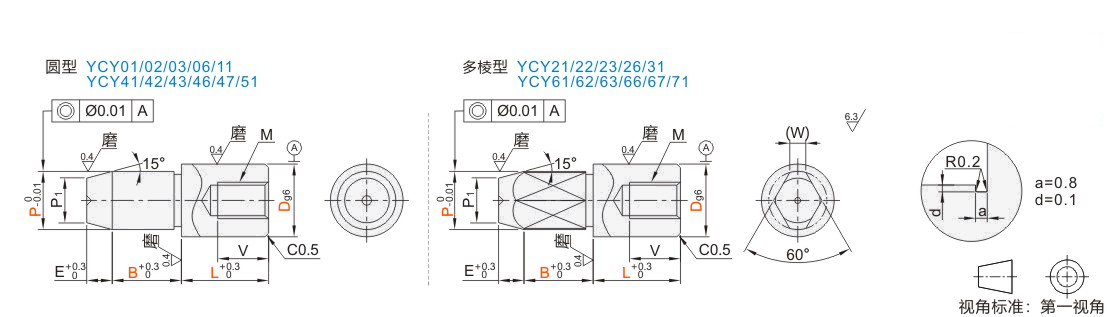

圆型多棱型 JT-RMRSD JT-RMRUD JT-RMRSU JT-RMRUU JT-RMRSQ JT-RMRUQ JT-RMRSX JT-RMRUX JT-RMRDD JT-RMRQD	5	-0.004 -0.012	3.00~5.00	10	5	2	1.2	M2	3
	6T		4.00~6.00				1.5	M2.6	4
	6		4.00~6.00				1.5	M3	5
	8T	-0.005 -0.014	6.00~8.00	15	6	3	1.8	M4	6
	8		6.00~8.00		6		1.8	M5	8
	10		7.00~10.00		8		2.2
	12	-0.006 -0.017	7.00~12.00				2.5
	13		8.00~13.00	22		4	3	M8	12
	16		10.00~16.00	22	10		4
	20	-0.007 -0.020	13.00~20.00	30	10		5

P.L.B尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	E	(W)	M	V
代码	Dg6		P	L	B	E	(W)	M	V
圆型多棱型 JT-RMRFD JT-RMRXD JT-RMRFU JT-RMRXU JT-RMRFQ JT-RMRXQ JT-RMRFX JT-RMRXX JT-RMRFL JT-RMRXL JT-RMROD JT-RMRLD	5	-0.004 -0.012	3.00~5.00	8~12	2.0~10.0	2	1.2	M2	3
	6	-0.004 -0.012	4.00~6.00	8(9)~18	2.0~15.0	2	1.5	M3	5
	8T	-0.005 -0.014	6.00~8.00	11(12)~21	2.0~30.0	3	1.8	M4	6
	8		6.00~8.00	11(12)~21	2.0~30.0		1.8	M5	8
	10T		7.00~10.00	8(12)~23	3.0~30.0		2.2	M4	6
	10		7.00~10.00	11(12)~23			2.2	M5	8
	12T	-0.006 -0.017	7.00~12.00	8(12)~23			2.5	M4	6
	12		7.00~12.00	12~26			2.5	M5	8
	13T		8.00~13.00	10(14)~23	5.0~30.0	4	3	M6	9
	13		8.00~13.00	13(14)~28			3	M8	10
	16T		10.00~16.00	10(14)~26			4	M6	9
	16		10.00~16.00	16~35			4	M8	12
	20T	-0.007 -0.020	13.00~20.00	12(18)~32			5	M6	9
	20	-0.007 -0.020	13.00~20.00	20~42			5	M8	12

( )内L尺寸适用于多棱型。

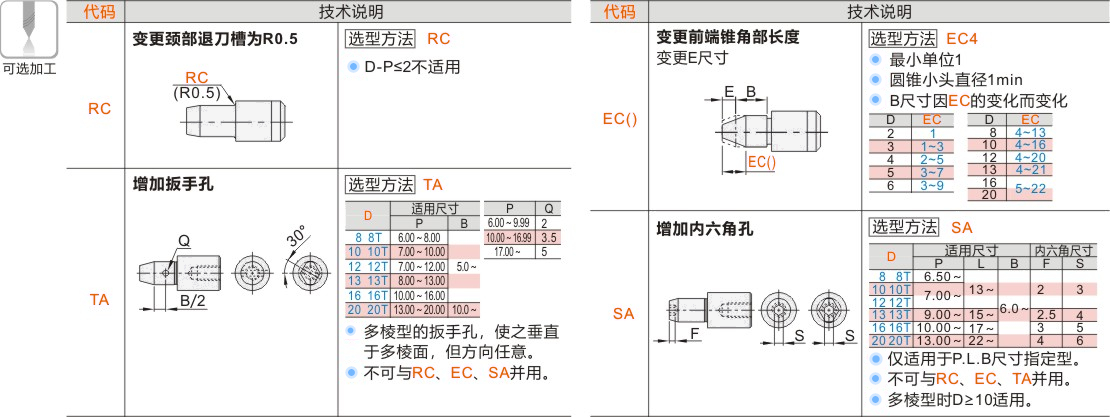

可选加工参数
