快插接头 T型 Y型外螺纹

图片仅供参考

快插接头 T型 Y型外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-TTQSD	PBT	黄铜	PBT	外螺纹 ● T型接头
JT-TTQDD	PBT	黄铜	PBT	外螺纹 ● Y型接头

选型参数

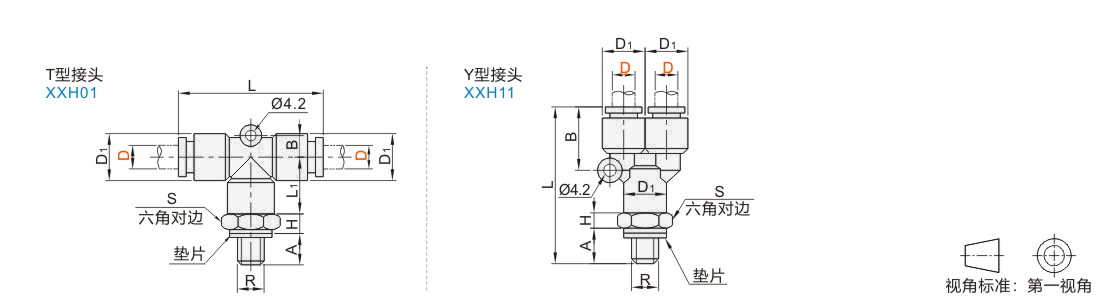

T型接头

型号		公称型号	颜色	R	A	H	S	D1	L	L1	B
代码	D	公称型号	颜色	R	A	H	S	D1	L	L1	B
JT-TTQSD	4	M5	A 白色 B 黑色	M5	3.6	3	12	10.9	38	15	6.4
	4	1		R1/8	7	4	12	10.9	38	15	6.4
	6	2		R1/4	10	5	14	10.9	38	15	6.4
		M5		M5	3.6	4		13.2	39.4	16.4	6.3
		M6		M6	4.5
		1		R1/8	7
		2		R1/4	10
		3		R3/8	10.5	5	17
	8	1		R1/8	7	4		15.9	45.8	19.7	7.2
		2		R1/4	10	5
		3		R3/8	10.5	5
	10	1		R1/8	7	4	19	18.8	52.5	22.4	7.4
		2		R1/4	10	5
		3		R3/8	10.5	5
		4		R1/2	14	6	22
	12	2		R1/4	10	5		21.4	56.5	24.4	8.5
		3		R3/8	10.5	5
		4		R1/2	14	6
	16	2*		R1/4	10.5	5.5		26.5	68	32	10
		3		R3/8	10.5	6	27	27.2	67.8	28.9
		4		R1/2	14	6	27	27.2	67.8	28.9

带*的规格仅适用颜色A(白色)。

Y型接头

型号		公称型号	颜色	R	A	H	S	D1	L	B
代码	D	公称型号	颜色	R	A	H	S	D1	L	B
JT-TTQDD	4	M5	A 白色 B 黑色	M5	3.6	3	12	10.9	38.7	18
		1		R1/8	7	4	12		41.7
		2		R1/4	10	5	14		45.7
		3*		R3/8	11	6		11	49.5
	6	M5		M5	3.6	4		13.2	43.7	20
		1		R1/8	7	4			44.6
		2		R1/4	10	5			48.7
		3		R3/8	10.5	5	17		48.6
	8	1		R1/8	7	4		15.8	50.1	24
		2		R1/4	10	5			54.7
		3		R3/8	10.5	5			55.1
	10	1		R1/8	7	4	19	18.9	54.8	27.4
		2		R1/4	10	5			59
		3		R3/8	10.5	5			59.3
		4		R1/2	14	6	22		63.8
	12	2		R1/4	10	5		21.3	62.2	29.9
		3		R3/8	10.5	5			63
		4		R1/2	14	6			67.2

带*的规格仅适用颜色B(黑色)。
