S5M型免键胀套式圆弧齿同步轮

图片仅供参考

S5M型免键胀套式圆弧齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	材质 / 螺栓	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	表面处理 / 螺栓	使用胀套代码
ECC61	S5M100	10	5.0	铝合金	铝合金	铝合金	SCM435	本色阳极氧化	本色阳极氧化	本色阳极氧化	发黑	EUX81
ECC66	S5M150	15	5.0	铝合金	铝合金	铝合金	SCM435	本色阳极氧化	本色阳极氧化	本色阳极氧化	发黑	EUX81

"可选加工"见同步轮产品简介(适用WC/WD/WE/FC可选加工)。

选型参数

选型表

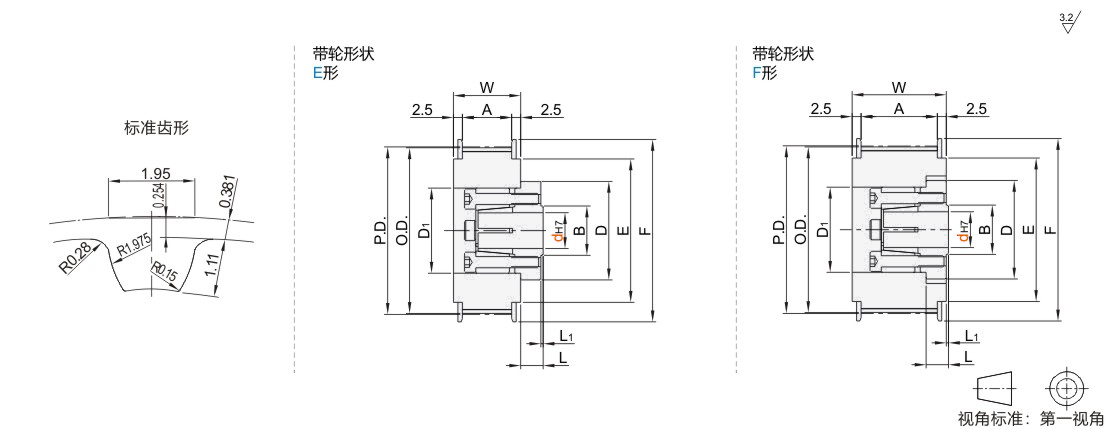

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)		P.D.	O.D.	F	E	带轮公称宽度
代码	齿数		S5M100	S5M150					带轮公称宽度
代码	齿数		E形	F形					A	W
JT-VMMXD-S5M100 JT-VMMXX-S5M150	20	E F	6	—	31.83	30.87	36	24	S5M100 A:11 W:16 S5M150 A:17 W:22
	22		8		35.01	34.05	40	27
	24		8 10		38.2	37.24	45	30
	25				39.79	38.83	45	30
	26			8 10	41.38	40.42	48	35
	28			8 10	44.56	43.6	48	35
	30		10 12	10 12	47.75	46.79	52	36
	32		10 12 14 15	10 12 14 15	50.93	49.97	55	40
	34		10 12 14 15 16	10 12 14 15 16	54.11	53.15	61	45
	36				57.3	56.34	61	45
	40				63.66	62.7	67	50

胀套孔径尺寸表

dH7	容许最大扭矩 (N・m)	D	D1	L	L1	B
6	4	20	17	4	0.5	8.5
8	6	22	19	5		11
10	8	24	21	5		13
12	12	27	24	6	1	15
14	18	29	26	6	1	17
15	25	31	28	7	1.2	18.5
16	26	32	29	7	1.2	19.5

可选加工参数
