钢球衬套

图片仅供参考

钢球衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 保持器	材质 / 钢球	硬度	类型
JT-JAESD	A5056	SUJ2	62 ~67HRC	高刚性
JT-JAESU	聚缩醛	SUJ2	62 ~67HRC	高刚性
JT-JAESQ	A5056	SUJ2	62 ~67HRC	标准型
JT-JAESF	聚缩醛	SUJ2	62 ~67HRC	标准型

钢球球度0.25μm。

每批钢球直径误差≤3μm。

高刚性衬套钢球数约为标准型衬套(JT-JAESQ/JT-JAESF)的1.6倍。

选型参数

卸料板导柱用

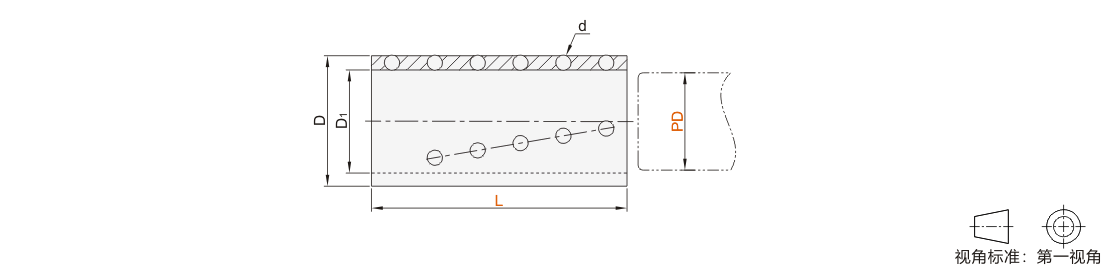

型号		L	D	D1	d 钢球直径
代码	适用导柱直径 PD	L	D	D1	d 钢球直径
JT-JAESD JT-JAESU	10	25 30 35	13.7	10.3	2
	13	25 30 35	16.7	13.3
	16	30 35 40	19.7	16.3
	20	30 35 40 45	25.5	20.5	3
	25	35 40 45 50	30.5	25.5	3

模架用导柱用

型号			L	D	D1	d 钢球直径	钢球数
代码	适用导柱直径 PD		L	D	D1	d 钢球直径	高刚性 JT-JAESD/JT-JAESU	标准型 JT-JAESQ/JT-JAESF	比率
高刚性 JT-JAESD JT-JAESU 标准型 JT-JAESQ JT-JAESF	20	+0.020 +0.015	50	25.5	20.5	3	165	96	1.72
	22		50	27.5	22.5		180	112	1.61
	22		60	27.5	22.5		228	140	1.63
	25		60	30.5	25.5		266	160	1.66
	25		75	30.5	25.5		350	208	1.68
	28	+0.025 +0.020	60	35.5	28.5	4	204	112	1.82
	28		75	35.5	28.5		252	154	1.64
	32		75	39.5	32.5		294	176	1.67
	32		90	39.5	32.5		350	208	1.68
	38	+0.030 +0.025	75	47.5	38.5	5	238	144	1.65
	38		90	47.5	38.5		280	176	1.67
	45		90	54.5	45.5		320	198	1.70
	45		110	54.5	45.5		400	234	1.71
	50	+0.035 +0.030	90	59.5	50.5		360	220	1.72
	50		110	59.5	50.5		450	260	1.73
	60		90	69.5	60.5		400	242	1.74
	60		110	69.5	60.5		500	286	1.75

独立导柱用

型号		L	D	D1	d 钢球直径	钢球数
代码	适用导柱直径 PD	L	D	D1	d 钢球直径	高刚性 JT-JAESD/JT-JAESU	标准型 JT-JAESQ/JT-JAESF	比率
高刚性 JT-JAESD JT-JAESU标准型 JT-JAESQ JT-JAESF	20	50	25.5	20.5	3	165	96	1.72
	25	50	30.5	25.5	3	210	128	1.79
	32	60	39.5	32.5	4	238		1.65
	38	70	47.5	38.5	5	210		1.64
	50	90	59.5	50.5		360	220	1.64
	60	100	69.5	60.5		460	264	1.74
